8. Ampel mit Fußgänger-Taste

Willkommen zur nächsten Phase unserer Arduino-Reise. In der vorherigen Lektion haben wir ein grundlegendes Ampelsystem aufgebaut, das den Verkehr mit roten, gelben und grünen Lichtern steuert. Jetzt fügen wir eine interaktive Komponente hinzu, die die Komplexität der realen Welt widerspiegelt: einen Fußgängerschalter. Diese Funktion fügt eine menschliche Interaktion in unser elektronisches Kreuzungssystem ein und ermöglicht ein dynamisches Zusammenspiel zwischen Gehwegen und Fahrbahnen an belebten Kreuzungen.

In dieser Lektion lernst du:

  • Verstehen, wie Tasten funktionieren und welche Rolle sie in Schaltungen spielen.

  • Erlernen der Verwendung von digitalRead(), um den Zustand von Eingabepins zu erkennen.

  • Implementieren von if-Anweisungen, um bedingte Verhaltensweisen in Ampelsystemen zu schaffen.

Während wir dieses Projekt vertiefen, werden wir nicht nur den technischen Aufbau erkunden, sondern auch die Logik und Programmierung, die solche Systeme effizient in der Steuerung von Fußgänger- und Fahrzeugverkehr ermöglichen.

Den Schaltkreis aufbauen

Benötigte Komponenten

1 * Arduino Uno R3

1 * Rote LED

1 * Gelbe LED

1 * Grüne LED

list_uno_r3

list_red_led

list_yellow_led

list_green_led

1 * Taster

1 * Steckbrett

3 * 220Ω Widerstand

1 * 10K Ohm Widerstand

list_button

list_breadboard

list_220ohm

list_10kohm

1 * USB-Kabel

Verbindungsdrähte

1 * Multimeter

list_usb_cable

list_wire

list_meter

Schritt-für-Schritt-Aufbau

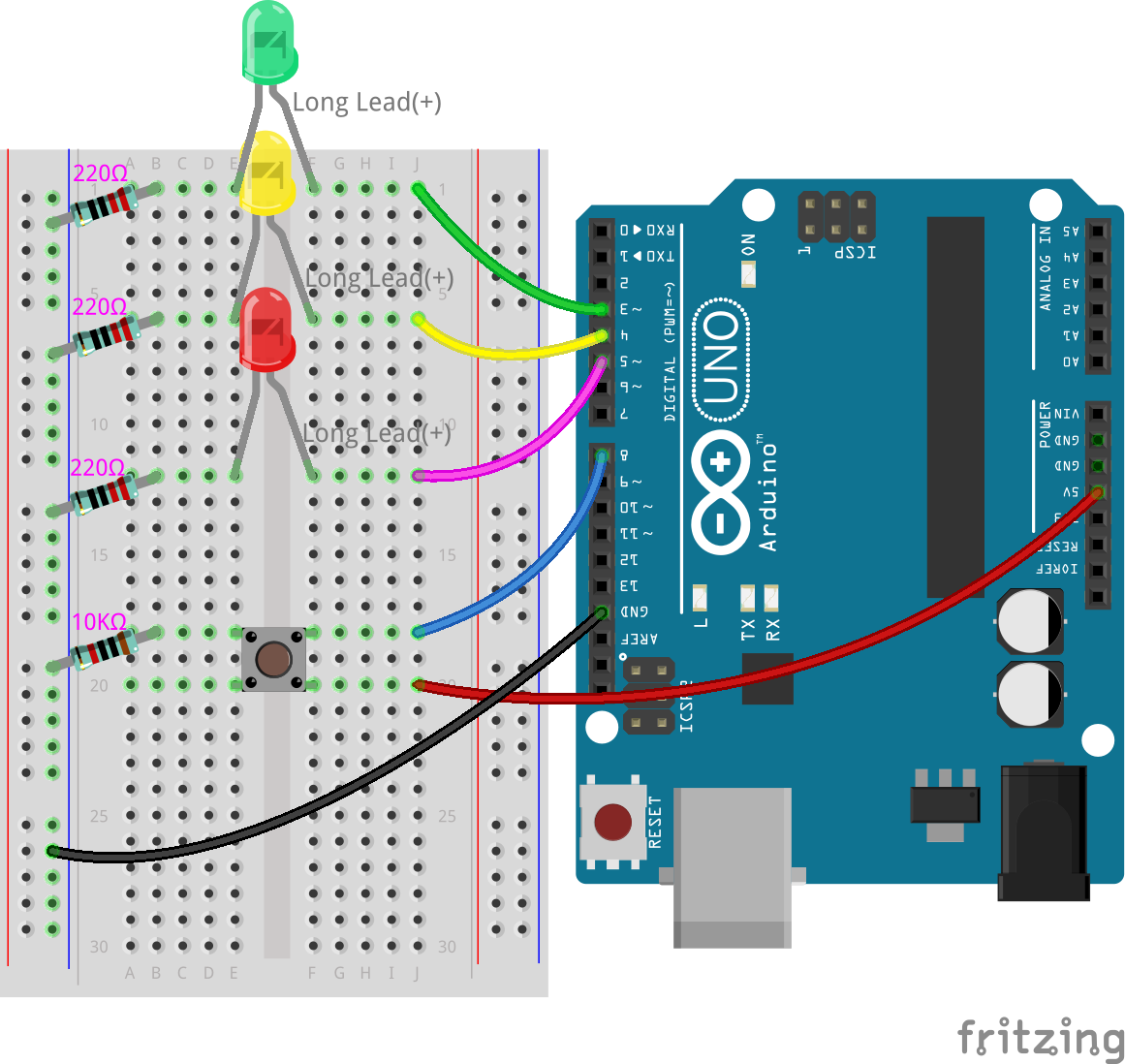

Folge dem Schaltplan oder den unten stehenden Schritten, um deinen Schaltkreis zu bauen.

../_images/8_traffic_light_button.png

  1. Starte mit der Ampelschaltung aus der vorherigen Lektion.

../_images/7_traffic_light.png

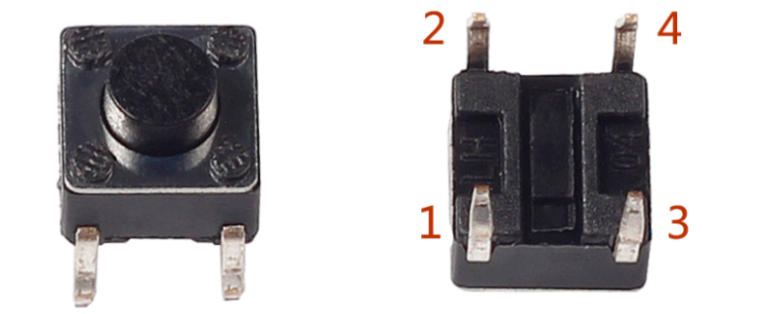

  1. Finde einen Taster.

../_images/8_traffic_button.png

Taster sind allgegenwärtige Komponenten in der Elektronik, die als Schalter zum Schließen oder Öffnen von Schaltkreisen fungieren. Unten siehst du den inneren Aufbau eines Tasters sowie das in Schaltplänen übliche Symbol.

../_images/8_traffic_button_symbol.png

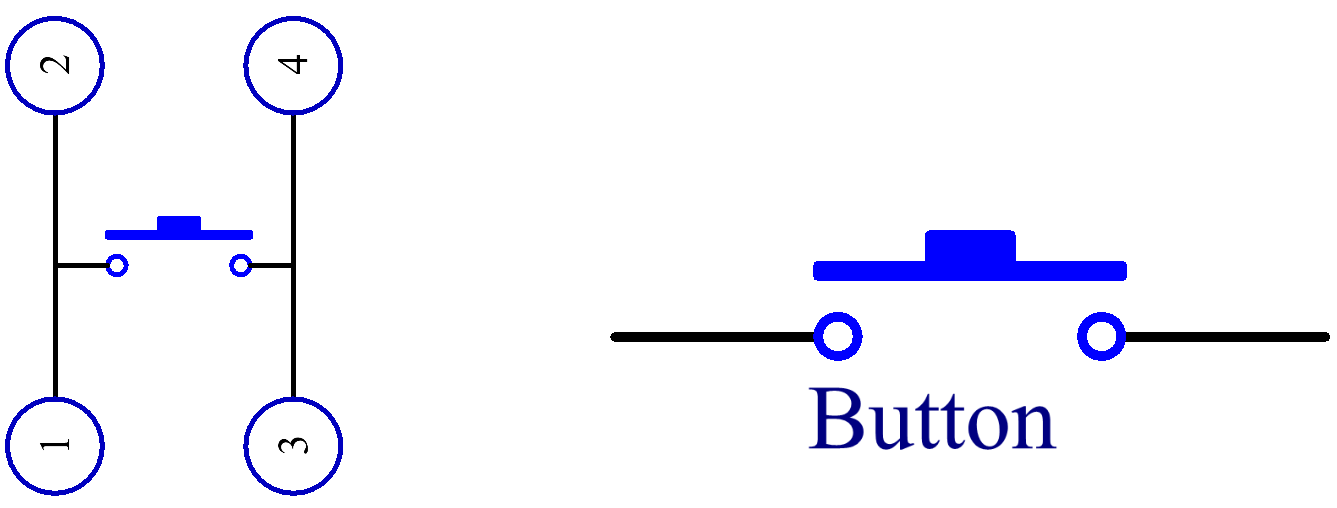

Obwohl Taster vier Pins haben, sind die Pins 1 und 2 sowie 3 und 4 jeweils miteinander verbunden. Wenn der Taster gedrückt wird, werden alle vier Pins miteinander verbunden und der Stromkreis geschlossen.

  1. Stecke den Taster in das Steckbrett, quer über die mittlere Lücke, sodass die Pins in den Löchern 18e, 18f, 20e und 20f sitzen.

Bemerkung

Wenn du dir nicht sicher bist, wie du den Taster einstecken sollst, versuche beide Ausrichtungen. In einer Richtung wird der Abstand der Pins etwas zu schmal sein.

../_images/8_traffic_light_button_button.png

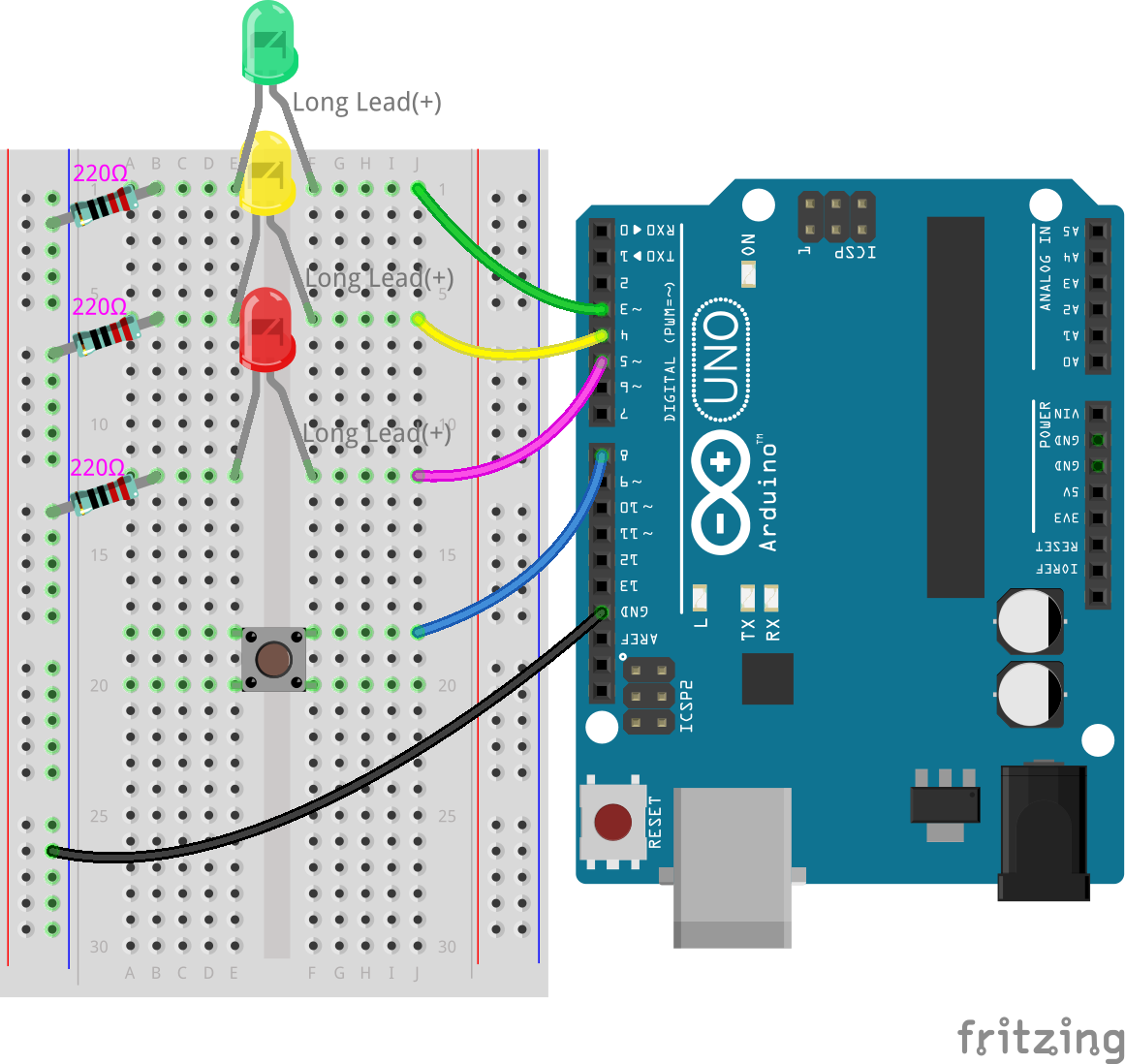

  1. Verbinde den oberen rechten Pin des Tasters mit Pin 8 des Arduino Uno R3 mithilfe eines langen Verbindungsdrahts. Stecke ein Ende in Loch 18j und das andere Ende in Pin 8.

../_images/8_traffic_light_button_pin8.png

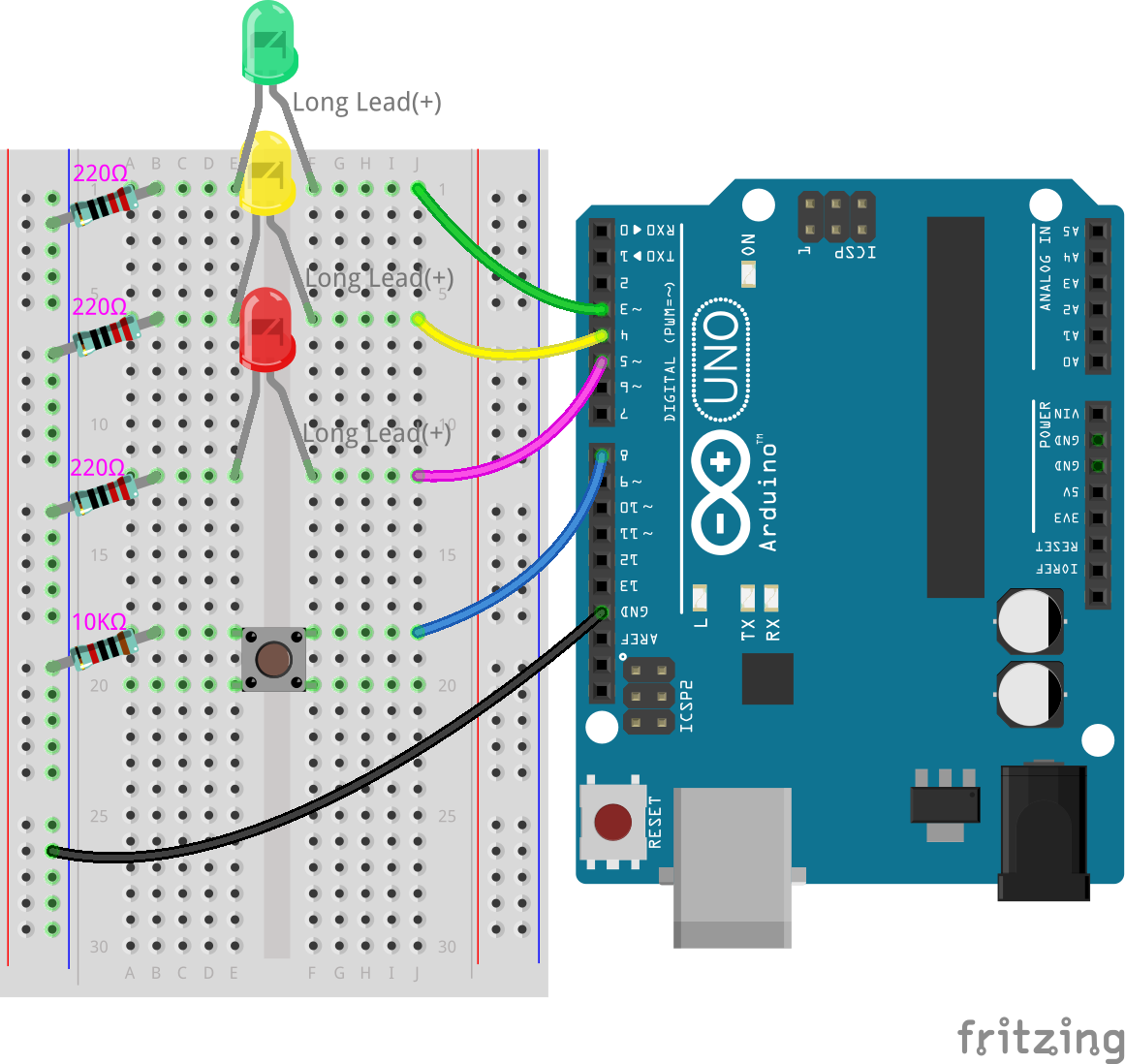

  1. Platziere einen 10K Ohm Widerstand zwischen den oberen linken Pin des Tasters und der Masse. Verbinde ein Ende mit Loch 18a und das andere mit der negativen Schiene des Steckbretts. Dieser Widerstand zieht Pin 8 auf Masse, wodurch er im ungedrückten Zustand auf LOW stabilisiert wird.

Pin 8 dient als Eingabe, um den Zustand des Tasters zu lesen. Arduino-Boards lesen Spannungen zwischen 0 und ungefähr 5 Volt an den Eingabepins und interpretieren diese als entweder LOW oder HIGH, basierend auf einer Schwellenwertspannung. Um als HIGH gelesen zu werden, muss ein Pin über 3 Volt haben. Für LOW muss er weniger als 1,5 Volt haben.

Ohne den 10K-Widerstand würde Pin 8 nur mit dem Taster verbunden sein und zwischen 0 und 5V schweben, was dazu führen würde, dass sein Zustand zufällig zwischen HIGH und LOW schwankt.

Der 10K-Widerstand, der Pin 8 mit Masse verbindet, zieht die Spannung des Pins auf Masse und stellt sicher, dass er als LOW gelesen wird, wenn der Taster nicht gedrückt ist.

  1. Zuletzt versorge den Taster mit Strom, indem du die positive Schiene des Steckbretts mit dem 5V-Pin des Arduino Uno R3 mithilfe eines roten Stromkabels verbindest.

../_images/8_traffic_light_button.png

Frage:

Deine Ampel ist eine Mischung aus Reihen- und Parallelschaltungen. Erkläre, welche Teile deines Schaltkreises in Reihe geschaltet sind und warum. Erkläre dann, welche Teile parallel geschaltet sind und warum.

Code-Erstellung

Pins initialisieren

Bisher hast du die Ampel programmiert, um die grünen, gelben und roten LEDs nacheinander aufleuchten zu lassen. In dieser Lektion wirst du den Fußgängertaster so programmieren, dass beim Drücken die roten und gelben LEDs ausgehen, während die grüne LED blinkt und anzeigt, dass es sicher ist, die Straße zu überqueren.

  1. Öffne das zuvor gespeicherte Sketch, Lesson7_Traffic_Light. Klicke im Menü „Datei“ auf „Speichern unter…“ und benenne es um in Lesson8_Traffic_Light_Button. Klicke auf „Speichern“.

  2. Füge in der void setup()-Funktion einen weiteren pinMode()-Befehl hinzu, um Pin 8 als Eingang (INPUT) zu deklarieren. Füge dann einen Code-Kommentar hinzu, um diesen neuen Befehl zu erklären.

void setup() {
    // Setup-Code, der einmal ausgeführt wird:
    pinMode(3, OUTPUT); // Setze Pin 3 als Ausgang
    pinMode(4, OUTPUT); // Setze Pin 4 als Ausgang
    pinMode(5, OUTPUT); // Setze Pin 5 als Ausgang
    pinMode(8, INPUT);  // Deklariere Pin 8 (Taste) als Eingang
}

void loop() {
    // Hauptcode, der wiederholt ausgeführt wird:
    digitalWrite(3, HIGH);  // Schalte die LED an Pin 3 ein
    digitalWrite(4, LOW);   // Schalte die LED an Pin 4 aus
    digitalWrite(5, LOW);   // Schalte die LED an Pin 5 aus
    delay(10000);           // Warte 10 Sekunden
    digitalWrite(3, LOW);   // Schalte die LED an Pin 3 aus
    digitalWrite(4, HIGH);  // Schalte die LED an Pin 4 ein
    digitalWrite(5, LOW);   // Schalte die LED an Pin 5 aus
    delay(3000);            // Warte 3 Sekunden
    digitalWrite(3, LOW);   // Schalte die LED an Pin 3 aus
    digitalWrite(4, LOW);   // Schalte die LED an Pin 4 aus
    digitalWrite(5, HIGH);  // Schalte die LED an Pin 5 ein
    delay(10000);           // Warte 10 Sekunden
}

  1. Nach dem Codieren überprüfe dein Sketch und lade den Code auf das Arduino Uno R3 hoch.

Spannung an Pin 8 messen

Wir wissen bereits, wie der LED-Teil unseres Schaltkreises aus der vorherigen Lektion funktioniert. Jede LED fungiert als Ausgang und wird durch verschiedene Pins auf dem Arduino Uno R3 gesteuert.

Der an Pin 8 angeschlossene Taster ist jedoch anders. Er ist ein Eingabegerät. Pin 8 liest die eingehende Spannung, anstatt Spannung auszusenden.

Verwende ein Multimeter, um die Spannung an Pin 8 zu testen, wenn der Taster gedrückt und losgelassen wird. Du benötigst möglicherweise Hilfe von einem Freund, um den Taster während der Messung zu drücken.

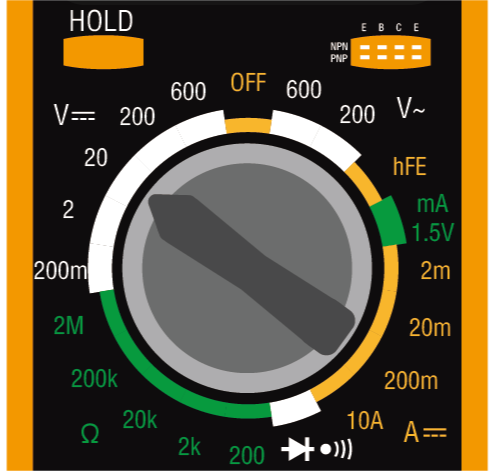

  1. Stelle das Multimeter auf den Gleichspannungsbereich 20 Volt ein.

../_images/multimeter_dc_20v.png

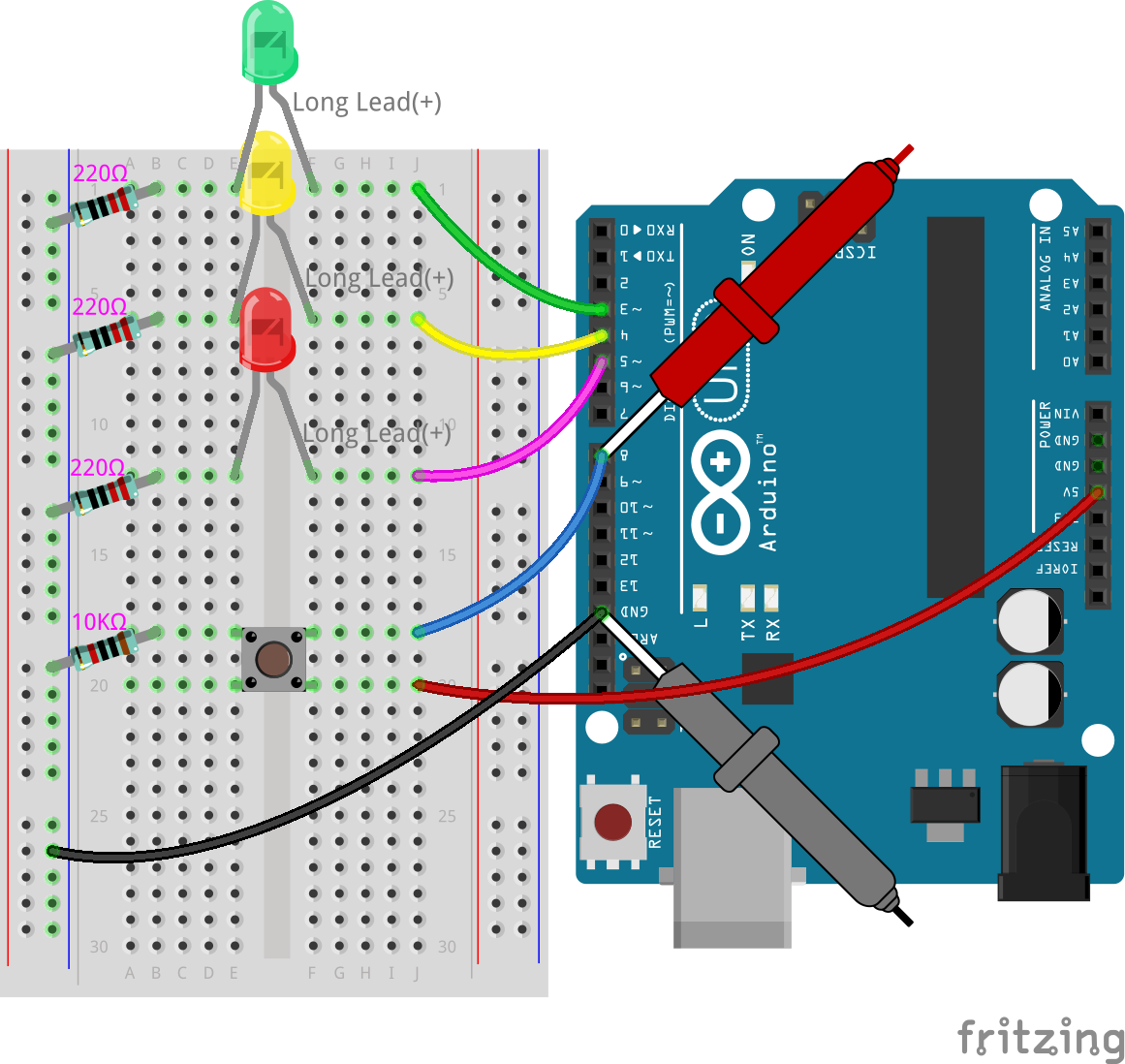

  1. Miss die Spannung an Pin 8, wenn der Taster nicht gedrückt ist. Berühre mit der roten Prüfspitze des Multimeters Pin 8 und mit der schwarzen Prüfspitze GND.

../_images/8_traffic_voltage.png

  1. Notiere die gemessene Spannung in der Tabelle.

Tasterzustand

Pin 8 Spannung

Zustand

Nicht gedrückt

0,00 Volt

Gedrückt

  1. Bitte deinen Freund, dir beim Drücken des Tasters zu helfen, und miss weiterhin die Spannung an Pin 8.

../_images/8_traffic_voltage.png

  1. Wenn der Taster gedrückt wird, notiere die Spannung an Pin 8 in der Tabelle.

Tasterzustand

Pin 8 Spannung

Zustand

Nicht gedrückt

0,00 Volt

Gedrückt

≈4,97 Volt

  1. Arduino-Boards lesen Spannungen zwischen 0 und etwa 5 Volt an den Eingabepins und interpretieren diese als entweder LOW oder HIGH basierend auf einer Schwellenwertspannung. Für einen Pin, um als HIGH gelesen zu werden, muss er mehr als 3 Volt haben. Um als LOW gelesen zu werden, muss er weniger als 1,5 Volt haben.

    Basierend auf der gemessenen Spannung fülle den Zustand für Pin 8 aus.

Button State

Pin 8 Voltage

Pin 8 State

Release

0.00 volts

LOW

Press

≈4.97 volts

HIGH

Bedingte Anweisungen

Die Ampel sollte zwei verschiedene Verhaltensweisen zeigen, je nachdem, ob der Knopf gedrückt wird:

  • Wenn der Knopf gedrückt wird, sollte der Code für den Fußgängerüberweg ausgeführt werden, und die grüne LED sollte blinken.

  • Wenn der Knopf nicht gedrückt wird, sollte die Ampel wie zuvor programmiert normal funktionieren.

Um diese Verhaltensweisen zu programmieren, wirst du eine neue Codierungsfunktion verwenden, die als bedingte Anweisung bekannt ist.

Bedingte Anweisungen werden manchmal als if-then-Anweisungen oder einfach als if-Anweisung bezeichnet. Sie ermöglichen es, bestimmte Codezeilen auszuführen, wenn eine bestimmte Bedingung oder ein Szenario zutrifft.

../_images/if.png

Bemerkung

Im Alltag nutzt man oft bedingte Anweisungen, um Entscheidungen zu treffen, wie zum Beispiel:

start;
if kalt;
dann zieh eine Jacke an;
ende;

In der Arduino-IDE sieht eine bedingte Anweisung so aus:

if (Bedingung) {
    Befehle, die ausgeführt werden, wenn die Bedingung wahr ist
}

Die Bedingung steht in Klammern und verwendet Vergleichsoperatoren, um zwei oder mehr Werte zu vergleichen. Diese Werte können Zahlen, Variablen oder Eingaben sein, die in das Arduino Uno R3 kommen.

Hier ist eine Liste der Vergleichsoperatoren und deren Verwendung in der Bedingung eines if-Statements:

Vergleichsoperator

Bedeutung

Beispiel

==

Gleich

if (digitalRead(8) == HIGH) {etwas tun}

!=

Ungleich

if (digitalRead(5) != LOW) {etwas tun}

<

Kleiner als

if (distance < 100) {etwas tun}

>

Größer als

if (count > 5) {etwas tun}

<=

Kleiner oder gleich

if (number <= minValue) {etwas tun}

>=

Größer oder gleich

if (number >= maxValue) {etwas tun}

Bemerkung

Der Vergleich auf Gleichheit verwendet zwei Gleichheitszeichen (==). Ein einzelnes Gleichheitszeichen (=) wird zum Zuweisen eines Wertes zu einer Variablen verwendet (in späteren Abschnitten erklärt), während zwei Gleichheitszeichen zum Vergleichen zweier Werte verwendet werden.

Wenn zwei Werte in einer Bedingung verglichen werden, kann das Ergebnis True oder False sein. Wenn die Bedingung True ist, werden die Befehle innerhalb der geschweiften Klammern ausgeführt. Wenn die Bedingung False ist, werden die Befehle innerhalb der Klammern übersprungen.

In der Programmierung können bedingte Anweisungen einfach oder komplex sein, mit mehreren Bedingungen und Szenarien. Du wirst als Nächstes die grundlegende Form der if-Anweisungen verwenden.

Knopf nicht gedrückt

Aufbauend auf unserem Verständnis von bedingten Anweisungen wenden wir dieses Konzept an, um unser Ampelsketch zu erweitern. Da das Drücken eines Knopfes den Verkehrsfluss beeinflusst, fügen wir eine Bedingung hinzu, um den Zustand des Knopfes zu überwachen.

  1. Aus unseren früheren Messungen der Spannung an Pin 8 wissen wir, dass, wenn der Knopf nicht gedrückt wird, Pin 8 auf LOW steht. Wenn also der Zustand von Pin 8 als LOW gelesen wird, bedeutet dies, dass der Knopf nicht gedrückt ist. Füge nun am Anfang der void loop()-Funktion in deinem vorherigen Code die folgende Anweisung ein:

    void setup() {
    // Setup-Code, der einmal ausgeführt wird:
    pinMode(3, OUTPUT); // Setze Pin 3 als Ausgang
    pinMode(4, OUTPUT); // Setze Pin 4 als Ausgang
    pinMode(5, OUTPUT); // Setze Pin 5 als Ausgang
    pinMode(8, INPUT);  // Deklariere Pin 8 (Taste) als Eingang
}

void loop() {
    // Hauptcode, der wiederholt ausgeführt wird:
    if (digitalRead(8) == LOW) {

    }

    digitalWrite(3, HIGH);  // Schalte die LED an Pin 3 ein
    digitalWrite(4, LOW);   // Schalte die LED an Pin 4 aus
    digitalWrite(5, LOW);   // Schalte die LED an Pin 5 aus

    ...

Genau wie der Befehl digitalWrite() für Ausgangspins verwendet wird, wird der Befehl digitalRead() für Eingangspins verwendet. digitalRead(pin) ist der Befehl, um zu lesen, ob ein digitaler Pin HIGH oder LOW ist.

Hier ist die Syntax:

  • digitalRead(pin): Liest den Wert von einem angegebenen digitalen Pin, entweder HIGH oder LOW.

    Parameter

    • pin: Die Nummer des Arduino-Pins, von dem du lesen möchtest

    Rückgabe

    HIGH oder LOW

  1. Als Nächstes fügst du die Befehle ein, die ausgeführt werden sollen, wenn der Knopf nicht gedrückt wird. Diese Befehle hast du bereits erstellt, um die normale Ampelsteuerung durchzuführen.

    • Du kannst diese Befehle ausschneiden und innerhalb der geschweiften Klammern der if-Anweisung einfügen,

    • Oder du verschiebst einfach die rechte geschweifte Klammer der if-Anweisung nach der letzten Verzögerung.

    • Verwende die Methode, die dir am besten passt. Danach sollte deine void loop()-Funktion in etwa so aussehen:

void setup() {
    // Setup-Code, der einmal ausgeführt wird:
    pinMode(3, OUTPUT); // Setze Pin 3 als Ausgang
    pinMode(4, OUTPUT); // Setze Pin 4 als Ausgang
    pinMode(5, OUTPUT); // Setze Pin 5 als Ausgang
    pinMode(8, INPUT);  // Deklariere Pin 8 (Taste) als Eingang
}

void loop() {
    // Hauptcode, der wiederholt ausgeführt wird:
    if (digitalRead(8) == LOW) {
        digitalWrite(3, HIGH);  // Schalte die LED an Pin 3 ein
        digitalWrite(4, LOW);   // Schalte die LED an Pin 4 aus
        digitalWrite(5, LOW);   // Schalte die LED an Pin 5 aus
        delay(10000);           // Warte 10 Sekunden
        digitalWrite(3, LOW);   // Schalte die LED an Pin 3 aus
        digitalWrite(4, HIGH);  // Schalte die LED an Pin 4 ein
        digitalWrite(5, LOW);   // Schalte die LED an Pin 5 aus
        delay(3000);            // Warte 3 Sekunden
        digitalWrite(3, LOW);   // Schalte die LED an Pin 3 aus
        digitalWrite(4, LOW);   // Schalte die LED an Pin 4 aus
        digitalWrite(5, HIGH);  // Schalte die LED an Pin 5 ein
        delay(10000);           // Warte 10 Sekunden
    }
}

Beachte, wie die Befehle innerhalb der if-Anweisung eingerückt sind. Die Verwendung von Einrückungen hilft, deinen Code übersichtlich zu halten und verdeutlicht, welche Befehle innerhalb einer Funktion ausgeführt werden. Obwohl es ein paar Sekunden mehr in Anspruch nehmen kann, können Einrückungen, Zeilenumbrüche und Code-Kommentare das Erscheinungsbild deines Codes verbessern, was auf lange Sicht von Vorteil sein wird.

Ein häufiger Syntaxfehler ist das Vergessen der erforderlichen Anzahl von geschweiften Klammern. Manchmal wird die rechte Klammer in einer Funktion weggelassen oder zu viele rechte Klammern hinzugefügt. In deinem Sketch benötigt jede linke Klammer eine rechte Klammer. Eine korrekte Einrückung hilft dir auch, falsch platzierte Klammern zu beheben.

Wenn der Knopf gedrückt wird

Nun ist es an der Zeit, den Code zu schreiben, der es Fußgängern ermöglicht, die Straße zu überqueren, wenn der Knopf gedrückt wird.

Dazu benötigst du eine zweite bedingte Anweisung. Diesmal musst du jedoch den Wert von digitalRead() für Pin 8 mit HIGH statt LOW vergleichen.

Wenn der Knopf gedrückt wird, muss die Ampel den gesamten Fahrzeugverkehr stoppen und anzeigen, dass es sicher ist, die Straße zu überqueren. Um dies zu erreichen, schaltest du die roten und gelben LEDs aus und lässt die grüne LED blinken. Innerhalb der geschweiften Klammern deiner zweiten bedingten Anweisung fügst du drei digitalWrite()-Befehle hinzu:

  • Schalte die grüne LED, die mit Pin 3 verbunden ist, ein.

  • Schalte die gelbe LED, die mit Pin 4 verbunden ist, aus.

  • Schalte die rote LED, die mit Pin 5 verbunden ist, aus.

Lass dann die grüne LED blinken. Denke daran, dass die Blinkfrequenz durch deine delay()-Anweisungen bestimmt wird.

Dein Sketch sollte ungefähr so aussehen:

void setup() {
    pinMode(3, OUTPUT);  // declare pin 3 (green LED) as output
    pinMode(4, OUTPUT);  // declare pin 4 (yellow LED) as output
    pinMode(5, OUTPUT);  // declare pin 5 (red LED) as output
    pinMode(8, INPUT);   // declare pin 8 (button) as input
}

void loop() {
    // Main code to run repeatedly:
    if (digitalRead(8) == LOW) {
        digitalWrite(3, HIGH);  // Light up the LED on pin 3
        digitalWrite(4, LOW);   // Switch off the LED on pin 4
        digitalWrite(5, LOW);   // Switch off the LED on pin 5
        delay(10000);           // Wait for 10 seconds
        digitalWrite(3, LOW);   // Switch off the LED on pin 3
        digitalWrite(4, HIGH);  // Light up the LED on pin 4
        digitalWrite(5, LOW);   // Switch off LED on pin 5
        delay(3000);            // Wait for 3 seconds
        digitalWrite(3, LOW);   // Switch off the LED on pin 3
        digitalWrite(4, LOW);   // Switch off the LED on pin 4
        digitalWrite(5, HIGH);  // Light up LED on pin 5
        delay(10000);           // Wait for 10 seconds
    }
    if (digitalRead(8) == HIGH) {  //if the button is pressed:
        digitalWrite(3, HIGH);       // Light up the LED on pin 3
        digitalWrite(4, LOW);        // Switch off the LED on pin 4
        digitalWrite(5, LOW);        // Switch off the LED on pin 5
        delay(500);                  // Wait half a second
        digitalWrite(3, LOW);        // Switch off the LED on pin 3
        delay(500);                  // Wait half a second
    }
}

Lade deinen Code auf das Arduino Uno R3 hoch. Sobald der Sketch vollständig übertragen ist, wird der Code ausgeführt.

Beobachte das Verhalten deiner Ampel. Drücke den Knopf und warte, bis der Zyklus der Ampel abgeschlossen ist. Blinkt das grüne Fußgängersignal? Kehrt die Ampel nach dem Loslassen des Knopfes in den normalen Betriebsmodus zurück? Falls nicht, passe deinen Sketch an und lade ihn erneut auf das R3 hoch.

Wenn du fertig bist, speichere deinen Sketch.

Frage

Während des Testens wirst du vielleicht feststellen, dass die grüne LED nur blinkt, solange der Fußgängerschalter gedrückt gehalten wird. Fußgänger können die Straße jedoch nicht überqueren, während sie den Knopf kontinuierlich drücken. Wie kannst du den Code so ändern, dass die grüne LED nach dem Drücken des Fußgängerschalters lange genug leuchtet, um eine sichere Überquerung zu ermöglichen, ohne dass der Knopf ständig gedrückt gehalten werden muss? Schreibe die Pseudo-Code-Lösung in dein Notizbuch.

Zusammenfassung

In dieser Lektion haben wir uns mit der Integration eines Fußgängerknopfes in ein Ampelsystem beschäftigt, das eine reale Situation simuliert, in der der Fußgänger- und Fahrzeugverkehr ausgeglichen werden muss. Wir haben die Funktionsweise eines Schalters in einem elektronischen Schaltkreis erkundet und die digitalRead()-Funktion genutzt, um die Eingaben des Schalters zu überwachen. Durch die Implementierung bedingter Anweisungen mit if-Strukturen haben wir die Ampeln so programmiert, dass sie dynamisch auf Fußgängereingaben reagieren, und unser Verständnis interaktiver Systeme vertieft. Diese Lektion hat nicht nur unsere Fähigkeiten in der Arduino-Programmierung gestärkt, sondern auch die praktische Anwendung dieser Technologien im Alltag hervorgehoben.
