21. Sirenenton

In diesem Arduino-Projekt erkunden wir, wie man ein Sirenensystem durch Programmierung und Integration von elektronischer Hardware erstellt.

Sirenenklänge verwenden ein spezifisches Frequenz- und Tonmuster, das durch schnelle Anstiege und Abfälle der Tonhöhe gekennzeichnet ist. Dies macht sie nicht nur leicht erkennbar, sondern unterscheidet sie auch von anderen alltäglichen Geräuschen. Diese Tonhöhenwechsel erzeugen oft ein Gefühl der Dringlichkeit, da sie in der Natur häufig mit Warnsignalen oder gefährlichen Situationen in Verbindung gebracht werden.

Durch die Anpassung der Frequenz eines passiven Summers können wir die charakteristischen auf- und absteigenden Tonhöhen eines Sirenentons simulieren.

In dieser Lektion lernst du:

Wie passive Summer funktionieren
Wie man einen passiven Summer mit der tone()-Funktion ansteuert
Wie man die for-Schleife in der Programmierung verwendet
Wie man einen Sirenenton umsetzt

Verständnis der Klangeigenschaften

Schall ist ein Wellenphänomen, das sich als vibrierende Energie durch Medien wie Luft, Wasser oder Feststoffe ausbreitet. Das Verständnis der physikalischen Eigenschaften von Schall hilft uns, besser zu begreifen, wie sich Schall in verschiedenen Umgebungen verhält. Hier sind einige wichtige physikalische Eigenschaften von Schall:

Frequenz

Die Frequenz bezieht sich auf die Anzahl der Schwingungszyklen pro Zeiteinheit, typischerweise in Hertz (Hz) angegeben. Die Frequenz bestimmt die Tonhöhe des Klangs: Höhere Frequenzen klingen höher, tiefere Frequenzen klingen tiefer. Der hörbare Bereich des Menschen reicht ungefähr von 20 Hz bis 20.000 Hz.

Amplitude Die Amplitude ist die Stärke der Schwingung einer Schallwelle, die die Lautstärke des Klangs bestimmt. Eine größere Amplitude bedeutet einen lauteren Klang, eine kleinere Amplitude einen leiseren Klang. In der Physik ist die Amplitude üblicherweise direkt mit der Energie einer Schallwelle verbunden, während wir im alltäglichen Sprachgebrauch oft Dezibel (dB) zur Beschreibung der Lautstärke verwenden.

Klangfarbe Die Klangfarbe beschreibt die Textur oder „Farbe“ des Klangs, die es uns ermöglicht, Geräusche verschiedener Quellen zu unterscheiden, selbst wenn sie die gleiche Tonhöhe und Lautstärke haben. Zum Beispiel können wir einen Unterschied zwischen einer Violine und einem Klavier erkennen, auch wenn beide das gleiche musikalische Stück spielen, dank ihrer unterschiedlichen Klangfarbe.

In diesem Projekt erforschen wir nur den Einfluss der Frequenz auf den Klang.

Aufbau des Schaltkreises

Benötigte Komponenten

1 * Arduino Uno R3	1 * Breadboard	1 * Passiver Summer	Jumper-Kabel

1 * USB-Kabel

Schritt-für-Schritt-Aufbau

In den vorherigen Lektionen haben wir aktive Summer verwendet. In dieser Lektion verwenden wir einen passiven Summer. Der Schaltkreis ist derselbe, jedoch unterscheidet sich der Programmieransatz zur Ansteuerung.

Finde einen passiven Summer, der auf seiner Rückseite eine offene Platine hat.

Obwohl auf dem passiven Summer ein ‚+‘-Zeichen zu sehen ist, handelt es sich nicht um ein polarisiertes Bauteil. Stecke ihn in beliebiger Richtung in die Löcher 15F und 18F des Breadboards.

Verbinde einen Pin des passiven Summers mit dem GND-Pin des Arduino Uno R3.

Verbinde den anderen Pin des passiven Summers mit dem 5V-Pin des Arduino Uno R3. Der Summer wird keinen Ton von sich geben, was ihn von einem aktiven Summer unterscheidet, der in dieser Konfiguration einen Ton erzeugen würde.

Nun entferne das Kabel, das im 5V-Pin steckt, und stecke es in Pin 9 des Arduino Uno R3, damit der Summer mit Code gesteuert werden kann.

Code-Erstellung - Den passiven Summer ertönen lassen

Wie wir beim Anschließen gelernt haben, reicht es nicht aus, einfach nur eine hohe oder niedrige Spannung an einen passiven Summer anzulegen, um einen Ton zu erzeugen. In der Arduino-Programmierung wird die Funktion tone() verwendet, um einen passiven Summer oder andere Audioausgabegeräte zu steuern und einen Ton mit einer bestimmten Frequenz zu erzeugen.

tone(): Erzeugt eine Rechteckwelle mit der angegebenen Frequenz (und einem Tastverhältnis von 50%) an einem Pin. Eine Dauer kann angegeben werden, andernfalls läuft die Welle weiter, bis noTone() aufgerufen wird.

Syntax

tone(pin, frequency)

tone(pin, frequency, duration)

Parameter

pin: Der Arduino-Pin, an dem der Ton erzeugt wird.

frequency: Die Frequenz des Tons in Hertz. Erlaubte Datentypen: unsigned int.

duration: Die Dauer des Tons in Millisekunden (optional). Erlaubte Datentypen: unsigned long.

Rückgabewert
Keiner

Öffne die Arduino IDE und starte ein neues Projekt, indem du „New Sketch“ aus dem Menü „File“ auswählst.
Speichere deinen Sketch als Lesson21_Tone mit Ctrl + S oder durch Klicken auf „Speichern“.
Zuerst definierst du den Pin für den Summer.

const int buzzerPin = 9;  // Weist Pin 9 der Konstanten für den Summer zu

void setup() {
    // Hier den Setup-Code einfügen, um ihn einmal auszuführen:
}

Um die Verwendung der tone()-Funktion besser zu verstehen, schreiben wir sie in das void setup(), sodass der Summer einen Ton mit einer bestimmten Frequenz für eine festgelegte Dauer abgibt.

const int buzzerPin = 9;  // Weist Pin 9 der Konstanten für den Summer zu

void setup() {
    // Hier den Setup-Code einfügen, um ihn einmal auszuführen:
    tone(buzzerPin, 1000, 100);  // Summer mit 1000 Hz für 100 Millisekunden einschalten
}

void loop() {
    // Hier den Hauptcode einfügen, um ihn wiederholt auszuführen:
}

Jetzt kannst du den Code auf das Arduino Uno R3 hochladen, und du wirst einen kurzen „Piep“-Ton vom passiven Summer hören, danach wird er still.

Fragen

Wenn du die Pins des Codes und der Schaltung auf 7 oder 8 änderst, die keine PWM-Pins sind, wird der Summer dann trotzdem einen Ton abgeben? Du kannst es testen und deine Antwort ins Handbuch schreiben.
Um zu erkunden, wie frequency und duration in tone(pin, frequency, duration) den Ton des Summers beeinflussen, modifiziere den Code unter zwei Bedingungen und notiere die beobachteten Phänomene in deinem Handbuch:

Bei Beibehaltung der frequency von 1000, erhöhe schrittweise die duration von 100, 500 auf 1000. Wie verändert sich der Ton des Summers und warum?
Bei Beibehaltung der duration von 100, erhöhe schrittweise die frequency von 1000, 2000 auf 5000. Wie verändert sich der Ton des Summers und warum?

Code-Erstellung - Einen Sirenenton erzeugen

Zuvor haben wir gelernt, wie man einen Summer zum Ertönen bringt, und verstanden, wie Frequenz und Dauer den Ton beeinflussen. Wenn wir nun möchten, dass der Summer einen Sirenenton erzeugt, der von einem tiefen zu einem hohen Ton ansteigt, wie sollten wir vorgehen?

Aus unseren früheren Erkundungen wissen wir, dass die Funktion tone(pin, frequency) es ermöglicht, einen passiven Summer zum Erklingen zu bringen. Durch schrittweises Erhöhen der frequency wird die Tonhöhe des Summers höher. Lass uns das nun im Code umsetzen.

Öffne den zuvor gespeicherten Sketch Lesson21_Tone.
Wähle im Menü „Datei“ die Option „Speichern unter…“ und benenne die Datei in Lesson21_Siren_Sound um. Klicke auf „Speichern“.
Schreibe die tone()-Funktion in die void loop() und setze drei verschiedene Frequenzen. Um den Unterschied zwischen den Tönen deutlich zu hören, verwende die delay()-Funktion, um sie zu trennen.

const int buzzerPin = 9;  // Weist Pin 9 der Konstanten für den Summer zu

void setup() {
    // Hier den Setup-Code einfügen, um ihn einmal auszuführen:
}

void loop() {
    // Hier den Hauptcode einfügen, um ihn wiederholt auszuführen:
    tone(buzzerPin, 100);  // Summer bei 100 Hz einschalten
    delay(500);
    tone(buzzerPin, 300);  // Summer bei 300 Hz einschalten
    delay(500);
    tone(buzzerPin, 600);  // Summer bei 600 Hz einschalten
    delay(500);
}

An diesem Punkt kannst du den Code auf das Arduino Uno R3 hochladen, und du wirst den Summer hören, der drei verschiedene Töne wiederholt.
Um einen sanfteren Anstieg der Tonhöhe zu erreichen, sollten wir kürzere Intervalle für frequency setzen, zum Beispiel in Schritten von 10, beginnend bei 100, 110, 120… bis 1000. Wir können den folgenden Code schreiben.

void loop() {
    // Hier den Hauptcode einfügen, um ihn wiederholt auszuführen:
    tone(buzzerPin, 100);  // Summer bei 100 Hz einschalten
    delay(500);
    tone(buzzerPin, 110);  // Summer bei 110 Hz einschalten
    delay(500);
    tone(buzzerPin, 120);  // Summer bei 120 Hz einschalten
    delay(500);
    tone(buzzerPin, 130);  // Summer bei 130 Hz einschalten
    delay(500);
    tone(buzzerPin, 140);  // Summer bei 140 Hz einschalten
    delay(500);
    tone(buzzerPin, 150);  // Summer bei 150 Hz einschalten
    delay(500);
    tone(buzzerPin, 160);  // Summer bei 160 Hz einschalten
    delay(500);
    ...
}

Du wirst feststellen, dass der Code über zweihundert Zeilen lang wäre, wenn du wirklich bis 1000 zählen wolltest. An diesem Punkt kannst du die for-Schleife verwenden, die dazu dient, einen Block von Anweisungen, der in geschweifte Klammern eingeschlossen ist, zu wiederholen.

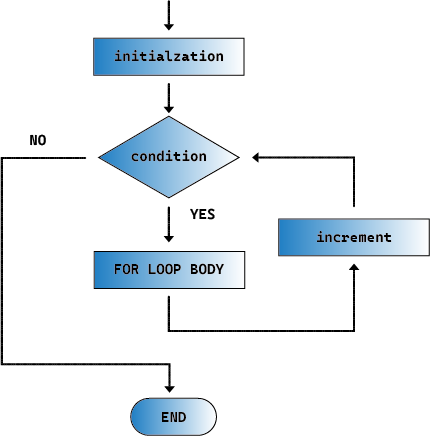

- for: Die for-Schleife ist nützlich für jede wiederholte Operation und wird oft in Kombination mit Arrays verwendet, um auf Daten/Pins zuzugreifen. Ein Inkrementzähler wird dabei in der Regel verwendet, um die Schleife zu durchlaufen und zu beenden.
Syntax
for (initialization; condition; increment) { // Anweisung(en); }
Parameter
initialization: wird zuerst und nur einmal ausgeführt.

condition: wird bei jedem Durchlauf der Schleife getestet; wenn sie wahr ist, wird der Anweisungsblock ausgeführt, dann das Inkrement durchgeführt und die Bedingung erneut geprüft. Wenn die Bedingung falsch wird, endet die Schleife.

increment: wird bei jedem Durchlauf der Schleife ausgeführt, solange die Bedingung wahr ist.

Ändere nun die Funktion void loop(), wie unten gezeigt, wobei freq bei 100 startet und sich in Schritten von 10 bis 1000 erhöht.

void loop() {
    // Steigere allmählich die Tonhöhe
    for (int freq = 100; freq <= 1000; freq += 10) {
        tone(buzzerPin, freq);  // Erzeuge einen Ton
        delay(20);              // Warte vor dem Frequenzwechsel
    }
}

Lass als Nächstes freq bei 1000 starten und sich in Schritten von 10 bis 100 verringern, sodass du den Ton des Summers von tief nach hoch und dann von hoch nach tief hören kannst und somit einen Sirenenton simulierst.

void loop() {
    // Steigere allmählich die Tonhöhe
    for (int freq = 100; freq <= 1000; freq += 10) {
        tone(buzzerPin, freq);  // Erzeuge einen Ton
        delay(20);              // Warte vor dem Frequenzwechsel
    }

    // Verringere allmählich die Tonhöhe
    for (int freq = 1000; freq >= 100; freq -= 10) {
        tone(buzzerPin, freq);  // Erzeuge einen Ton
        delay(20);              // Warte vor dem Frequenzwechsel
    }
}

Hier ist dein vollständiger Code. Du kannst jetzt auf „Upload“ klicken, um den Code auf das Arduino Uno R3 hochzuladen.

const int buzzerPin = 9;  // Weist Pin 9 der Konstanten für den Summer zu

void setup() {
    // Hier Setup-Code einfügen, um ihn einmal auszuführen:
}

void loop() {
    // Steigere allmählich die Tonhöhe
    for (int freq = 100; freq <= 1000; freq += 10) {
        tone(buzzerPin, freq);  // Erzeuge einen Ton
        delay(20);              // Warte vor dem Frequenzwechsel
    }

    // Verringere allmählich die Tonhöhe
    for (int freq = 1000; freq >= 100; freq -= 10) {
        tone(buzzerPin, freq);  // Erzeuge einen Ton
        delay(20);              // Warte vor dem Frequenzwechsel
    }
}

Speichere schließlich deinen Code und räume deinen Arbeitsplatz auf.

Zusammenfassung

In dieser Lektion haben wir untersucht, wie man mit einem Arduino und einem passiven Summer einen Sirenenton simuliert. Durch die Besprechung der grundlegenden physikalischen Eigenschaften von Schall, wie Frequenz und Tonhöhe, haben wir gelernt, wie diese Elemente die Wahrnehmung und Wirkung von Klang beeinflussen. Durch praktische Übungen haben wir nicht nur den Aufbau von Schaltungen erlernt, sondern auch die Programmierung mit der tone()-Funktion auf dem Arduino gemeistert, um die Frequenz und Dauer von Klängen zu steuern und so die Simulation eines Sirenentons zu erreichen, der in der Tonhöhe an- und absteigt.
