13. Das Farbspektrum des Sehens

Willkommen zu dieser Lektion, in der wir das Geheimnis der menschlichen Farbwahrnehmung entschlüsseln und es mithilfe von Technologie nachbilden. In dieser Lektion erforschen wir, wie unsere Augen Millionen von Farben unterscheiden und wie diese erstaunliche Fähigkeit digital mit RGB-LEDs simuliert werden kann. Durch die Untersuchung des Zusammenspiels von Photorezeptoren in unseren Augen und dem RGB-Farbmodell lernst du, die Lebendigkeit der Welt in digitaler Form nachzubilden.

Überblick

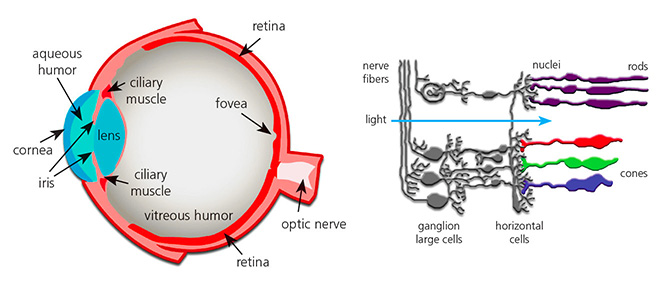

Das menschliche visuelle System kann etwa zehn Millionen verschiedene Farben wahrnehmen, eine Fähigkeit, die durch Photorezeptorzellen in der Netzhaut – Zapfen und Stäbchen – ermöglicht wird. Die Farbwahrnehmung ist nicht linear; unser visuelles System ist empfindlicher gegenüber Änderungen bestimmter Farben als anderer. Zapfen, die für die Farbwahrnehmung zuständig sind, kommen hauptsächlich in drei Typen vor, die jeweils am empfindlichsten auf rotes, grünes oder blaues Licht reagieren.

Das menschliche Auge nimmt etwa zehn Millionen verschiedene Farben wahr, dank spezialisierter Zellen in der Netzhaut, den sogenannten Zapfen und Stäbchen. Diese Wahrnehmung ist nicht gleichmäßig über das Spektrum verteilt; wir sind empfindlicher für Veränderungen bei einigen Farben als bei anderen. Zapfen, die Farben erkennen, reagieren vorwiegend auf rote, grüne oder blaue Wellenlängen.

../_images/13_mix_eyeballjpg.jpg

Das RGB-Farbmodell ist ein additives Farbmodell, bei dem Farben durch Mischen unterschiedlicher Intensitäten von Rot, Grün und Blau erzeugt werden. In diesem Modell gelten Rot, Grün und Blau typischerweise als primäre Farbkanäle. Durch die Anpassung der Intensität jedes Kanals (von 0 bis zu einem Maximalwert, typischerweise 255, was einer 8-Bit-Farbtiefe entspricht) können über 16 Millionen verschiedene Farben erzeugt werden. Zum Beispiel kann Orange durch Mischen von mehr Rot mit weniger Grün erreicht werden.

Das RGB-Farbmodell verwendet einen additiven Ansatz, bei dem rotes, grünes und blaues Licht gemischt wird, um eine Vielzahl von Farben zu erzeugen. Dieses Modell spiegelt wider, wie unser visuelles System Licht aus verschiedenen Teilen des Spektrums kombiniert, um diverse Farbtöne zu formen. Durch die Manipulation der Intensität dieser drei Primärfarben können wir über 16 Millionen verschiedene Farben erzeugen. Zum Beispiel erreichen wir Orange, indem wir Rot erhöhen und Grün verringern.

../_images/13_mix_orange.jpg

In dieser interaktiven Lektion wendest du diese Prinzipien an, um eine RGB-LED zu steuern, die mithilfe präziser elektronischer Befehle die Farben deiner Wahl anzeigen kann.

Lernziele

  • Verstehen, wie dieses Modell die menschliche Farbwahrnehmung nachahmt und seine Anwendung in digitalen Displays.

  • Erlernen der Verwendung von Pulsweitenmodulation (PWM) für feine Farbmischungen mit einer RGB-LED.

  • Verbesserung der Effizienz und Klarheit deines Codes durch das Erstellen von Funktionen mit Parametern in Arduino.

  • Experimentiere mit verschiedenen RGB-Werten, um die Farben deiner LED individuell anzupassen und die Komplexität des menschlichen Farbsehens nachzuahmen.

Den Schaltkreis aufbauen

Benötigte Komponenten

1 * Arduino Uno R3

1 * RGB LED

3 * 220Ω Widerstand

Steckbrücken

list_uno_r3

list_rgb_led

list_220ohm

list_wire

1 * USB-Kabel

1 * Steckbrett

list_usb_cable

list_breadboard

Diese Lektion verwendet denselben Schaltkreis wie Lektion 12.

../_images/12_mix_color_bb_4.png

Codeerstellung - Farben anzeigen

Auf unserer Reise zur Beherrschung der Steuerung von RGB-LEDs haben wir gesehen, wie mit digitalWrite() die LED in Grundfarben leuchtet. Um das gesamte Farbspektrum, das eine RGB-LED erzeugen kann, weiter zu erkunden, tauchen wir nun in die Verwendung von analogWrite() ein, um PWM-Signale (Pulsweitenmodulation) zu senden, die es uns ermöglichen, eine breite Palette von Farbtönen zu erreichen.

Sehen wir uns an, wie wir dies mit Code umsetzen können.

  1. Öffne die Arduino-IDE und starte ein neues Projekt, indem du „New Sketch“ aus dem „File“-Menü wählst.

  2. Speichere deinen Sketch als Lesson13_PWM_Color_Mixing mit Ctrl + S oder durch Klicken auf „Speichern“.

  3. Zuerst stellst du die drei Pins der RGB-LED als Ausgänge ein:

void setup() {
    // Setup-Code, der einmal ausgeführt wird:
    pinMode(9, OUTPUT);   // Setze den blauen Pin der RGB-LED als Ausgang
    pinMode(10, OUTPUT);  // Setze den grünen Pin der RGB-LED als Ausgang
    pinMode(11, OUTPUT);  // Setze den roten Pin der RGB-LED als Ausgang
}

  1. Verwende analogWrite(), um PWM-Werte an die RGB-LED zu senden. Aus Lektion 9 wissen wir, dass PWM-Werte die Helligkeit einer LED ändern können, und der PWM-Bereich liegt zwischen 0 und 255. Um Rot anzuzeigen, setzen wir den PWM-Wert des roten Pins der RGB-LED auf 255 und die anderen beiden Pins auf 0.

void setup() {
    // Setup-Code, der einmal ausgeführt wird:
    pinMode(9, OUTPUT);   // Setze den blauen Pin der RGB-LED als Ausgang
    pinMode(10, OUTPUT);  // Setze den grünen Pin der RGB-LED als Ausgang
    pinMode(11, OUTPUT);  // Setze den roten Pin der RGB-LED als Ausgang
}

void loop() {
    // Hauptcode, der wiederholt ausgeführt wird:
    analogWrite(9, 0);    // Setze den PWM-Wert des blauen Pins auf 0
    analogWrite(10, 0);   // Setze den PWM-Wert des grünen Pins auf 0
    analogWrite(11, 255);  // Setze den PWM-Wert des roten Pins auf 255
}

  1. Mit diesem Setup wird die RGB-LED nach dem Hochladen des Codes auf das Arduino Uno R3 Rot anzeigen.

  2. Die Funktion analogWrite() ermöglicht es der RGB-LED, nicht nur die sieben Grundfarben, sondern viele andere Farbtöne anzuzeigen. Jetzt kannst du die Werte der Pins 9, 10 und 11 separat anpassen und die beobachteten Farben in deinem Notizbuch festhalten.

Roter Pin

Grüner Pin

Blauer Pin

Farbe

0

128

128

128

0

255

128

128

255

255

128

0

Code-Erstellung - Parametrisierte Funktionen

Die Verwendung der Funktion analogWrite() zum Anzeigen verschiedener Farben kann deinen Code umfangreich machen, wenn du viele Farben gleichzeitig anzeigen möchtest. Deshalb müssen wir Funktionen erstellen.

Im Gegensatz zur vorherigen Lektion bereiten wir uns darauf vor, eine Funktion mit Parametern zu erstellen.

Eine parametrisierte Funktion ermöglicht es, spezifische Werte an die Funktion zu übergeben, die diese dann zur Ausführung ihrer Aufgaben verwendet. Dies ist äußerst nützlich, um Eigenschaften wie die Farbintensität dynamisch anzupassen. Dadurch wird dein Code flexibler und leichter lesbar.

Beim Definieren einer parametrisierten Funktion gibst du an, welche Werte sie durch Parameter in Klammern nach dem Funktionsnamen benötigt, um zu funktionieren. Diese Parameter dienen als Platzhalter, die durch tatsächliche Werte ersetzt werden, wenn die Funktion aufgerufen wird.

So definierst du eine parametrisierte Funktion zur Einstellung der Farbe einer RGB-LED:

  1. Öffne den Sketch, den du zuvor gespeichert hast, Lesson13_PWM_Color_Mixing.

  2. Wähle „Speichern unter…“ im Menü „Datei“ und benenne ihn um in Lesson13_PWM_Color_Mixing_Function. Klicke auf „Speichern“.

  3. Beginne mit der Deklaration der Funktion nach void loop() mit dem Schlüsselwort void, gefolgt vom Funktionsnamen und den Parametern in Klammern. Für unsere Funktion setColor verwenden wir drei Parameter—red, green und blue—die jeweils die Intensität der entsprechenden Farbkomponente der RGB-LED darstellen.

void loop() {
    // Hier kommt dein Hauptcode, der wiederholt ausgeführt wird:
}

void setColor(int red, int green, int blue) {
}

  1. Innerhalb des Funktionskörpers verwendest du den Befehl analogWrite(), um PWM-Signale an die RGB-LED-Pins zu senden. Die an setColor übergebenen Werte bestimmen die Helligkeit jeder Farbe. Die Parameter red, green und blue werden hier verwendet, um die Intensität jedes LED-Pins direkt zu steuern.

// Funktion zur Einstellung der Farbe der RGB-LED
void setColor(int red, int green, int blue) {
    // Schreibe den PWM-Wert für Rot, Grün und Blau auf die RGB-LED
    analogWrite(11, red);
    analogWrite(10, green);
    analogWrite(9, blue);
}

  1. Jetzt kannst du deine neu erstellte Funktion setColor() in der Funktion void loop() aufrufen. Da du eine Funktion mit Parametern erstellt hast, musst du die Argumente in die Klammern schreiben, wie z.B. (255, 0, 0). Denke daran, Kommentare zu schreiben.

void loop() {
    // Hier kommt dein Hauptcode, der wiederholt ausgeführt wird:
    setColor(255, 0, 0); // Zeige rote Farbe an
}

// Funktion zur Einstellung der Farbe der RGB-LED
void setColor(int red, int green, int blue) {
    // Schreibe den PWM-Wert für Rot, Grün und Blau auf die RGB-LED
    analogWrite(11, red);
    analogWrite(10, green);
    analogWrite(9, blue);
}

  1. Wir wissen bereits, dass durch das Anlegen verschiedener Werte an die drei Pins der RGB-LED unterschiedliche Farben erzeugt werden können. Wie lassen wir die RGB-LED also genau die Farbe leuchten, die wir wollen? Dazu brauchen wir eine Farbpalette. Öffne Paint (dieses Programm ist in Windows enthalten) oder eine beliebige Zeichensoftware auf deinem Computer.

../_images/13_mix_color_paint.png

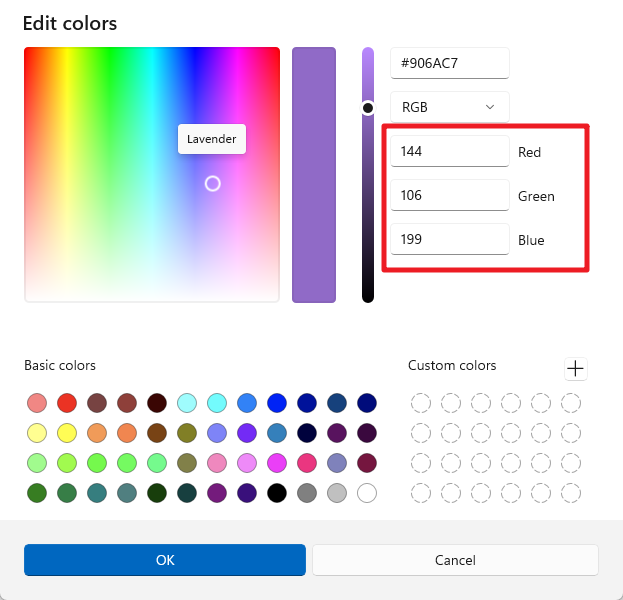

  1. Wähle eine Farbe, die dir gefällt, und notiere ihre RGB-Werte.

Bemerkung

Beachte, dass du vor der Farbauswahl die Helligkeit auf die richtige Position einstellen solltest.

../_images/13_mix_color_paint_2.png

  1. Trage die ausgewählte Farbe in die Funktion setColor() in der void loop() ein und verwende die Funktion delay(), um die Anzeigedauer jeder Farbe festzulegen.

void loop() {
    // Hier kommt dein Hauptcode, der wiederholt ausgeführt wird:
    setColor(255, 0, 0);      // Zeige rote Farbe an
    delay(1000);              // Warte 1 Sekunde
    setColor(0, 128, 128);    // Zeige türkise Farbe an
    delay(1000);              // Warte 1 Sekunde
    setColor(128, 0, 255);    // Zeige lila Farbe an
    delay(1000);              // Warte 1 Sekunde
    setColor(128, 128, 255);  // Zeige hellblaue Farbe an
    delay(1000);              // Warte 1 Sekunde
    setColor(255, 128, 0);    // Zeige orange Farbe an
    delay(1000);              // Warte 1 Sekunde
}

  1. Unten findest du den vollständigen Code; du kannst auf „Upload“ klicken, um den Code auf das Arduino Uno R3 hochzuladen und die Effekte zu sehen.

void setup() {
    // Hier kommt dein Setup-Code, der einmalig ausgeführt wird:
    pinMode(9, OUTPUT);   // Setze den blauen Pin der RGB-LED als Ausgang
    pinMode(10, OUTPUT);  // Setze den grünen Pin der RGB-LED als Ausgang
    pinMode(11, OUTPUT);  // Setze den roten Pin der RGB-LED als Ausgang
}

void loop() {
    // Hier kommt dein Hauptcode, der wiederholt ausgeführt wird:
    setColor(255, 0, 0);      // Zeige rote Farbe an
    delay(1000);              // Warte 1 Sekunde
    setColor(0, 128, 128);    // Zeige türkise Farbe an
    delay(1000);              // Warte 1 Sekunde
    setColor(128, 0, 255);    // Zeige lila Farbe an
    delay(1000);              // Warte 1 Sekunde
    setColor(128, 128, 255);  // Zeige hellblaue Farbe an
    delay(1000);              // Warte 1 Sekunde
    setColor(255, 128, 0);    // Zeige orange Farbe an
    delay(1000);              // Warte 1 Sekunde
}

// Funktion zur Einstellung der Farbe der RGB-LED
void setColor(int red, int green, int blue) {
    // Schreibe den PWM-Wert für Rot, Grün und Blau auf die RGB-LED
    analogWrite(11, red);
    analogWrite(10, green);
    analogWrite(9, blue);
}

  1. Vergiss nicht, deinen Code zu speichern und deinen Arbeitsplatz aufzuräumen.

Zusammenfassung

Die heutige Erforschung der Farbwahrnehmung schlägt eine Brücke zwischen der Biologie des Menschen und der elektronischen Anwendung und zeigt die Macht des Programmierens, abstrakte Konzepte zum Leben zu erwecken. Durch die Anpassung von RGB-Werten an einer LED hast du die Methode des Auges zur Farbwahrnehmung nachgeahmt und dabei sowohl ein tieferes Verständnis für die menschliche Biologie als auch fortgeschrittene Fähigkeiten in der elektronischen Steuerung erworben.
