4. 手の検出（Hand Detection）

1. 概要

前のセクションでは、MediaPipe を使用した顔検出とランドマーク追跡を実装しました。

このセクションでは MediaPipe Hands を紹介します。これは軽量で安定したリアルタイム手ランドマーク検出モジュールです。

このモジュールを使用すると、次のことが可能になります：

最大 2 つの手を同時に検出
各手につき 21 個のランドマークを識別
手の骨格接続をリアルタイムで可視化

2. 動作の仕組み

プログラムは次の手順で動作します：

MediaPipe Hands モデルを初期化する
Raspberry Pi カメラからフレームを取得する
画像を RGB 形式に変換する（MediaPipe の要件）
Hands モジュールを使用して手のランドマークを検出する
21 個のランドマークとその接続線を描画する
注釈付きの映像ストリームをリアルタイムで表示する

このモジュールは次の機能の基盤になります：

ジェスチャー認識
指の本数カウント
インタラクティブ制御システム
非接触型ヒューマンコンピュータインタラクション

3. コードの実行

重要

開始する前に、次の項目を確認してください：

パンチルトが組み立てられている
Raspberry Pi のデスクトップにアクセスできる
コードパッケージがインストールされている
Fusion HAT+ がインストールおよび設定されている
OpenCV がインストールされている

詳細な手順については 0. OpenCV のセットアップを参照してください。

ターミナルを開き、次のコマンドを入力します：
```
sudo python3 ~/ai-lab-kit/mediapipe/mp_hand.py
```
プログラムを実行すると、「Show Video」というタイトルのウィンドウが開き、カメラのライブ映像が表示されます。
Your browser does not support the video tag.
カメラの前に 1 つまたは 2 つの手が現れると：
- MediaPipe がリアルタイムで各手を検出します。
- 各手に対して 21 個のランドマークを識別します。
- ランドマークを線で接続し、手の骨格を表示します。
2 つの手が見える場合、両方の手が同時に追跡され、画面上に表示されます。

ユーザーが手や指を動かすと：
- ランドマークポイントが動きに滑らかに追従します。
- 手の骨格表示がリアルタイムで更新されます。
手が検出されない場合、プログラムは注釈のない通常のカメラ映像を表示します。

q を押すとプログラムを終了できます。カメラは停止し、OpenCV ウィンドウは自動的に閉じます。

4. 完全なコード

完全なサンプルコードは以下の通りです：

from picamera2 import Picamera2, Preview
import cv2
import mediapipe.python.solutions.hands as mp_hands
import mediapipe.python.solutions.drawing_utils as drawing
import mediapipe.python.solutions.drawing_styles as drawing_styles

# Initialize Hands model
hands = mp_hands.Hands(
    static_image_mode=False,    # Process real-time video frames
    max_num_hands=2,            # Maximum number of hands to detect
    min_detection_confidence=0.5
)

# Open camera
picam2 = Picamera2()
config = picam2.create_preview_configuration(
   main={"size": (640, 480), "format": "XRGB8888"} ,
)
picam2.configure(config)
# picam2.start_preview(Preview.QTGL) # Optional hardware preview
picam2.start()

print("Streaming... press 'q' to quit")

while True:
   frame_bgra = picam2.capture_array()
   frame_bgr  = cv2.cvtColor(frame_bgra, cv2.COLOR_BGRA2BGR)

   # Convert BGR to RGB
   frame_rgb = cv2.cvtColor(frame_bgr, cv2.COLOR_BGR2RGB)

   # Detect hands
   hands_detected = hands.process(frame_rgb)

   # Convert RGB back to BGR for display
   frame = cv2.cvtColor(frame_rgb, cv2.COLOR_RGB2BGR)

   # If hands are detected, draw landmarks and connections
   if hands_detected.multi_hand_landmarks:
      for hand_landmarks in hands_detected.multi_hand_landmarks:
         drawing.draw_landmarks(
               frame,
               hand_landmarks,
               mp_hands.HAND_CONNECTIONS,
               drawing_styles.get_default_hand_landmarks_style(),
               drawing_styles.get_default_hand_connections_style(),
         )

   cv2.imshow("Show Video", frame)

   if cv2.waitKey(1) & 0xff == ord('q'):
      break

picam2.stop_preview()
picam2.stop()
cv2.destroyAllWindows()

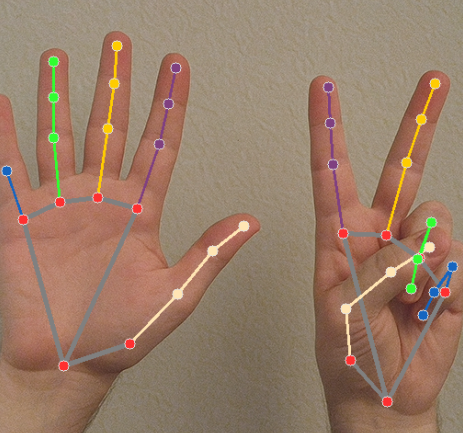

コードを実行すると、カメラ映像に次の内容が表示されます：

1 つまたは 2 つの手が検出された場合：
- 21 個の手ランドマーク
- 青い接続線による骨格表示
手が動くと、検出結果はリアルタイムで追跡されます。

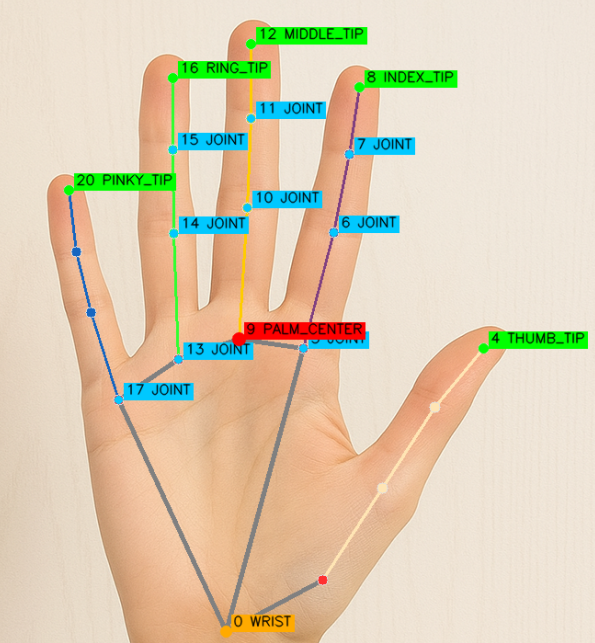

5. MediaPipe Hands ランドマークの説明

MediaPipe Hands は各手について 21 個のランドマーク を返します。これには手首、手のひら、指先などの位置が含まれます。

代表的なランドマーク：

Index	Name	Location
0	WRIST	手首
4 / 8 / 12 / 16 / 20	THUMB_TIP / INDEX_FINGER_TIP / MIDDLE_FINGER_TIP / RING_FINGER_TIP / PINKY_TIP	各指の先端
5~17	Joints	各指の中間関節
9	PALM_CENTER (approximate)	手のひら付近

注釈

これらの座標は 正規化座標 であり、画像の解像度に基づいて実際のピクセル座標へ変換できます。角度や距離の計算に利用でき、ジェスチャー認識などに応用できます。

6. トラブルシューティング

手の検出が不安定

照明が暗すぎる、背景が複雑、または手の動きが速すぎる場合、検出が不安定になることがあります。

照明を改善し、背景をシンプルにし、手をゆっくり安定して動かしてください。
手が検出されない

カメラの角度が適切でない、手がカメラから遠すぎる、または解像度が低すぎる可能性があります。

カメラ位置を調整し、手をカメラに近づけ、解像度が少なくとも 640×480 であることを確認してください。
遅延が大きい

動画の反応が遅い場合、Raspberry Pi の負荷が高い、または解像度が高すぎる可能性があります。

解像度を下げ（例：320×240）、不要なバックグラウンドプロセスを終了してください。

7. まとめ

MediaPipe Hands は Raspberry Pi 上で安定した リアルタイム手検出 を実現します。
各手に対して 21 個のランドマークを提供し、次の用途に適しています：
- ジェスチャー認識
- 仮想操作
- インタラクティブ UI 制御
次の章では、これらのランドマークを利用した カスタムジェスチャー認識 を実装します。
