11. パンチルトカメラによる物体追跡
1. 概要
この章では、MediaPipe の物体検出を拡張し、 パンチルトサーボプラットフォームを使った シンプルな 物体追跡システム を構築します。
このシステムは、指定した対象物
（たとえば banana）
を検出し、2 つのサーボを自動的に制御して、
対象がカメラ映像の中央付近に収まるように調整します。
このプロジェクトは、以下の要素を組み合わせています：
リアルタイム物体検出
サーボモータ制御
比例追跡ロジック
視覚的フィードバック表示
これは、コンピュータビジョンが リアルタイムで物理ハードウェアを直接駆動できることを示す 実践的な例です。
2. 動作の仕組み
追跡システムは次の手順で動作します：
パン・チルトサーボを中央位置に初期化する
Raspberry Pi カメラを動画ストリーミング用に設定する
物体検出用に EfficientDet Lite0 モデルを読み込む
各フレームで MediaPipe Tasks を使って物体を検出する
目標物体（例：
banana）を特定するフレーム中心に対する物体のずれ量を計算する
比例制御を使ってサーボ角度を調整する
追跡ガイドと状態情報を画面に表示する
このサンプルは、視覚フィードバックを使って ハードウェアの動きを動的に制御する方法を示しています。
3. コードの実行
重要
開始する前に、次の項目を確認してください：
パンチルトが組み立てられている
Raspberry Pi のデスクトップにアクセスできる
コードパッケージがインストールされている
Fusion HAT+ がインストールおよび設定されている
OpenCV がインストールされている
詳細な手順については 0. OpenCV のセットアップ を参照してください。
ターミナルを開き、次のコマンドを入力します：
sudo python3 ~/ai-lab-kit/mediapipe/mp_track_object.py

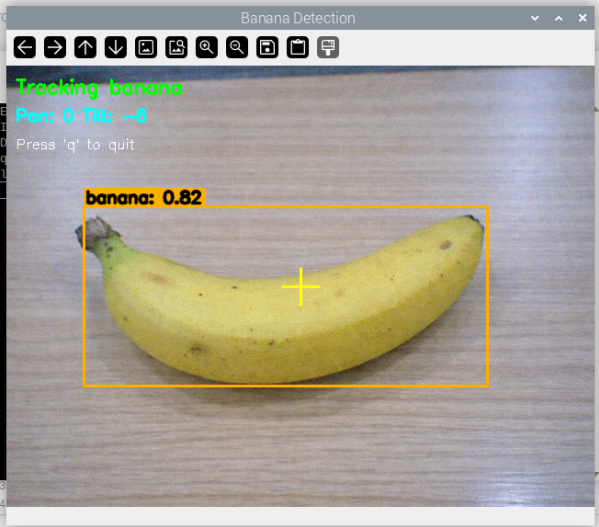

プログラムを実行すると、カメラウィンドウが開き、リアルタイム物体検出が始まります。
システムは指定された対象物（デフォルト：
banana）を探します。 画面中央には基準点として黄色の十字マーカーが表示されます。対象物がフレーム内に現れると：
MediaPipe が EfficientDet Lite0 モデルを使って物体を検出します。
検出されたバウンディングボックスの中心座標を計算します。
物体が中央のデッドゾーン外にある場合、パン・チルトサーボが段階的に動きます。
カメラが物理的に回転し、物体がフレーム中央付近に来るようにします。
物体の周囲に緑色の追跡ボックスが描画されます。
画面には次の情報が表示されます：
Tracking banana（状態表示）現在のサーボ角度（Pan / Tilt）
物体が検出されない場合：
サーボは動作を停止します。
状態表示は
No banana foundに切り替わります（赤色表示）。
追跡ロジックには、シンプルな 4 方向デッドゾーン制御を使用しています。 物体が中心から十分に離れたときだけサーボが動くため、 ジッターを防げます。
qを押すとプログラムを停止できます。終了時には：
2 つのサーボが中央位置に戻ります。
カメラが停止します。
表示ウィンドウが閉じます。
Tracking stopped. Servos centered.というメッセージが出力されます。
4. 完全なコード
#!/usr/bin/env python3
import cv2
import time
from fusion_hat.servo import Servo
from picamera2 import Picamera2
from pathlib import Path
# MediaPipe imports
import mediapipe as mp
from mediapipe.tasks import python
from mediapipe.tasks.python import vision
# -------------------- Configuration --------------------
TARGET = "banana" # Object to track
W, H = 640, 480 # Camera resolution
CX, CY = W // 2, H // 2 # Center coordinates
SCORE_THRESHOLD = 0.3 # Detection confidence threshold
DEADZONE = 50 # Pixels from center before moving
print(f"Tracking: {TARGET}")
# -------------------- Servo Initialization --------------------
pan = Servo(2) # Channel 2 for pan (horizontal)
tilt = Servo(3) # Channel 3 for tilt (vertical)
pan.angle(0) # Center position
tilt.angle(0) # Center position
time.sleep(1) # Allow servos to reach position
# -------------------- Camera Initialization --------------------
cam = Picamera2()
cam.configure(cam.create_preview_configuration(
main={"size": (W, H), "format": "XRGB8888"}
))
cam.start()
time.sleep(2) # Allow camera to stabilize
# -------------------- MediaPipe Detector Setup --------------------
model_path = str(Path(__file__).parent / "efficientdet_lite0.tflite")
options = vision.ObjectDetectorOptions(
base_options=python.BaseOptions(model_asset_path=model_path),
score_threshold=SCORE_THRESHOLD,
running_mode=vision.RunningMode.VIDEO
)
detector = vision.ObjectDetector.create_from_options(options)
print("Ready. Press 'q' to quit")
# -------------------- Tracking Logic --------------------
def simple_track(x, y):
"""Basic 4-direction tracking with deadzone"""
if x is None:
return 0, 0
pan_move = 0
tilt_move = 0
# Left/right movement decision
if x < CX - DEADZONE:
pan_move = 1 # Move right
elif x > CX + DEADZONE:
pan_move = -1 # Move left
# Up/down movement decision
if y < CY - DEADZONE:
tilt_move = -1 # Move down
elif y > CY + DEADZONE:
tilt_move = 1 # Move up
return pan_move, tilt_move
# -------------------- Main Tracking Loop --------------------
pan_pos = 0 # Current pan angle (-90° to +90°)
tilt_pos = 0 # Current tilt angle (-45° to +45°)
try:
while True:
# Capture frame from camera
frame = cam.capture_array()
frame = cv2.cvtColor(frame, cv2.COLOR_BGRA2BGR)
# Convert to RGB for MediaPipe
rgb = cv2.cvtColor(frame, cv2.COLOR_BGR2RGB)
mp_image = mp.Image(image_format=mp.ImageFormat.SRGB, data=rgb)
# Detect objects in frame
detections = detector.detect_for_video(mp_image, int(time.time() * 1000))
# Search for target object
obj_x = obj_y = None
for detection in detections.detections:
for category in detection.categories:
# Case-insensitive search for target
if TARGET.lower() in str(category.category_name).lower():
bbox = detection.bounding_box
# Calculate object center
obj_x = bbox.origin_x + bbox.width // 2
obj_y = bbox.origin_y + bbox.height // 2
break
# Process tracking if object found
if obj_x is not None:
pan_move, tilt_move = simple_track(obj_x, obj_y)
pan_pos += pan_move
tilt_pos += tilt_move
# Limit servo angles to safe ranges
pan_pos = max(-90, min(90, pan_pos))
tilt_pos = max(-45, min(45, tilt_pos))
# Send commands to servos
pan.angle(pan_pos)
tilt.angle(tilt_pos)
# Draw tracking box around object
cv2.rectangle(frame,
(obj_x - 30, obj_y - 30),
(obj_x + 30, obj_y + 30),
(0, 255, 0), 2)
status = f"Tracking {TARGET}"
color = (0, 255, 0) # Green for tracking
else:
status = f"No {TARGET} found"
color = (0, 0, 255) # Red for not found
# Draw center crosshair for reference
cv2.line(frame, (CX - 20, CY), (CX + 20, CY), (0, 255, 255), 2)
cv2.line(frame, (CX, CY - 20), (CX, CY + 20), (0, 255, 255), 2)
# Display status information
cv2.putText(frame, status, (10, 30),
cv2.FONT_HERSHEY_SIMPLEX, 0.7, color, 2)
cv2.putText(frame, f"Pan: {pan_pos:.0f} Tilt: {tilt_pos:.0f}",
(10, 60), cv2.FONT_HERSHEY_SIMPLEX, 0.6, (255, 255, 0), 2)
cv2.putText(frame, "Press 'q' to quit", (10, 90),
cv2.FONT_HERSHEY_SIMPLEX, 0.5, (255, 255, 255), 1)
# Show video window
cv2.imshow(f"Track: {TARGET}", frame)
# Exit on 'q' key press
if cv2.waitKey(1) & 0xFF == ord('q'):
break
finally:
# -------------------- Cleanup --------------------
pan.angle(0) # Return to center
tilt.angle(0) # Return to center
time.sleep(0.5) # Allow movement
cam.stop() # Stop camera
cv2.destroyAllWindows() # Close display
print("Tracking stopped. Servos centered.")
5. コードの説明
設定セクション
TARGET = "banana"
W, H = 640, 480
CX, CY = W // 2, H // 2
SCORE_THRESHOLD = 0.3
DEADZONE = 50
TARGET: 追跡する物体カテゴリ（COCO データセットのクラスに含まれている必要があります）W, H: カメラ解像度。速度と細部のバランスを取った設定ですCX, CY: 追跡基準となるフレーム中心座標SCORE_THRESHOLD: 有効な検出とみなす最小信頼度DEADZONE: サーボが動き始める中心からの距離（ジッター低減用）
サーボの初期化
from fusion_hat.servo import Servo
pan = Servo(2)
tilt = Servo(3)
pan.angle(0)
tilt.angle(0)
Servo(2)とServo(3)は Fusion HAT 上のチャンネルに対応しています.angle(0)でサーボを 0° の中央位置に設定しますtime.sleep(1)により、処理を続ける前にサーボが所定位置に到達する時間を確保します
カメラ設定
cam = Picamera2()
cam.configure(cam.create_preview_configuration(
main={"size": (W, H), "format": "XRGB8888"}
))
最新のカメラ API として Picamera2 ライブラリを使用しています
XRGB8888形式は 8-bit カラーチャンネルを提供しますtime.sleep(2)により、カメラセンサが安定するまで待機します
MediaPipe Detector
model_path = str(Path(__file__).parent / "efficientdet_lite0.tflite")
options = vision.ObjectDetectorOptions(
base_options=python.BaseOptions(model_asset_path=model_path),
score_threshold=SCORE_THRESHOLD,
running_mode=vision.RunningMode.VIDEO
)
同じディレクトリから EfficientDet Lite0 モデルを読み込みます
RunningMode.VIDEOは連続フレーム処理向けに最適化されていますdetect_for_video()は各フレームごとにタイムスタンプを必要とします
追跡関数
def simple_track(x, y):
if x < CX - DEADZONE:
pan_move = 1 # Object left → move right
elif x > CX + DEADZONE:
pan_move = -1 # Object right → move left
if y < CY - DEADZONE:
tilt_move = -1 # Object up → move down
elif y > CY + DEADZONE:
tilt_move = 1 # Object down → move up
シンプルな比例制御であり、厳密な PID ではありません
デッドゾーンにより、小さな揺れによるサーボのジッターを防ぎます
各軸について -1、0、1 の移動値を返します
メインループ処理
# Object detection
detections = detector.detect_for_video(mp_image, int(time.time() * 1000))
# Find target object
for detection in detections.detections:
for category in detection.categories:
if TARGET.lower() in str(category.category_name).lower():
bbox = detection.bounding_box
obj_x = bbox.origin_x + bbox.width // 2
obj_y = bbox.origin_y + bbox.height // 2
フレームを MediaPipe の画像形式に変換します
現在のタイムスタンプで物体検出を実行します
検出結果の中から目標物体を探します（大文字小文字は区別しません）
物体の中心座標を計算します
サーボ制御ロジック
if obj_x is not None:
pan_move, tilt_move = simple_track(obj_x, obj_y)
pan_pos += pan_move
tilt_pos += tilt_move
# Enforce safe angle limits
pan_pos = max(-90, min(90, pan_pos))
tilt_pos = max(-45, min(45, tilt_pos))
pan.angle(pan_pos)
tilt.angle(tilt_pos)
追跡関数から移動指令を取得します
現在位置の累積値を更新します
機械的な安全範囲内にクランプします
新しい角度をサーボに送信します
視覚的フィードバック
# Tracking box (green when tracking)
cv2.rectangle(frame, (obj_x-30, obj_y-30), (obj_x+30, obj_y+30), (0,255,0), 2)
# Center crosshair (yellow)
cv2.line(frame, (CX-20, CY), (CX+20, CY), (0,255,255), 2)
cv2.line(frame, (CX, CY-20), (CX, CY+20), (0,255,255), 2)
# Status text
cv2.putText(frame, status, (10,30), cv2.FONT_HERSHEY_SIMPLEX, 0.7, color, 2)
緑のボックス: 現在追跡中の物体
黄色の十字マーカー: フレーム中央の基準位置
状態テキスト: 追跡状態とサーボ角度
クリーンアップ処理
finally:
pan.angle(0)
tilt.angle(0)
time.sleep(0.5)
cam.stop()
cv2.destroyAllWindows()
サーボを中央位置に戻します
カメラキャプチャを停止します
OpenCV ウィンドウを閉じます
エラーが発生しても必ず実行されます（
try...finally）
6. 設定オプション
追跡対象の変更
# Track different objects
TARGET = "person" # People tracking
TARGET = "cup" # Cup/glass tracking
TARGET = "book" # Book tracking
TARGET = "bottle" # Bottle tracking
追跡パラメータの調整
# Slower, smoother tracking
DEADZONE = 75 # Larger deadzone = less sensitive
# Faster, more responsive tracking
DEADZONE = 30 # Smaller deadzone = more sensitive
pan_move = 2 # Larger movement steps
サーボ可動範囲の制限
# Restrict movement range
pan_pos = max(-60, min(60, pan_pos)) # ±60° pan limit
tilt_pos = max(-30, min(30, tilt_pos)) # ±30° tilt limit
パフォーマンス調整
# Lower resolution for speed
W, H = 320, 240 # Faster processing
# Higher threshold for reliability
SCORE_THRESHOLD = 0.5 # Fewer false positives
7. パフォーマンス上の考慮点
Factor |
Effect on Performance |
Recommendation |
|---|---|---|
Camera Resolution |
高いほど検出は遅くなる |
640x480 が良いバランス |
Detection Threshold |
低いほど検出は増えるが誤検出も増える |
0.3-0.5 が最適 |
Deadzone Size |
大きいほど滑らかだが反応は鈍くなる |
40-60 ピクセル |
Servo Speed |
速いほど反応は良いがオーバーシュートしやすい |
加速度制御の導入を検討 |
Model Size |
Lite0 が最速、Lite2 が最高精度 |
リアルタイム追跡には Lite0 を推奨 |
想定パフォーマンス：
Raspberry Pi 4: 640x480 で 8-15 FPS
検出遅延: 100-200ms
サーボ応答時間: 1 度あたり 50-100ms
システム全体の遅延: 200-400ms
8. トラブルシューティングガイド
Issue |
Possible Cause |
Solution |
|---|---|---|
No object detection |
物体が COCO クラスに含まれていない |
対応している物体名を使用する |
Jerky servo movement |
デッドゾーンが小さすぎる |
DEADZONE を 60-80 に上げる |
Servo overshoot |
移動ステップが大きすぎる |
pan_move を 1 から 0.5 に変更する |
Low frame rate |
解像度が高すぎる |
320x240 に下げる |
Camera not working |
カメラが有効化されていない |
|
Servos not moving |
配線ミスまたは電源不足 |
接続と電源を確認する |
Object lost frequently |
閾値が高すぎる |
SCORE_THRESHOLD を 0.2 に下げる |
Incorrect tracking direction |
サーボの向きが逆 |
pan_move の符号を反転する |
デバッグのヒント：
サーボを個別にテストする：
pan.angle(45) # Should move right time.sleep(1) pan.angle(-45) # Should move left
物体検出を確認する：
print(f"Found: {category.category_name} {c.score:.2f}")
物体座標を確認する：
print(f"Object at: ({obj_x}, {obj_y}), Center: ({CX}, {CY})")
フレームレートを監視する：
import time start = time.time() # ... processing ... fps = 1 / (time.time() - start) print(f"FPS: {fps:.1f}")
9. 高度な改造
1. PID 制御の実装
class PIDController:
def __init__(self, kp=0.1, ki=0.01, kd=0.05):
self.kp, self.ki, self.kd = kp, ki, kd
self.prev_error = 0
self.integral = 0
def update(self, error, dt=1.0):
self.integral += error * dt
derivative = (error - self.prev_error) / dt
output = self.kp*error + self.ki*self.integral + self.kd*derivative
self.prev_error = error
return output
2. 複数物体の追跡
# Track closest object
best_dist = float('inf')
best_obj = None
for detection in detections.detections:
bbox = detection.bounding_box
obj_x = bbox.origin_x + bbox.width // 2
obj_y = bbox.origin_y + bbox.height // 2
dist = ((obj_x - CX)**2 + (obj_y - CY)**2)**0.5
if dist < best_dist:
best_dist = dist
best_obj = (obj_x, obj_y)
3. 距離に比例した速度制御
def adaptive_track(x, y):
if x is None:
return 0, 0
# Calculate distance from center
dx = x - CX
dy = y - CY
# Speed proportional to distance (with deadzone)
pan_move = 0
tilt_move = 0
if abs(dx) > DEADZONE:
pan_move = dx * 0.02 # 2% of distance per frame
if abs(dy) > DEADZONE:
tilt_move = dy * 0.02
return pan_move, tilt_move
4. 物体記憶（慣性追跡）
# Keep tracking briefly when object lost
OBJECT_TIMEOUT = 10 # frames
lost_counter = 0
if obj_x is not None:
last_x, last_y = obj_x, obj_y
lost_counter = 0
elif lost_counter < OBJECT_TIMEOUT:
obj_x, obj_y = last_x, last_y # Use last known position
lost_counter += 1
10. 応用と拡張
教育用途：
ロボティクスと自動化の原理学習
コンピュータビジョンの基礎
制御システム（P 制御 vs PID）
リアルタイムシステム設計
実用用途：
セキュリティカメラの自動追跡
ビデオ会議用カメラの自動化
野生動物の観察
追跡支援のための補助技術
拡張プロジェクト：
Web インターフェース: ブラウザ経由の遠隔操作
プリセット位置: よく使う追跡位置の保存 / 読み込み
物体学習: 独自の物体を学習させる
マルチカメラ: 複数追跡ユニットの連携
クラウド連携: 追跡データをアップロードして解析する
音声フィードバック: 追跡状態を音声で通知する
ジェスチャー制御: 手のジェスチャーで追跡を制御する
11. 安全上の注意とベストプラクティス
機械的安全性：
すべての可動部をしっかり固定する
ケーブルマネジメントを行う
指はさみの危険箇所を避ける
適切な角度制限を設定する
電気的安全性：
サーボには外部電源を使用する
適切なグラウンド接続を確保する
電源の過負荷を避ける
適切な太さの配線を使用する
ソフトウェア安全性：
終了時には必ずサーボを中央に戻す処理を入れる
緊急停止機構を実装する
デバッグ用にエラーログを残す
入力値と制限値を検証する
運用上の安全性：
可動機構に近づきすぎない
過熱がないか監視する
定期的に保守点検を行う
手動で介入できる手段を用意する
12. まとめ
この章では、以下を組み合わせた 完全な物体追跡システムを実装しました：
MediaPipe Tasks による高信頼な物体検出
パンチルトサーボ による物理的な追跡
シンプルな比例制御 による移動ロジック
OpenCV による視覚的フィードバックと表示
このシステムは、より高度な追跡アプリケーションの基礎となり、 リアルタイムコンピュータビジョン、制御システム、 組み込み Python プログラミングの重要な概念を実証しています。
追跡対象の変更、各種パラメータの調整、制御ロジックの拡張により、 このシステムは教育用デモから実用的な自動化ソリューションまで、 さまざまな用途に適応できます。
次のステップ：
より滑らかな追跡のために PID 制御を実装する
一時的な遮蔽に対応するため物体記憶を追加する
リモート監視用の Web インターフェースを作成する
ホームオートメーションシステムと統合する
独自の物体検出モデルを学習する
