2. コードによる移動

前のプロジェクトでは、L9110モジュールの入力に対して異なるレベルの信号を使用してモーターの動作を制御する方法を試みました。

プログラムを通じてレベル信号を変更すると、車の動きを柔軟に制御することができます。

必要なコンポーネント

このプロジェクトでは、以下のコンポーネントが必要です。

便利なのは、全体のキットを購入することです。リンクはこちら：

名前

このキットに含まれるアイテム

リンク

3 in 1 スターターキット

380+

3 in 1 Starter Kit

以下のリンクから個別に購入することもできます。

コンポーネントの説明

購入リンク

SunFounder R3ボード

購入

L9110 モータードライバーモジュール

-

TTモーター

-

配線

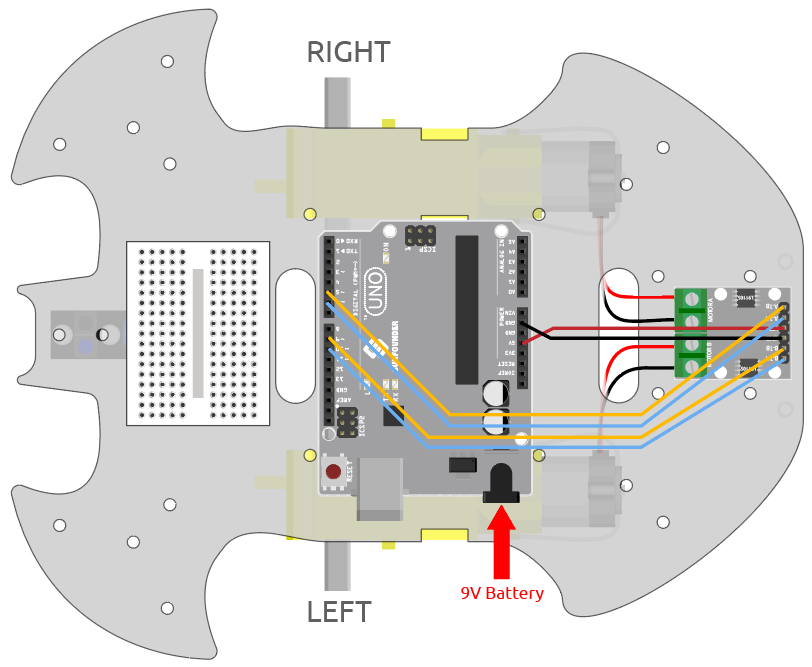

以下の図に従って、L9110モジュールとR3ボードの間にワイヤを接続します。

L9110 モジュール

R3 ボード

モーター

A-1B

5

A-1A

6

B-1B(B-2A)

9

B-1A

10

OB(B)

右モーターの黒いワイヤ

OA(B)

右モーターの赤いワイヤ

OB(A)

左モーターの黒いワイヤ

OA(A)

左モーターの赤いワイヤ
../_images/car_2.png

コード

注釈

  • 3in1-kit\car_project\2.move のパスで 2.move.ino ファイルを開きます。

  • または、このコードを Arduino IDE にコピーします。

コードをアップロードした後、車はそれぞれ2秒間前進、後退、左回転、右回転します。

どのように動作するか？

このプロジェクトは基本的に前のプロジェクトと同じで、L9110モジュールの入力ピンに異なる信号レベルを提供することで、車を前進、後退、左回転、右回転させるか、または停止させることができます。

  1. L9110モジュールのピンを初期化します。

    const int A_1B = 5;
const int A_1A = 6;
const int B_1B = 9;
const int B_1A = 10;

void setup() {
    pinMode(A_1B, OUTPUT);
    pinMode(A_1A, OUTPUT);
    pinMode(B_1B, OUTPUT);
    pinMode(B_1A, OUTPUT);
}

  2. 左右のモーターの回転を制御するために入力ピンを異なる高または低レベルに設定し、それらを個別の関数でカプセル化します。

    void moveForward() {
    digitalWrite(A_1B, LOW);
    digitalWrite(A_1A, HIGH);
    digitalWrite(B_1B, HIGH);
    digitalWrite(B_1A, LOW);
}

void moveBackward() {
    digitalWrite(A_1B, HIGH);
    digitalWrite(A_1A, LOW);
    digitalWrite(B_1B, LOW);
    digitalWrite(B_1A, HIGH);
}
...

  3. これらの関数を loop() で呼び出します。

    void loop() {
    moveForward();
    delay(2000);
    stopMove();
    delay(500);

    moveBackward();
    delay(2000);
    stopMove();
    delay(500);
...

  • digitalWrite(pin, value)

    • pin: Arduinoのピン番号。

    • value: HIGHまたはLOW。

    ピンをデジタルに設定して、HIGHまたはLOWの値を書き込みます。もしピンが pinMode() で OUTPUT として設定されていれば、その電圧は対応する値に設定されます：HIGHの場合は5V（3.3Vのボードでは3.3V）、LOWの場合は0V（接地）。

  • pinMode(pin, mode)

    • pin: モードを設定するArduinoのピン番号。

    • mode: INPUT、OUTPUT、またはINPUT_PULLUP。

    指定されたピンが入力または出力として動作するように設定します。

  • delay(ms)

    • ms: 一時停止するミリ秒数。許容されるデータタイプ: unsigned long。

    指定された時間（ミリ秒）だけプログラムを一時停止します。（1秒には1000ミリ秒があります。）
