1. 移動

../_images/l9110_module.jpg

プログラミングを始める前に、L9110モジュールの動作原理を再確認しましょう。

こちらはモーターBの真理表です:

B-1A

B-1B(B-2A)

モーターBの状態

1

0

時計回りに回転

0

1

反時計回りに回転

0

0

ブレーキ

1

1

停止

こちらはモーターAの真理表です:

A-1A

A-1B

モーターAの状態

1

0

時計回りに回転

0

1

反時計回りに回転

0

0

ブレーキ

1

1

停止

前進

L9110モジュールの入力を12VおよびGNDに直接接続して、車を動かしてみましょう。

  1. R3ボード、L9110モジュール、および2つのモーターを接続します。

../_images/car_1.png
  1. B-1B(B-2A)とA-1AをVCCに、B-1AとA-1BをGNDに接続すると、車が前進するのを見ることができます。

../_images/1.move_4.png

両方のモーターが同時に前進しない場合、以下の状況が発生した場合は、2つのモーターの配線を再調整する必要があります。

  • 両方のモーターが同時に後退する場合(左モーターが時計回り、右モーターが反時計回りに回転する場合)、左右のモーターの配線を同時に交換します。OA(A)とOB(A)、OA(B)とOB(B)を交換します。

  • 左モーターが後退する場合(時計回りに回転)、左モーターのOA(B)とOB(B)の配線を交換します。

  • 右モーターが後退する場合(反時計回りに回転)、右モーターのOA(A)とOB(A)の配線を交換します。

後退

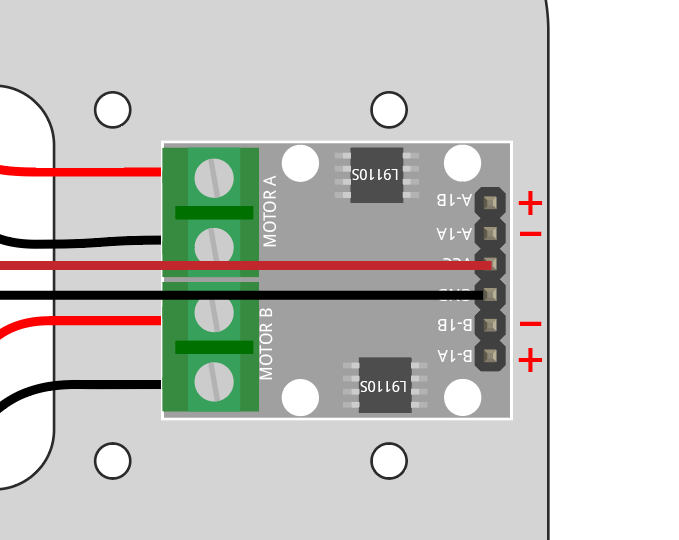

B-1B(B-2A)およびA-1AをGNDに、B-1AおよびA-1BをVCCに接続すると、車が後退するのを見ることができます。

../_images/1.move_back.png

左折

車を左に曲げたい場合、つまり、両方のモーターを時計回りに回転させたい場合は、B-1AおよびA-1AをGNDに、B-1B(B-2A)およびA-1BをVCCに接続する必要があります。

../_images/1.move_left.png

右折

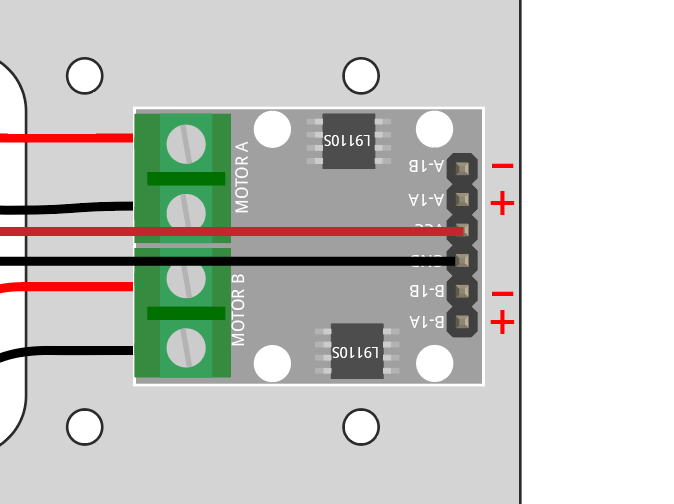

逆に、車を右に曲げたい場合、つまり、両方のモーターを反時計回りに回転させたい場合は、B-1AおよびA-1AをVCCに、B-1B(B-2A)およびA-1BをGNDに接続する必要があります。

../_images/1.move_right.png

停止

モーターを停止するには、同じ側の入力を同時に12VまたはGNDに接続します。たとえば、B-1AおよびB-1B(B-2A)を同時に12Vまたは5Vに接続し、A-1AとA-1Bも同様にします。

これはもちろん理論的であり、コードで制御するときに後で必要となります。ここでは、車の電源を取り外して停止させることができます。
