4. ラインを追う

この車にはライン追跡モジュールが装備されており、黒いラインに沿って車を動かすことができます。

ライン追跡モジュールが黒いラインを検出すると、右のモーターは回転し、左のモーターは回転しないため、車は左前方に一歩進みます。 車が移動すると、ラインモジュールはラインから移動し、左のモーターが回転し、右のモーターが回転しなくなり、車はラインに戻るために右に一歩移動します。 上記の2つの手順を繰り返すことで、車は黒いラインに沿って移動することができます。

プロジェクトを開始する前に、黒いラインテープで曲線マップを作成する必要があります。推奨されるラインの幅は0.8-1.5cmで、曲がる角度は90度未満であってはなりません。

必要なコンポーネント

このプロジェクトには、以下のコンポーネントが必要です。

一式を購入するのは非常に便利です、以下のリンクを参照してください:

名前

このキットのアイテム数

リンク

3 in 1 スターターキット

380+

3 in 1 Starter Kit

以下のリンクからそれぞれ購入することもできます。

コンポーネント紹介

購入リンク

SunFounder R3ボード

BUY

L9110 モータードライバーモジュール

-

TTモーター

-

ライン追跡モジュール

BUY

配線

これはデジタルライン追跡モジュールで、黒いラインが検出されると1を出力し、白いラインが検出されると0の値を出力します。さらに、モジュールのポテンショメーターを通じて、感知距離を調整することができます。

以下の図に従って回路を組み立ててください。

ライン追跡モジュール

R3 ボード

S

2

V+

5V

G

GND

../_images/car_4.png

モジュールの調整

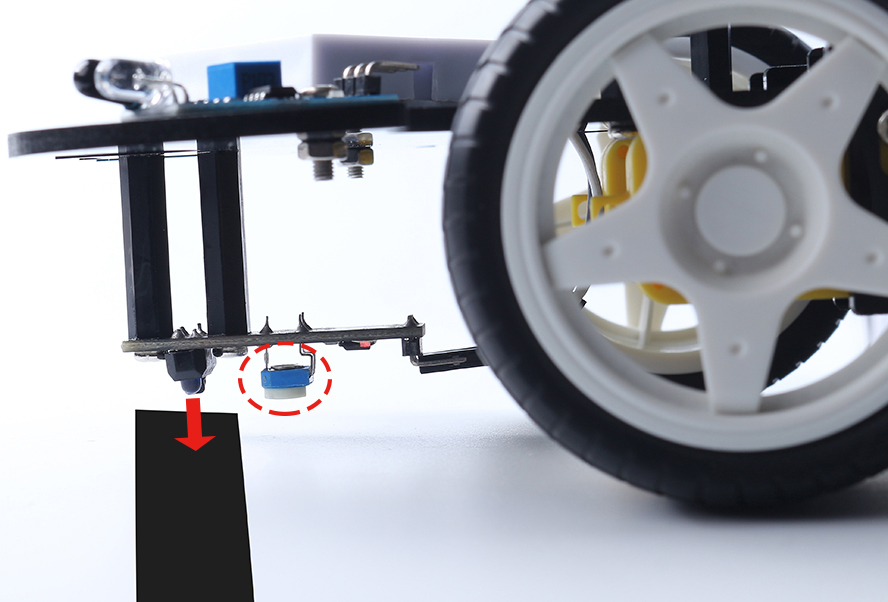

プロジェクトを開始する前に、モジュールの感度を調整する必要があります。

上記の図に従って配線を行い、R3ボードに電源を供給します(USBケーブルを直接挿入するか、9Vのバッテリーケーブルを押して供給する)。コードをアップロードすることなく。

テーブルに黒い電気テープを貼り、カートを上に置いてください。

モジュール上の信号LEDを観察して、白いテーブル上で点灯し、黒いテープ上で消灯することを確認してください。

そうでない場合は、上記の効果を実現するためにモジュールのポテンショメーターを調整する必要があります。

../_images/line_track_cali.JPG

コード

注釈

  • 3in1-kit\car_project\4.follow_the_line のパスの下で 4.follow_the_line.ino ファイルを開きます。

  • または、このコードを Arduino IDE にコピーします。

  • または、 Arduino Web Editor を使用してコードをアップロードします。

R3ボードにコードをアップロードした後、車の下のライン追跡モジュールを黒いラインに合わせると、車がラインを追っているのがわかります。

どのように動作するか?

このコードでは、ライン追跡モジュールの値に従って、2つのモーターを微細に左右に回転させることで、車が黒いラインに沿って動く様子を見ることができます。

  1. ライン追跡モジュールのピン定義を追加します。ここでは INPUT に設定されています。ここでもシリアルモニターを初期化し、ボーレートを9600bpsに設定します。

    ...
    const int lineTrack = 2;
    Serial.begin(9600);
    void setup() {
        ...
        pinMode(lineTrack, INPUT);
    }

  2. ライン追跡モジュールの値を読み取り、1の場合は車を左に前進させ、それ以外の場合は右に前進させます。また、USBケーブルを抜く前に、右上の角にある虫眼鏡アイコンをクリックしてシリアルモニターを開くことで、黒と白のライン上でのライン追跡モジュール値の変化を見ることができます。

    void loop() {

        int speed = 150;

        int lineColor = digitalRead(lineTrack); // 0:white    1:black
        Serial.println(lineColor);
        if (lineColor) {
            moveLeft(speed);
        } else {
            moveRight(speed);
        }
    }

  3. moveLeft() および moveRight() 関数について。

    プロジェクト 2. コードによる移動 の左右の回転関数とは異なり、ここでは小さな左右の回転のみが必要ですので、毎回 A_1A または B_1B の値を調整するだけで済みます。たとえば、左前方に移動する場合( moveLeft() )、右モーターが時計回りに回転し、左モーターが動かないように、速度を A_1A に設定し、他すべてを0に設定するだけで済みます。

    void moveLeft(int speed) {
        analogWrite(A_1B, 0);
        analogWrite(A_1A, speed);
        analogWrite(B_1B, 0);
        analogWrite(B_1A, 0);
    }

    void moveRight(int speed) {
        analogWrite(A_1B, 0);
        analogWrite(A_1A, 0);
        analogWrite(B_1B, speed);
        analogWrite(B_1A, 0);
    }

  • Serial

    Arduinoボードとコンピュータや他のデバイスとの通信に使用される

    • Serial.begin(): シリアルデータの伝送における秒単位のデータレート(ボード)を設定します。

    • Serial.println(): データを人間が読めるASCIIテキストとしてシリアルポートに印刷し、続けてキャリッジリターン文字(ASCII 13、または 'r')と改行文字(ASCII 10、または 'n')を送信します。

  • if else

    if else は基本的なif文よりもコードのフローをよりコントロールすることができ、複数のテストをグループ化することができます。
