6.3 Alarme de Haute Température

Ensuite, nous allons fabriquer un dispositif d’alarme de haute température en utilisant un thermistor, un bouton-poussoir, un potentiomètre et un LCD. Le LCD1602 affiche la température détectée par le thermistor et la valeur seuil de haute température, qui peut être ajustée à l’aide d’un potentiomètre. La valeur seuil est stockée dans l’EEPROM en même temps, donc si la température actuelle dépasse la valeur seuil, le buzzer sonnera.

Composants requis

Pour ce projet, nous aurons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DE CE KIT	LIEN
3 in 1 Starter Kit	380+	3 in 1 Starter Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DES COMPOSANTS	LIEN D’ACHAT
Carte SunFounder R3	ACHETER
Plaque d’essai	ACHETER
Fils de Cavalier	ACHETER
Résistance	ACHETER
Buzzer	-
Bouton	ACHETER
I2C LCD1602	ACHETER
Thermistance	ACHETER
Potentiomètre	ACHETER

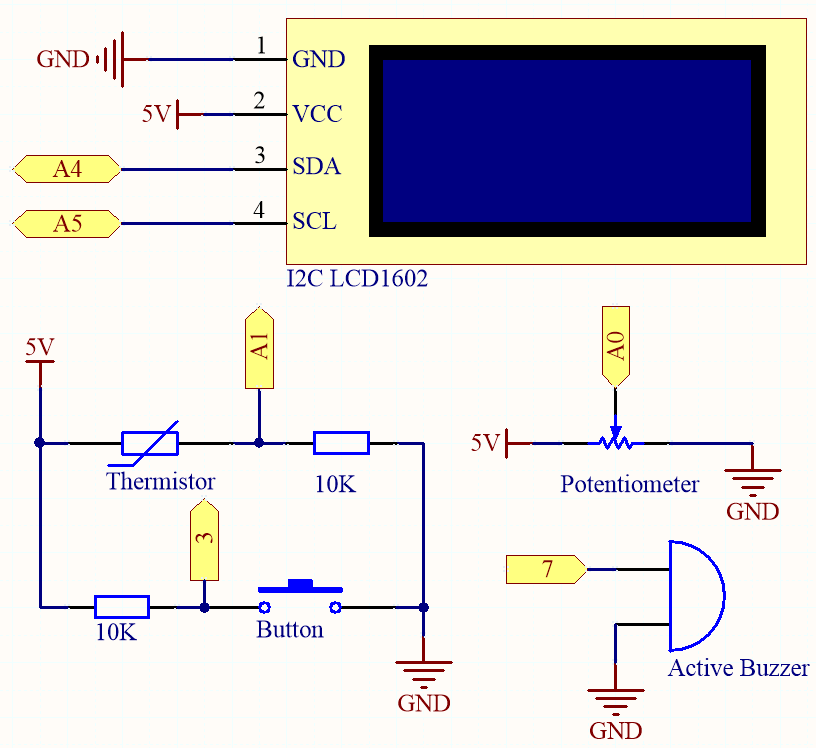

Schéma

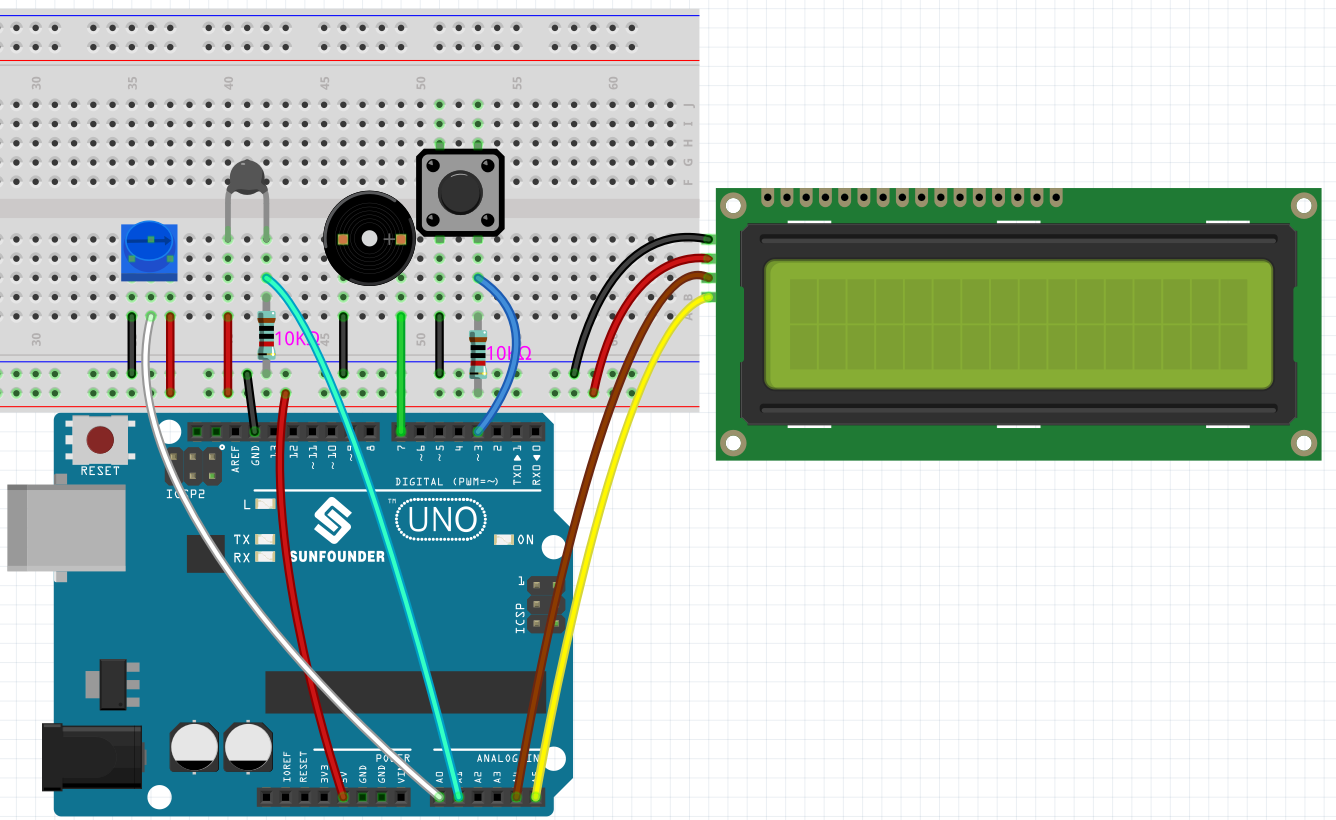

Câblage

Code

Note

• Vous pouvez ouvrir le fichier 6.3.high_tem_alarm.ino sous le chemin de 3in1-kit\basic_project\6.3.high_tem_alarm directement.

• Ou copiez ce code dans Arduino IDE .

• La bibliothèque LiquidCrystal I2C est utilisée ici, vous pouvez l’installer depuis le Library Manager.



Après le téléchargement réussi du code, le LCD1602 affiche la température détectée par le thermistor et la valeur seuil de haute température, qui peut être ajustée à l’aide d’un potentiomètre. La valeur seuil est stockée dans l’EEPROM en même temps, donc si la température actuelle dépasse la valeur seuil, le buzzer sonnera.

Note

Si le code et le câblage sont corrects, mais que le LCD n’affiche toujours pas de contenu, vous pouvez tourner le potentiomètre à l’arrière.

Comment ça fonctionne ?

1. Initialisez le bouton, le buzzer et le LCD1602 I2C, et lisez les valeurs de l’EEPROM. Une interruption est également utilisée ici pour lire l’état du bouton.

   void setup()
   {
       pinMode(buzzerPin, OUTPUT);
       pinMode(buttonPin, INPUT);
       lcd.init();
       lcd.backlight();
       upperTem = EEPROM.read(0);
       delay(1000);
       attachInterrupt(digitalPinToInterrupt(buttonPin), buttonState, FALLING);
   }


   • L’interruption est utilisée ici pour lire l’état du bouton. Lorsque le bouton est pressé, buttonPin passe de bas à haut.

   • La fonction buttonState est appelée lorsque l’interruption se déclenche, et elle bascule la valeur de la variable state.

   • FALLING signifie que l’interruption se produit lorsque buttonPin passe de bas à haut.

2. Pour définir le seuil de haute température, la fonction upperTemSetting() est appelée lorsque state est à 1 (state bascule entre 0 et 1 avec la pression du bouton) dans le programme principal, sinon monitoringTemp() est appelée pour afficher la température actuelle et le seuil défini.

   void loop()
   {
       if (state == 1)
       {
           upperTemSetting();
       }
       else {
           monitoringTemp();
       }
   }


3. À propos de la fonction upperTemSetting().

   void upperTemSetting()
   {
       int setTem = 0;

       lcd.clear();
       lcd.setCursor(0, 0);
       lcd.print("Adjusting...");
       lcd.setCursor(0, 1);
       lcd.print("Upper Tem: ");

       while (1) {
           lcd.setCursor(11, 1);
           setTem = map(analogRead(potPin), 0, 1023, 0, 100);
           lcd.print(setTem);
           if (state == 0)
           {
               EEPROM.write(0, setTem);
               upperTem = setTem;
               lcd.clear();
               return;
           }
       }
   }


   • Un seuil peut être défini avec cette fonction. Lorsque vous entrez dans cette fonction, le LCD1602 affiche la valeur seuil actuelle, qui peut être modifiée à l’aide du potentiomètre. Cette valeur seuil sera stockée dans l’EEPROM et quittée lorsque le bouton sera pressé à nouveau.

4. À propos de la fonction monitoringTemp().

   void monitoringTemp()
   {
       long a = analogRead(temPin);
       float tempC = beta / (log((1025.0 * 10 / a - 10) / 10) + beta / 298.0) - 273.0;
       float tempF = 1.8 * tempC + 32.0;
       lcd.setCursor(0, 0);
       lcd.print("Temp: ");
       lcd.print(tempC);
       lcd.print(char(223));
       lcd.print("C   ");
       lcd.setCursor(0, 1);
       lcd.print("Upper: ");
       lcd.print(upperTem);
       lcd.print(char(223));
       lcd.print("C   ");
       delay(300);
       if (tempC >= upperTem)
       {
           digitalWrite(buzzerPin, HIGH);
           delay(50);
           digitalWrite(buzzerPin, LOW);
           delay(10);
       }
       else
       {
           digitalWrite(buzzerPin, LOW);
       }
   }


   • En utilisant cette fonction, vous pouvez afficher la température et régler une alarme.

   • La valeur du thermistor est lue puis convertie en température Celsius par la formule et affichée sur le LCD1602.

   • Le seuil défini est également affiché sur le LCD.

   • Si la température actuelle est supérieure au seuil, le buzzer sonnera une alarme.
