6.2 Dé de Numérique

Ici, nous utilisons un bouton, un afficheur 7 segments et un 74hc595 pour créer un dé électronique. Chaque fois que le bouton est pressé, un nombre aléatoire compris entre 1 et 6 est généré et affiché sur l’afficheur 7 segments.

Composants requis

Pour ce projet, nous aurons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DE CE KIT	LIEN
3 in 1 Starter Kit	380+	3 in 1 Starter Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DES COMPOSANTS	LIEN D’ACHAT
Carte SunFounder R3	ACHETER
Plaque d’essai	ACHETER
Fils de Cavalier	ACHETER
Résistance	ACHETER
Bouton	ACHETER
74HC595	ACHETER
Affichage 7 segments	ACHETER

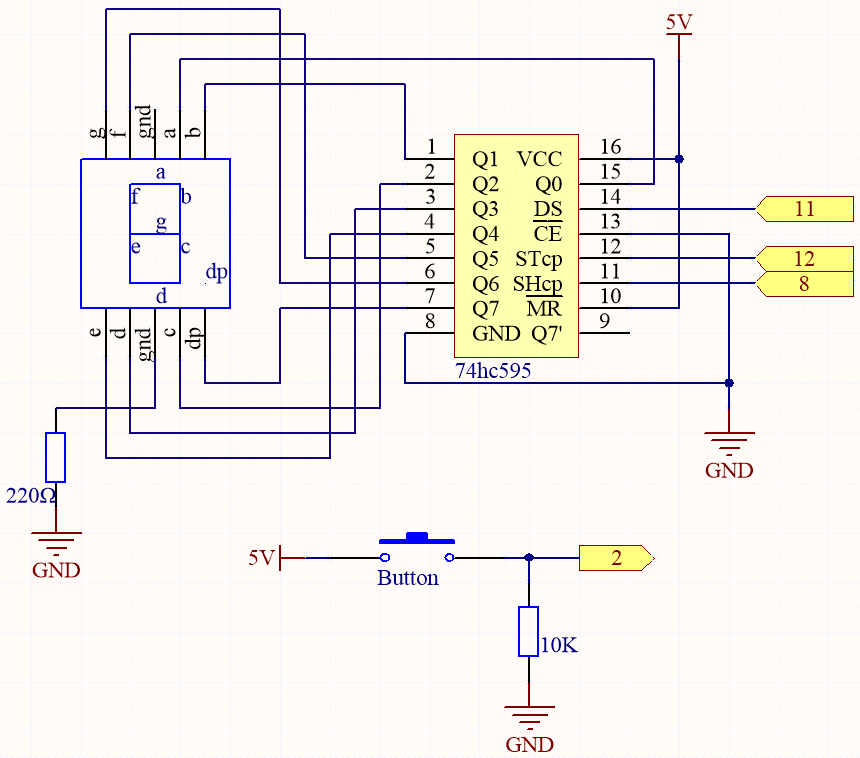

Schéma

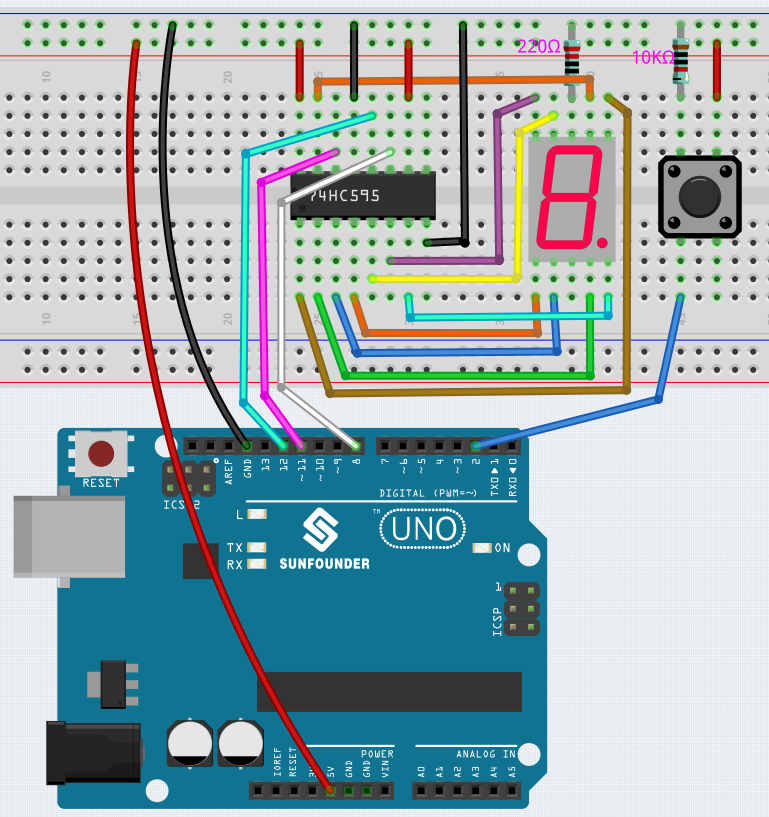

Câblage

Code

Note

• Ouvrez le fichier 6.2.electronic_dice.ino situé dans le dossier 3in1-kit\basic_project\6.2.electronic_dice.

• Ou copiez ce code dans Arduino IDE.

• Ou téléversez le code via l”Éditeur Web Arduino.

Lorsque le code est téléversé avec succès, l’afficheur 7 segments affichera 0-7 dans un défilement rapide, et lorsque vous appuierez sur le bouton, il affichera un nombre aléatoire et arrêtera de défiler. L’affichage défilant recommence lorsque vous appuyez à nouveau sur le bouton.

Comment ça fonctionne ?

Ce projet est basé sur 5.10 ShiftOut(Affichage à segments) avec un bouton pour démarrer/pauser l’affichage défilant sur l’afficheur 7 segments.

1. Initialisez chaque broche et lisez la valeur du bouton.

   void setup ()
   {

       ...
       attachInterrupt(digitalPinToInterrupt(buttonPin), rollDice, FALLING);
   }


   • L’interruption est utilisée ici pour lire l’état du bouton. La valeur par défaut de buttonPin est basse, qui change de bas à haut lorsque le bouton est pressé.

   • rollDice représente la fonction à appeler lorsque l’interruption est déclenchée, elle est utilisée pour basculer la valeur de la variable state.

   • FALLING signifie que l’interruption est déclenchée lorsque le buttonPin passe de bas à haut.

2. Lorsque la variable state est à 0, la fonction showNumber() est appelée pour faire afficher aléatoirement un nombre entre 1 et 7 sur l’afficheur 7 segments.

   void loop()
   {
       if (state == 0) {
           showNumber((int)random(1, 7));
           delay(50);
       }
   }


3. À propos de la fonction rollDice().

   void rollDice() {
       state = !state;
   }


   Lorsque cette fonction est appelée, elle bascule la valeur de state, par exemple 1 la dernière fois et 0 cette fois.

4. À propos de la fonction showNumber().

   void showNumber(int num) {
       digitalWrite(STcp, LOW); //ground ST_CP and hold low for as long as you are transmitting
       shiftOut(DS, SHcp, MSBFIRST, datArray[num]);
       //return the latch pin high to signal chip that it
       //no longer needs to listen for information
       digitalWrite(STcp, HIGH); //pull the ST_CPST_CP to save the data
   }


   Ceci est le code à l’intérieur de loop() dans le projet 5.10 ShiftOut(Affichage à segments) intégré dans la fonction showNumber().
