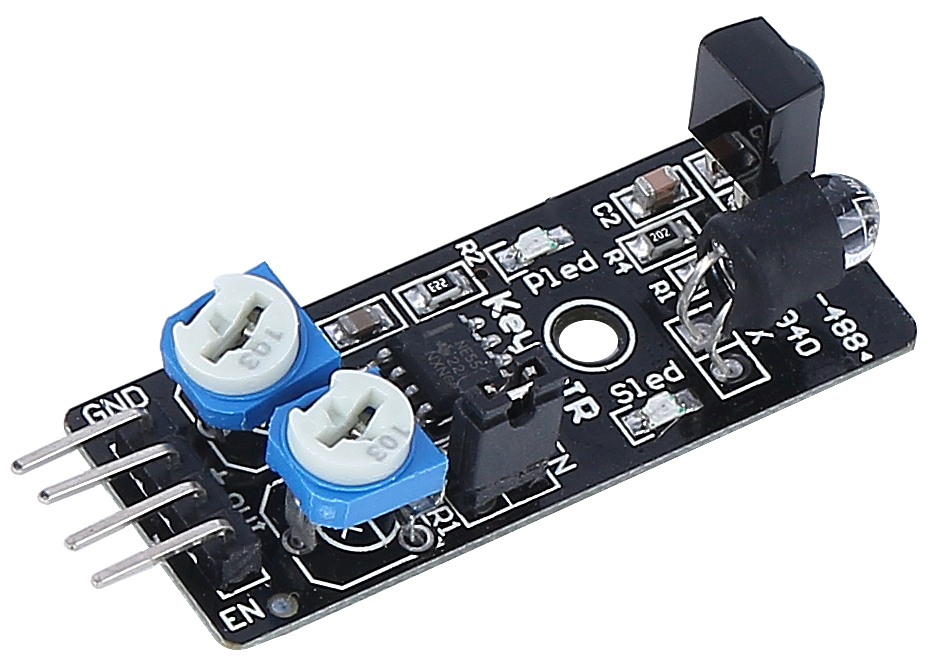

Módulo de evitación de obstáculos por infrarrojos (IR)

../_images/ir_avoid.png

  • GND: Conexión a tierra.

  • +: Entrada de alimentación de 3.3V a 5V DC.

  • Out: Pin de salida de señal. Por defecto, se encuentra en alto y cambia a bajo cuando se detecta un obstáculo.

  • EN: Pin de habilitación del módulo. Cuando está en nivel bajo, el módulo está activado. Por defecto, está conectado a GND mediante un puente de conexión.

Este es un módulo común de evitación de obstáculos por infrarrojos, que utiliza un par de componentes emisores y receptores de IR. Básicamente, el emisor emite luz infrarroja, y cuando un obstáculo se encuentra en la dirección de detección, la luz infrarroja se refleja y es captada por el receptor. En ese momento, el indicador LED se enciende y, tras el procesamiento del circuito, se genera una señal de salida en nivel bajo.

El módulo tiene un rango de detección de 2 a 40 cm, con una excelente capacidad de resistencia a interferencias. Como la reflectividad varía según el color del objeto detectado, los objetos más oscuros (cercanos al negro) reducen la distancia de detección. En una pared blanca, el rango efectivo de detección es de 2 a 30 cm.

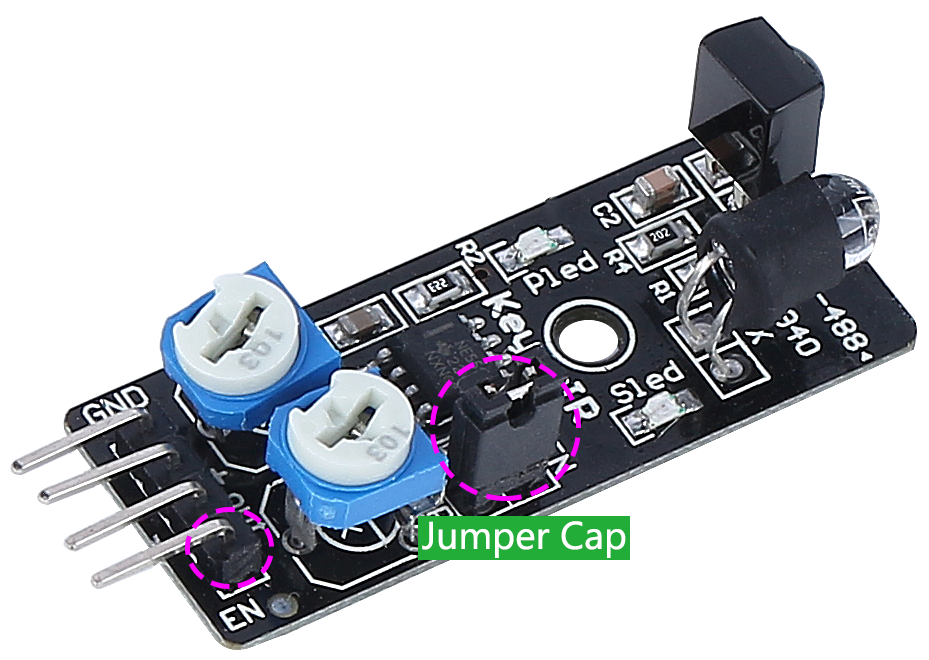

Cuando el pin de habilitación (EN) está en bajo, el módulo está operativo. Si el puente de conexión está insertado, el pin EN queda conectado a GND y el módulo permanecerá siempre activo. Para controlar el EN mediante código, es necesario retirar el puente de conexión.

../_images/ir_avoid_cap.png

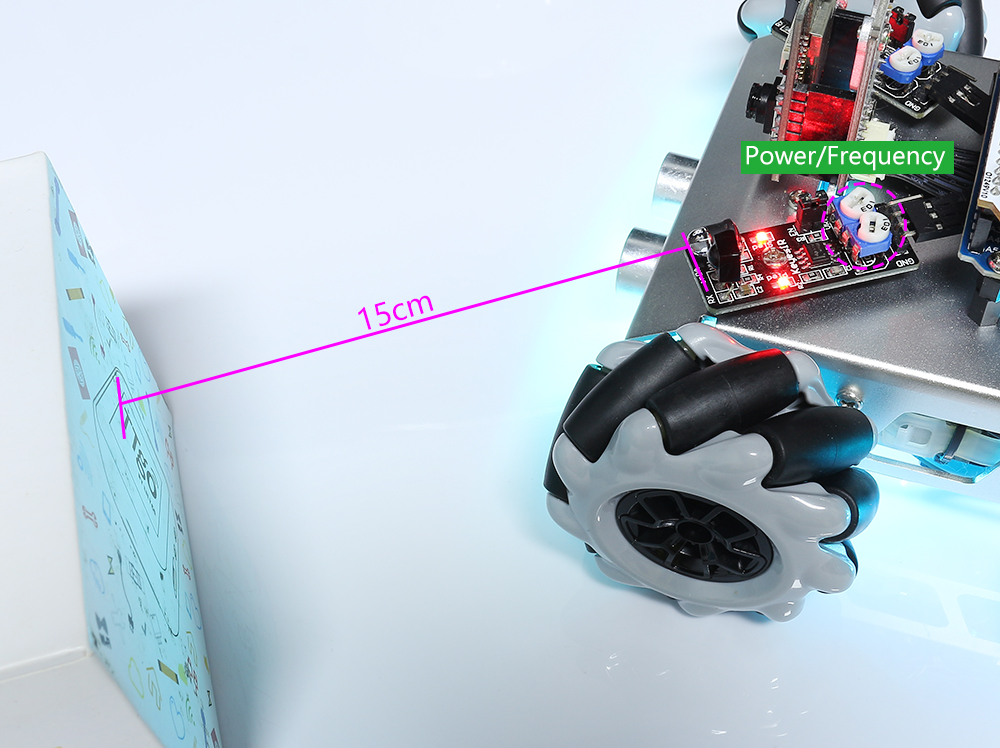

Ajuste de la distancia de detección

Debido a las variaciones en las condiciones de iluminación, la distancia de detección preconfigurada de fábrica puede no ser adecuada para todos los entornos, por lo que se recomienda ajustarla antes de su uso.

El módulo cuenta con dos potenciómetros: uno para ajustar la potencia de emisión y otro para la frecuencia de emisión. Ajustando ambos, se puede modificar la distancia efectiva de detección.

Para calibrarlo, coloca un obstáculo blanco a la distancia deseada y ajusta uno de los potenciómetros hasta que el indicador LED del módulo se encienda. Luego, mueve el obstáculo repetidamente para verificar si el indicador LED se enciende en la distancia esperada.

Si el indicador LED no se enciende en la posición deseada, o permanece encendido constantemente sin apagarse, ajusta el otro potenciómetro hasta obtener la calibración correcta.

../_images/zeus_ir_avoid.jpg

Características

  • Voltaje de operación: 3.3V a 5V

  • Salida: digital (encendido/apagado)

  • Umbral de detección: ajustable mediante dos potenciómetros

  • Rango de detección: 2 a 40 cm

  • Ajuste R5: ajuste de frecuencia a 38 kHz (preconfigurado)

  • Ajuste R6: ajuste del ciclo de trabajo del LED IR (preconfigurado)

  • Temperatura de operación: -10 °C a +50 °C

  • Ángulo efectivo: 35°

  • Interfaz de I/O: conexión de 4 pines (- / + / S / EN)

  • Dimensiones: 45 x 16 x 10 mm

  • Peso: 9 g
