ESP32 CAM

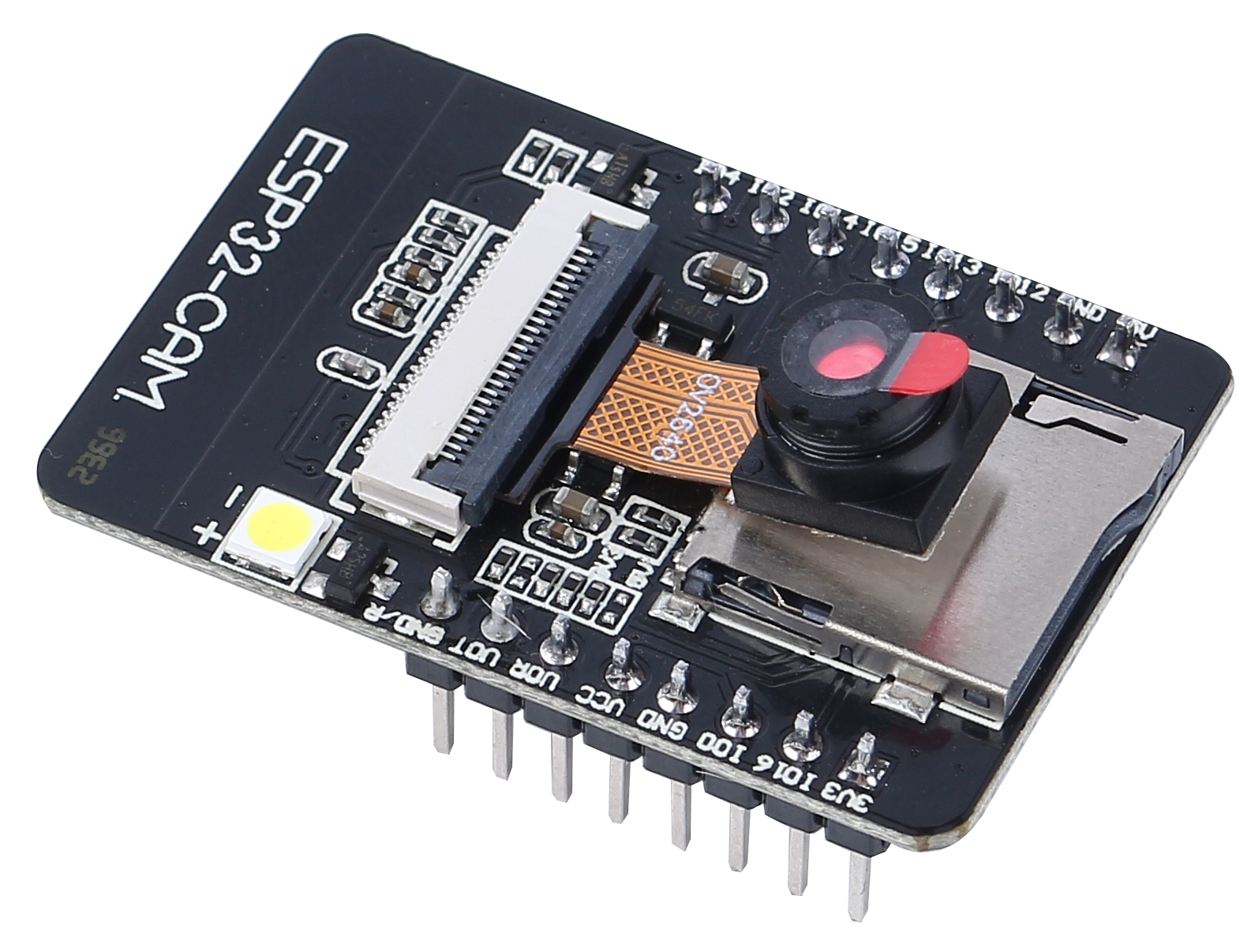

El ESP32-CAM es un módulo de cámara compacto basado en el chip ESP32-S, con un costo aproximado de $10. Además de integrar la cámara OV2640 y múltiples GPIOs para conectar periféricos, cuenta con una ranura para tarjetas microSD, ideal para almacenar imágenes capturadas o archivos para servir a clientes.
Este módulo puede operar de forma independiente como un sistema de tamaño reducido, con dimensiones de 27 x 40.5 x 4.5 mm y un consumo en modo de suspensión profunda de tan solo 6mA.
El ESP32-CAM se puede utilizar en una amplia variedad de aplicaciones IoT, incluyendo dispositivos inteligentes para el hogar, control inalámbrico industrial, monitoreo remoto, identificación inalámbrica mediante códigos QR, sistemas de posicionamiento y muchas otras aplicaciones de IoT. Es una solución versátil y eficiente para proyectos de Internet de las Cosas.
Especificaciones Técnicas
Modelo del módulo |
ESP32-CAM |
Paquete |
DIP-16 |
Dimensiones |
27 x 40.5 x 4.5 (±0.2) mm |
Memoria Flash SPI |
32Mbit por defecto |
RAM |
520KB interna + 8MB PSRAM externa |
Bluetooth |
Bluetooth 4.2 BR/EDR y BLE |
Wi-Fi |
802.11 b/g/n/e/i |
Interfaces soportadas |
UART, SPI, I2C, PWM |
Soporte para tarjeta TF |
Hasta 4GB |
Pines de I/O |
9 |
Velocidad del puerto serie |
115200 bps por defecto |
Formato de salida de imagen |
JPEG (solo compatible con OV2640), BMP, GRAYSCALE |
Rango de frecuencia |
2400 ~ 2483.5MHz |
Tipo de antena |
Antena PCB integrada, ganancia de 2dBi |
Potencia de transmisión |
802.11b: 17±2 dBm (@11Mbps) |
802.11g: 14±2 dBm (@54Mbps) |
|
802.11n: 13±2 dBm (@MCS7) |
|
Sensibilidad de recepción |
CCK, 1 Mbps: -90 dBm |
CCK, 11 Mbps: -85 dBm |
|
6 Mbps (1/2 BPSK): -88 dBm |
|
54 Mbps (3/4 64-QAM): -70 dBm |
|
MCS7 (65 Mbps, 72.2 Mbps): -67 dBm |
|
Consumo de energía |
Flash apagado: 180mA @5V |
Flash encendido al máximo brillo: 310mA @5V |
|
Deep-sleep: mínimo 6mA @5V |
|
Moderm-sleep: mínimo 20mA @5V |
|
Light-sleep: mínimo 6.7mA @5V |
|
Seguridad |
WPA/WPA2/WPA2-Enterprise/WPS |
Rango de alimentación |
4.75 - 5.25V |
Temperatura de operación |
-20 ℃ ~ 70 ℃ |
Condiciones de almacenamiento |
-40 ℃ ~ 125 ℃, < 90%RH |
Diagrama de pines del ESP32-CAM

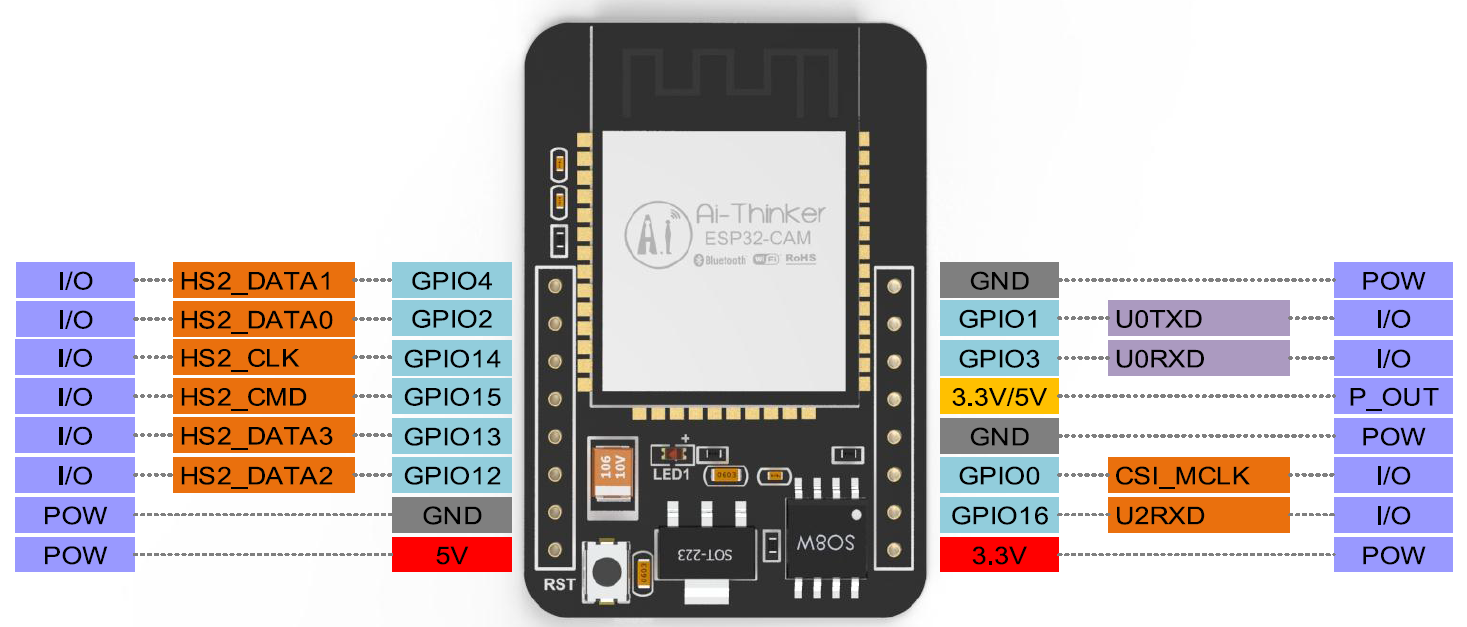

La siguiente imagen muestra el diagrama de pines del módulo ESP32-CAM AI-Thinker.
Dispone de tres GND y tres pines de alimentación: 3.3V, 5V y un pin configurable en 3.3V o 5V.
GPIO 1 y GPIO 3 son los pines de comunicación serie (RXD y TXD). Se requieren para cargar código en la placa.
GPIO 0 es clave, ya que define si el ESP32 entra en modo de carga de firmware. Si GPIO 0 está conectado a GND, el ESP32-CAM entra en modo de carga.
Los siguientes pines están conectados internamente al lector de tarjetas microSD:
GPIO 14: CLK
GPIO 15: CMD
GPIO 2: Data 0
GPIO 4: Data 1 (también conectado al LED integrado)
GPIO 12: Data 2
GPIO 13: Data 3
Notas Importantes
Asegúrate de que la alimentación del módulo sea de al menos 5V 2A, de lo contrario, la imagen podría mostrar líneas de interferencia.
El GPIO32 controla la alimentación de la cámara. Para que la cámara funcione correctamente, GPIO32 debe estar en bajo.
GPIO0 está conectado a la señal XCLK de la cámara. Déjalo desconectado (flotante) cuando uses la cámara, no lo conectes a nivel alto o bajo.
El firmware predeterminado ya está preinstalado en fábrica. Si necesitas cargar otro firmware, hazlo con precaución.
Documentación
Diagrama esquemático: ESP32-CAM schematic diagram
Especificación de la cámara (versión en inglés): ov2640_ds_1.8
Nota
Toda la información anterior proviene de Ai-Thinker
