温度記録器

このプロジェクトでは、Blynkを使って現在の温度とその変化をライングラフで確認できます。

注釈

このプロジェクトに取り掛かる前に、 Blynkを始めよう を完了することをお勧めします。これにより、Blynkについての基本的な理解が得られます。

必要なコンポーネント

このプロジェクトで必要な部品は以下の通りです。

一式をまとめて購入すると便利です。下記にリンクを掲載しています：

名称

このキットのアイテム

リンク

Raphaelキット

337

Raphael Kit

部品を個別に購入する場合は、以下のリンクからどうぞ。

部品説明

購入リンク

GPIO拡張ボード

BUY

ブレッドボード

BUY

ジャンパーワイヤー

BUY

抵抗器

BUY

湿温センサモジュール

BUY

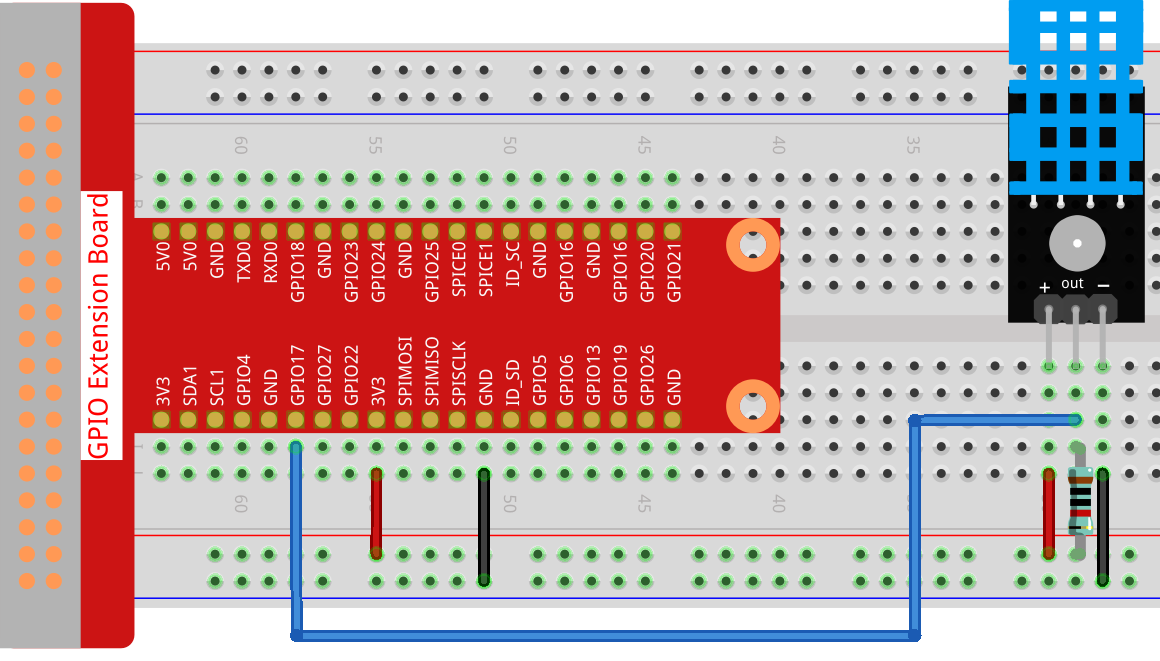

1. 配線

../../_images/wiring_blynk_temp.png

2. ウィジェットとデータストリームの作成

  1. 右上のメニューアイコンをクリックし、ダッシュボードの編集を選択します。

    ../../_images/sp220913_180231.png

  2. ダッシュボードにゲージウィジェットとチャートウィジェットを追加します。

    ../../_images/sp220914_175437.png

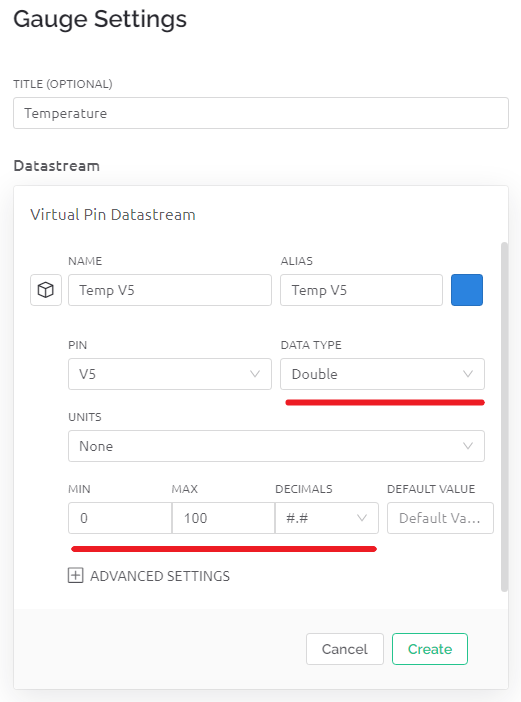

  3. ゲージウィジェット用のデータストリーム（V5を使用）を作成します。温度表示に使用します。 DATA TYPE は Double 、 DECIMALS は #. # （有効数字2桁）に設定します。

    ../../_images/sp220914_182300.png

  4. チャートウィジェットに先ほど作成したV5データストリームを追加します。

    ../../_images/sp220914_183039.png

  5. 設定が完了したら、右上にある「保存して適用」をクリックします。

    ../../_images/sp220913_182300.png

3. コードの実行

  1. コードを編集します。

cd ~/blynk-raspberrypi-python
sudo nano blynk_temp.py

  1. 下記の行を見つけて、 BLYNK_AUTH_TOKEN を貼り付けます。

BLYNK_AUTH = 'YourAuthToken'

  1. コードを実行します。

sudo python3 blynk_temp.py

  1. Blynkのダッシュボードで、温度やその変化のライングラフを確認できます。

    ../../_images/sp220915_101137.png

  2. モバイルデバイスでBlynkを利用する場合は、 モバイルデバイスでBlynkを使う方法 を参照してください。
