ドア・ウィンドウセンサー

外出先で「家のドアや窓は閉まっているのだろうか？」と不安に思ったことはありませんか？

このプロジェクトでは、リードスイッチと磁石を使用して、ドアや窓の開閉状態を感知するセンサーを作成します。

このセンサーと磁石をドアや窓の両側に取り付けることで、スマートフォンのBlynkアプリを使って、ドアや窓がしっかり閉まっているかどうかを確認できます。

注釈

このプロジェクトを始める前に、 Blynkを始めよう を完了させることをお勧めします。これにより、Blynkについてより深く理解できます。

必要なコンポーネント

このプロジェクトには以下の部品が必要です。

一式をまとめて購入するのが便利です。以下がリンクです：

名前	このキットのアイテム	リンク
Raphael Kit	337	Raphael Kit

個別に購入する場合は、以下のリンクからどうぞ。

部品説明	購入リンク
GPIO拡張ボード	BUY
ブレッドボード	BUY
ジャンパーワイヤー	BUY
リードスイッチモジュール	BUY

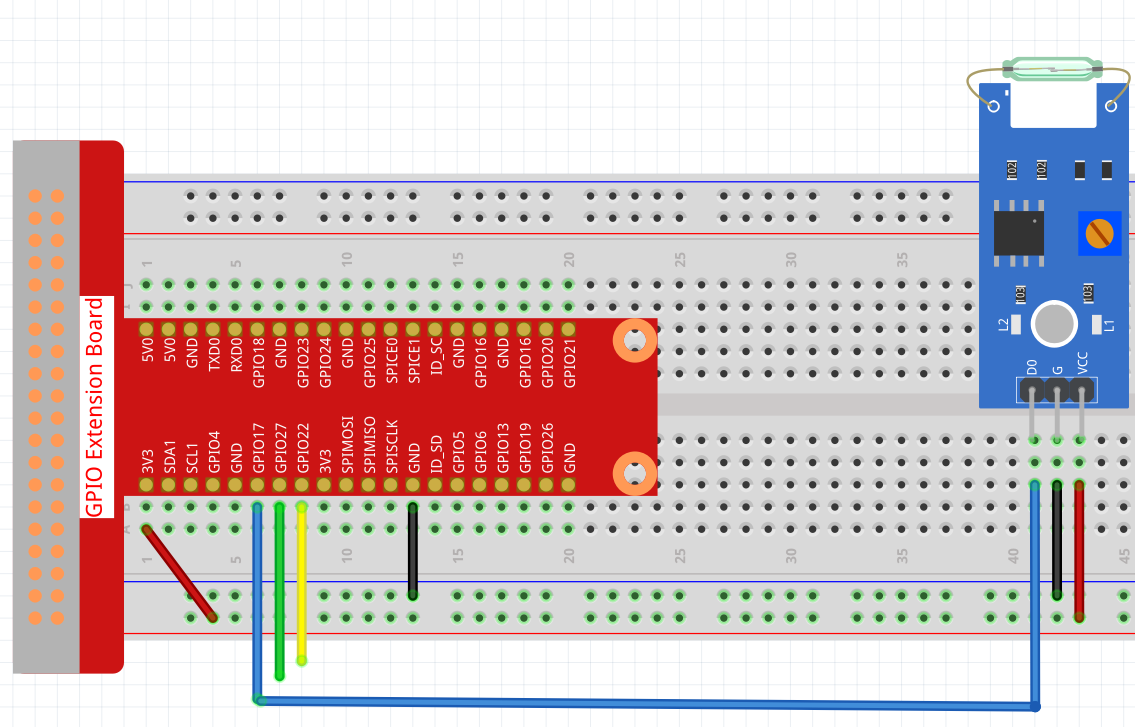

1. 配線

2. データストリームの作成

1. 右上隅のメニューアイコンをクリックし、ダッシュボードの編集を選びます。



2. データストリームページに移動し、新しいデータストリームを作成します。



3. バーチャルピンV4を作成します。



4. すべての設定が完了したら、右上にある「保存して適用」をクリックします。



3. コードの実行

1. コードを編集します。

cd ~/blynk-raspberrypi-python
sudo nano blynk_reed.py

2. 以下の行を見つけて、 BLYNK_AUTH_TOKEN を貼り付けます。

BLYNK_AUTH = 'YourAuthToken'

3. コードを実行します。

sudo python3 blynk_reed.py

4. Blynkアプリを起動

注釈

BlynkのWebページ上でのみデータストリームを作成できますので、モバイルデバイス上のBlynkでウィジェットを作成するためのチュートリアルに進む前に、Webでデータストリームを作成する必要があります。

1. モバイルデバイスでGoogle PlayまたはAPP Storeを開き、「Blynk IoT」（Blynk（レガシー）ではない）と検索してダウンロードします。

2. アプリを開いてログインします。このアカウントはWebクライアントで使用したものと同じでなければなりません。

3. その後、 Dashboard （お持ちでない場合は作成してください）にアクセスすると、モバイル用とウェブ用の Dashboard がそれぞれ独立していることがわかります。



4. Edit アイコンをクリックします。

5. 空白エリアをクリックします。

6. LED ウィジェットを選択します。



7. 空白エリアに LED ウィジェットが表示されますので、それをクリックします。

8. LED の設定画面が表示されるので、Webページで設定した V4 データストリームを選択します。

9. Dashboard に戻ると、 LED ウィジェットが色で埋まっていれば、ドアや窓が開いています；色で埋まっていなければ、ドアや窓は閉まっています。
