2.1.4 Interruttore a Scorrimento
Introduzione
In questo progetto, impareremo a utilizzare un interruttore a scorrimento. Di solito, l’interruttore a scorrimento è saldato su un PCB come interruttore di alimentazione, ma qui dobbiamo inserirlo nella breadboard, quindi potrebbe non essere ben fissato. Lo usiamo sulla breadboard per mostrare la sua funzione.

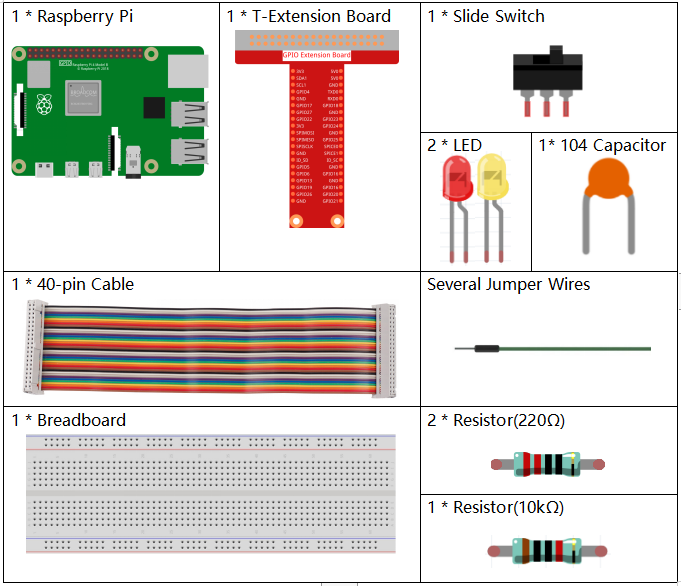

Componenti Necessari
In questo progetto, abbiamo bisogno dei seguenti componenti.
È sicuramente comodo acquistare un kit completo, ecco il link:
Nome |
ARTICOLI IN QUESTO KIT |
LINK |
|---|---|---|
Kit Raphael |
337 |
Puoi anche acquistarli separatamente dai link qui sotto.
INTRODUZIONE AI COMPONENTI |
LINK PER L’ACQUISTO |
|---|---|

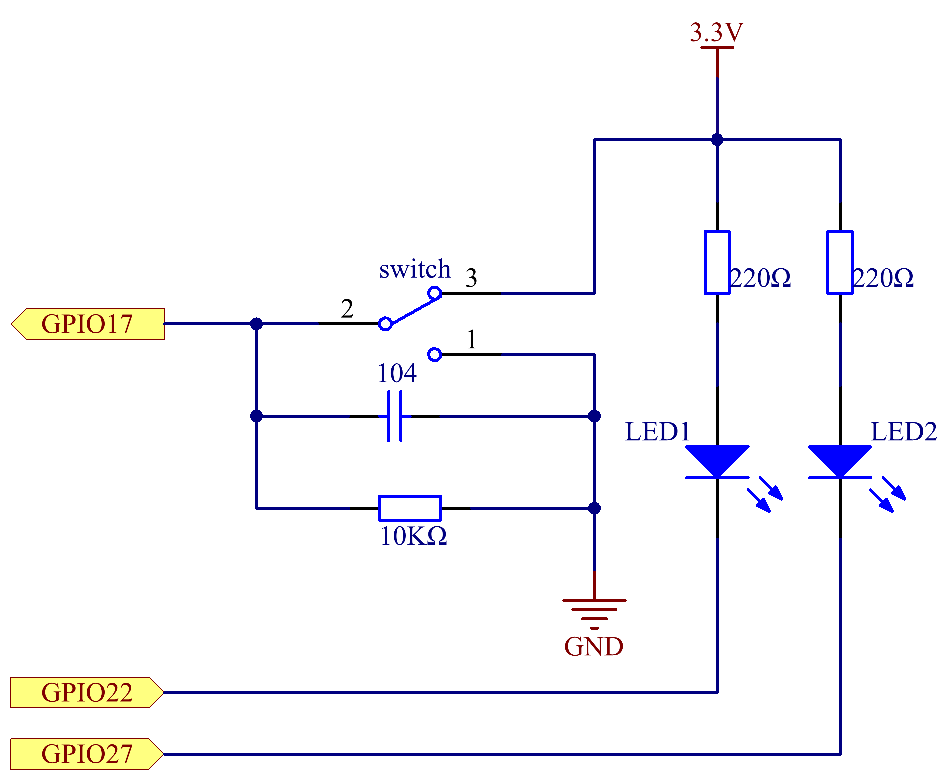

Schema Elettrico
Collega il pin centrale dell’interruttore a scorrimento al GPIO17, e due LED ai pin GPIO22 e GPIO27 rispettivamente. Quando sposti l’interruttore, vedrai i due LED accendersi alternativamente.
Procedure Sperimentali

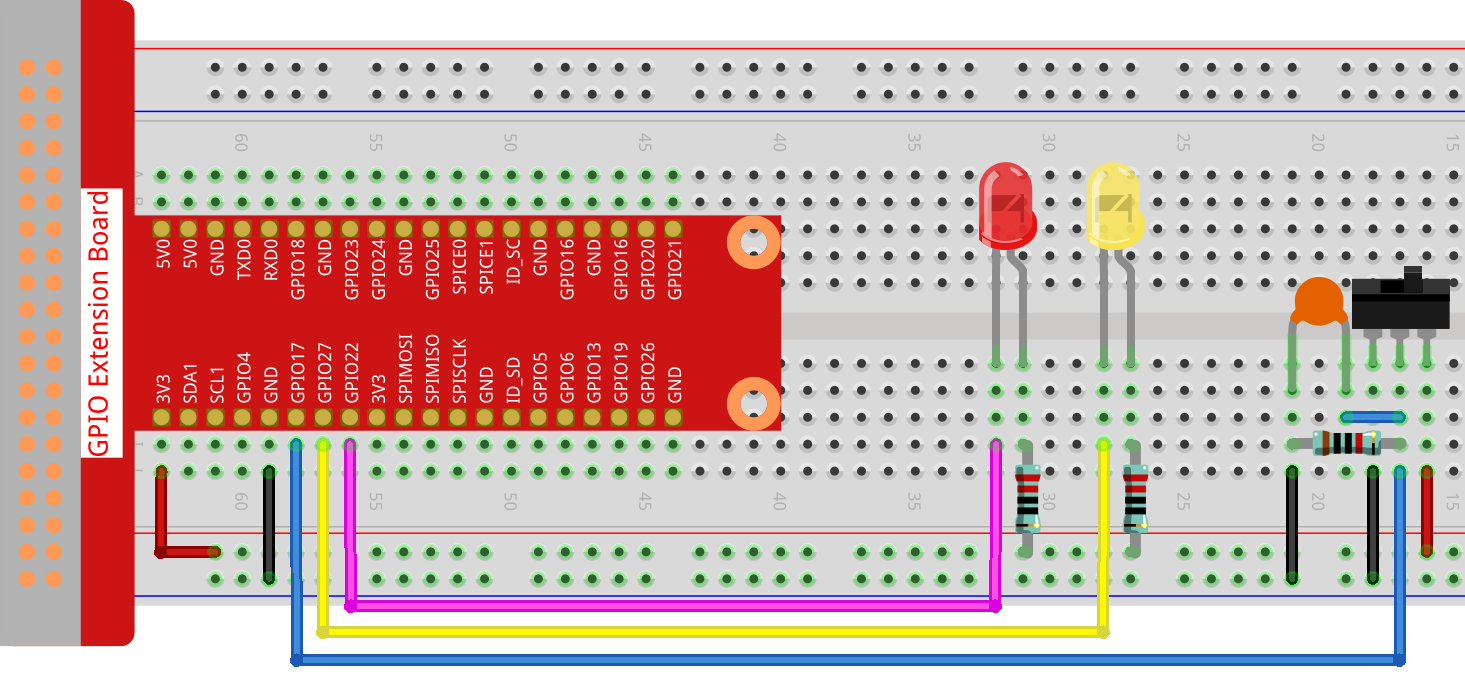

Passo 1: Costruisci il circuito.
Passo 2: Accedi alla cartella del codice.
cd ~/raphael-kit/python
Passo 3: Esegui.
sudo python3 2.1.4_Slider.py
Mentre il codice è in esecuzione, sposta l’interruttore verso sinistra, il LED giallo si accenderà; sposta verso destra e si accenderà il LED rosso.
Codice
Nota
Puoi Modificare/Reimpostare/Copiare/Eseguire/Interrompere il codice qui sotto. Ma prima devi accedere al percorso del codice come raphael-kit/python. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.
import RPi.GPIO as GPIO
import time
# Imposta GPIO17 come pin interruttore a scorrimento, GPIO22 come pin led1, GPIO27 come pin led2
slidePin = 17
led1Pin = 22
led2Pin = 27
# Definisci una funzione di setup per alcune impostazioni iniziali
def setup():
# Imposta la modalità GPIO su BCM Numbering
GPIO.setmode(GPIO.BCM)
# Imposta slidePin come input
# Imposta ledPin come output,
# e livello iniziale su High(3.3v)
GPIO.setup(slidePin, GPIO.IN)
GPIO.setup(led1Pin, GPIO.OUT, initial=GPIO.HIGH)
GPIO.setup(led2Pin, GPIO.OUT, initial=GPIO.HIGH)
# Definisci una funzione main per il processo principale
def main():
while True:
# interruttore a scorrimento alto, led1 acceso
if GPIO.input(slidePin) == 1:
print (' LED1 ON ')
GPIO.output(led1Pin, GPIO.LOW)
GPIO.output(led2Pin, GPIO.HIGH)
# interruttore a scorrimento basso, led2 acceso
if GPIO.input(slidePin) == 0:
print (' LED2 ON ')
GPIO.output(led2Pin, GPIO.LOW)
GPIO.output(led1Pin, GPIO.HIGH)
time.sleep(0.5)
# Definisci una funzione destroy per pulire tutto dopo
# la fine dello script
def destroy():
# Spegni i LED
GPIO.output(led1Pin, GPIO.HIGH)
GPIO.output(led2Pin, GPIO.HIGH)
# Rilascia le risorse
GPIO.cleanup()
# Se esegui questo script direttamente, fai:
if __name__ == '__main__':
setup()
try:
main()
# Quando viene premuto 'Ctrl+C', il programma
# destroy() verrà eseguito.
except KeyboardInterrupt:
destroy()
Spiegazione del Codice
if GPIO.input(slidePin) == 1:
GPIO.output(led1Pin, GPIO.LOW)
GPIO.output(led2Pin, GPIO.HIGH)
Quando l’interruttore a scorrimento è spostato a destra, il pin centrale e quello di destra sono collegati; il Raspberry Pi legge un livello alto al pin centrale, quindi LED1 si accende e LED2 si spegne.
if GPIO.input(slidePin) == 0:
GPIO.output(led2Pin, GPIO.LOW)
GPIO.output(led1Pin, GPIO.HIGH)
Quando l’interruttore a scorrimento è spostato a sinistra, il pin centrale e quello di sinistra sono collegati; il Raspberry Pi legge un livello basso, quindi LED2 si accende e LED1 si spegne.

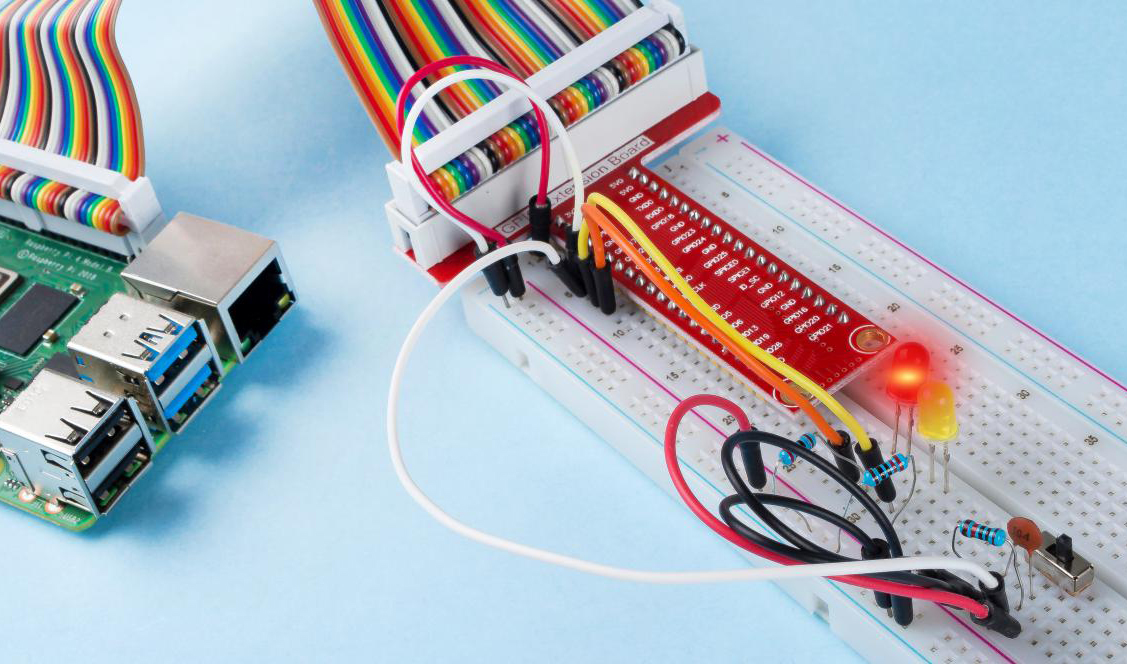

Immagine del Fenomeno
