1.1.2 LED RGB

Introduzione

In questo progetto, controlleremo un LED RGB per farlo lampeggiare in vari colori.

Componenti necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome	OGGETTI IN QUESTO KIT	LINK
Raphael Kit	337	Raphael Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI	LINK PER L’ACQUISTO
Scheda di estensione GPIO	ACQUISTA
Breadboard	ACQUISTA
Cavi Jumper	ACQUISTA
Resistore	ACQUISTA
LED RGB	ACQUISTA

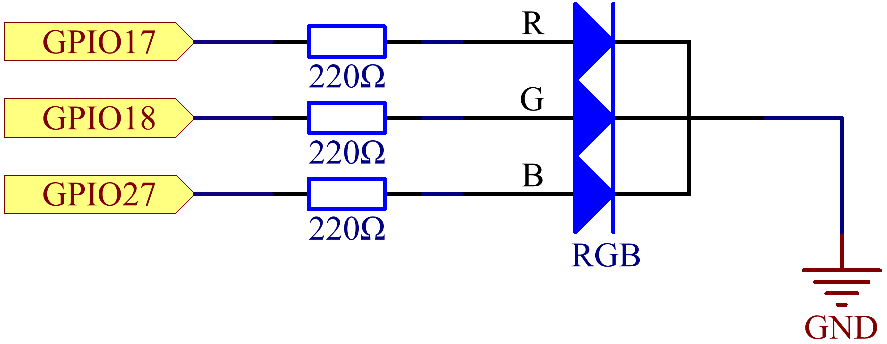

Schema elettrico

Dopo aver collegato i pin di R, G e B a una resistenza di limitazione della corrente, collegali rispettivamente a GPIO17, GPIO18 e GPIO27. Il pin più lungo (GND) del LED si collega al GND del Raspberry Pi. Quando i tre pin ricevono valori PWM diversi, il LED RGB visualizzerà colori differenti.

Procedure sperimentali

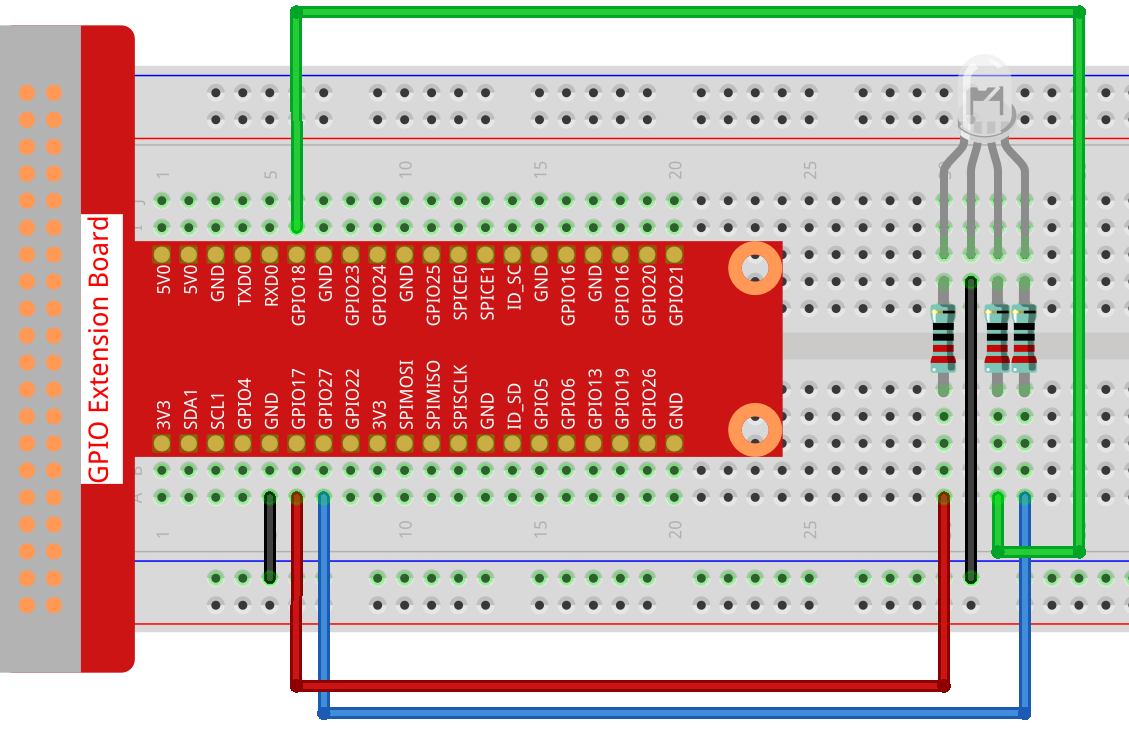

Passo 1: Costruisci il circuito.

Passo 2: Vai alla cartella del codice.

cd ~/raphael-kit/nodejs/

Passo 3: Esegui il codice.

sudo node rgb_led.js

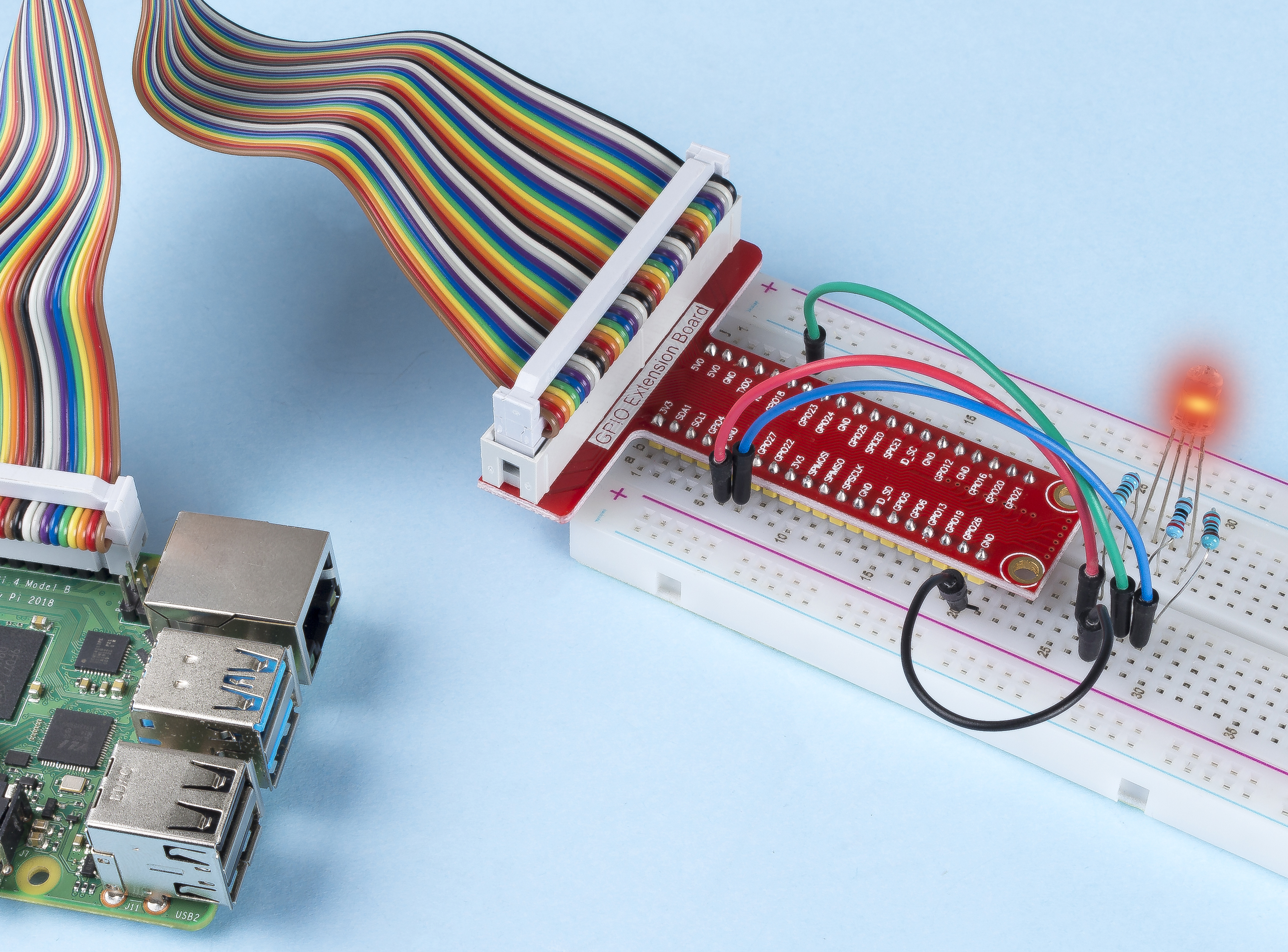

Dopo l’esecuzione del codice, vedrai che il LED RGB visualizza rosso, verde, blu, giallo, rosa e ciano.

Codice

const Gpio = require('pigpio').Gpio;
const ledred = new Gpio(17, { mode: Gpio.OUTPUT });
const ledgreen = new Gpio(18, { mode: Gpio.OUTPUT });
const ledblue = new Gpio(27, { mode: Gpio.OUTPUT });

function colorset(r, g, b) {
    ledred.pwmWrite(r);
    ledgreen.pwmWrite(g);
    ledblue.pwmWrite(b);
}

var color_index = -1;

setInterval(() => {
color_index += 1;
switch (color_index) {
    case 0:
        colorset(0xff, 0x00, 0xFF);
        break;
    case 1:
        colorset(0x00, 0xff, 0x00);
        break;
    case 2:
        colorset(0x00, 0x00, 0xff);
        break;
    case 3:
        colorset(0xff, 0xff, 0x00);
        break;
    case 4:
        colorset(0xff, 0x00, 0xff);
        break;
    case 5:
        colorset(0xc0, 0xff, 0x3e);
        break;
    default:
        color_index=-1;
    }
}, 500);

Spiegazione del codice

const ledred = new Gpio(17,{mode: Gpio.OUTPUT});
const ledgreen = new Gpio(18,{mode: Gpio.OUTPUT});
const ledblue = new Gpio(27,{mode: Gpio.OUTPUT});

Inizializza i pin 17, 18 e 27 in modalità output, e assegnali rispettivamente alle costanti ledred, ledgreen e ledblue.

function colorset(r,g,b){
    ledred.pwmWrite(r);
    ledgreen.pwmWrite(g);
    ledblue.pwmWrite(b);
}

Implementa una funzione colorset(r,g,b), utilizzata per scrivere valori di impulso sui pin 17, 18, 27. La libreria Gpio incapsula la funzione pwmWrite() per scrivere valori di impulso sui pin, con valori compresi tra 0x00 e 0xff. Puoi quindi scrivere valori RGB sul LED RGB tramite la funzione colorset(r,g,b), in modo da farlo visualizzare vari colori.

Nota

Per domande sull’RGB, fai riferimento al sito web: https://www.rapidtables.com/web/color/RGB_Color.html

var color_index = -1;

setInterval(() => {
color_index += 1;
switch (color_index) {
    case 0:
        colorset(0xff, 0x00, 0xFF);
        break;
    case 1:
        colorset(0x00, 0xff, 0x00);
        break;
    case 2:
        colorset(0x00, 0x00, 0xff);
        break;
    case 3:
        colorset(0xff, 0xff, 0x00);
        break;
    case 4:
        colorset(0xff, 0x00, 0xff);
        break;
    case 5:
        colorset(0xc0, 0xff, 0x3e);
        break;
    default:
        color_index=-1;
    }
}, 500);

Il LED RGB è controllato da colorset() che viene eseguito ogni 500ms. Un’istruzione switch case viene utilizzata qui per selezionare il colore emesso dai LED RGB. Poiché color_index viene incrementato di uno a ogni ciclo, il colore di questo LED RGB cambierà in sequenza.
