1.1.3 Grafico a barre LED

Introduzione

In questo progetto, illumineremo sequenzialmente le luci sul grafico a barre LED.

Componenti necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome	OGGETTI IN QUESTO KIT	LINK
Raphael Kit	337	Raphael Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI	LINK PER L’ACQUISTO
Scheda di estensione GPIO	ACQUISTA
Breadboard	ACQUISTA
Cavi Jumper	ACQUISTA
Resistore	ACQUISTA
Grafico a Barre LED	-

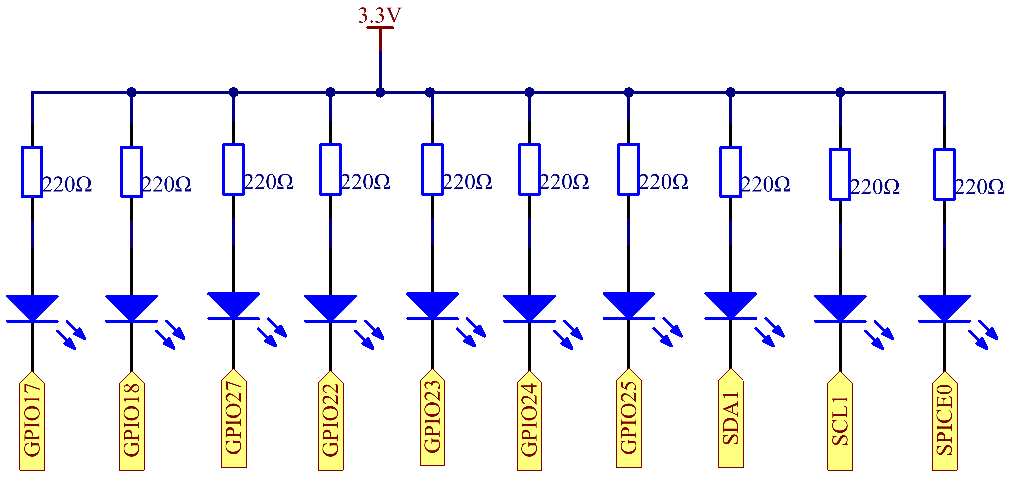

Schema elettrico

Procedure sperimentali

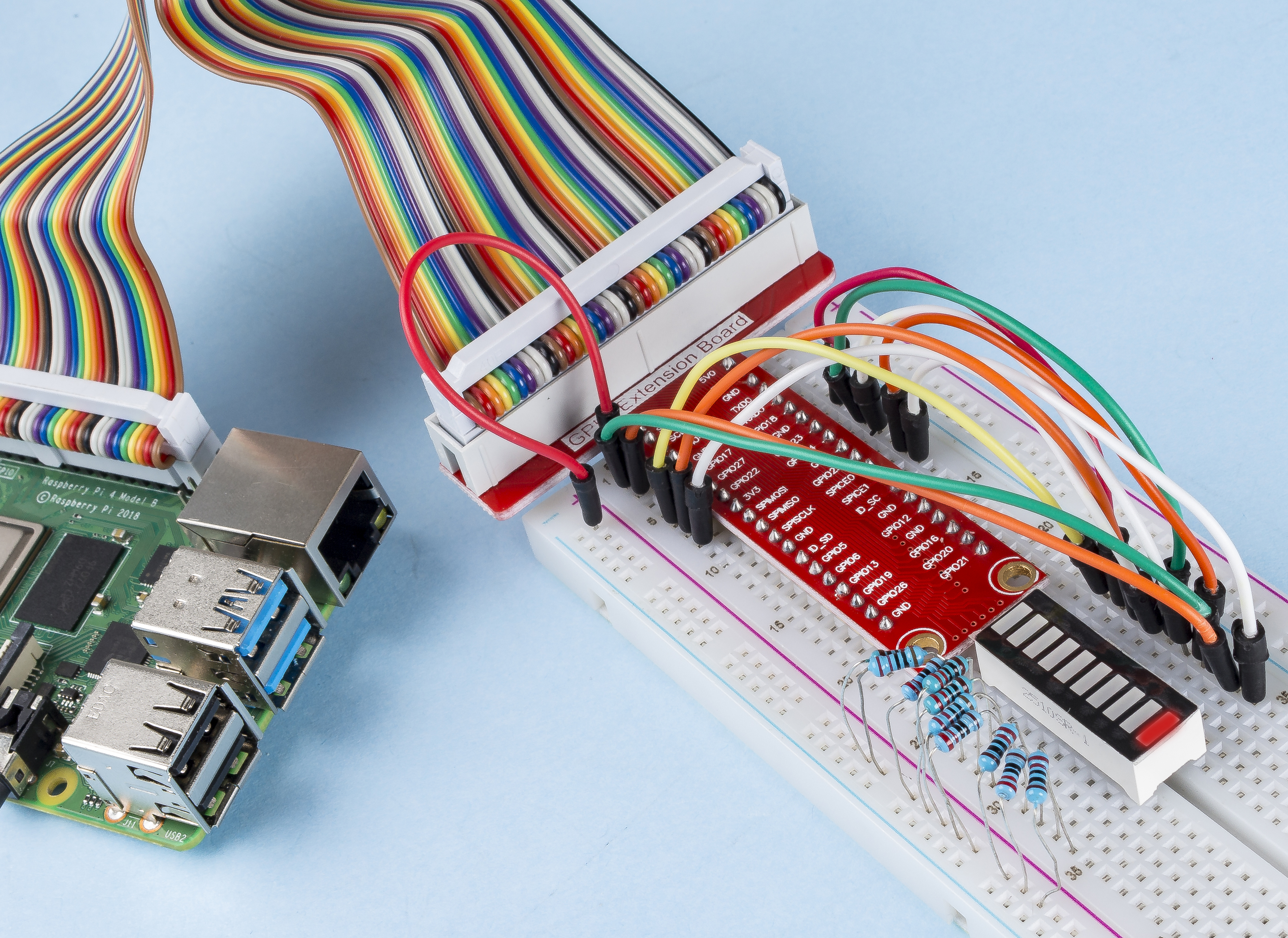

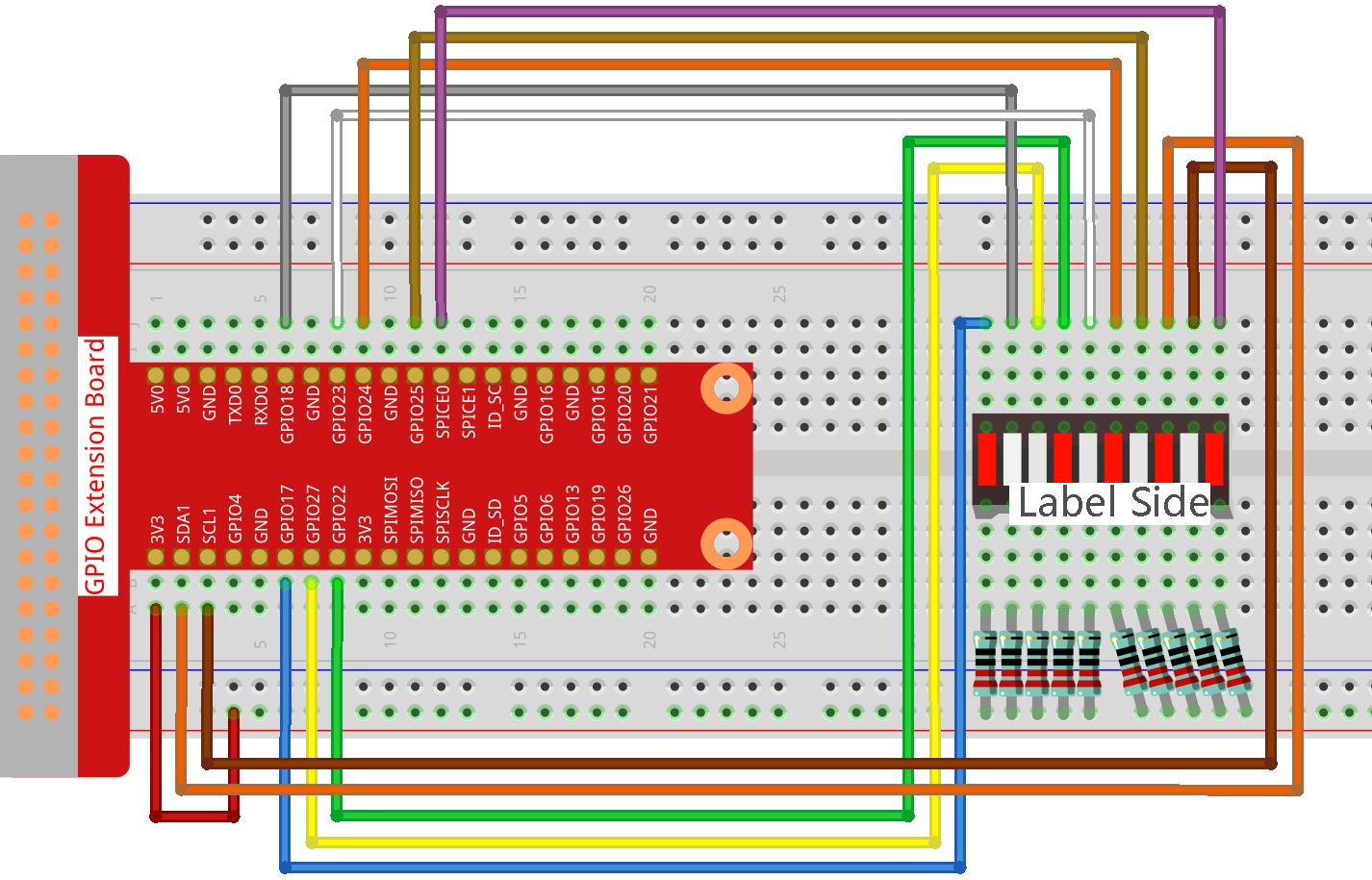

Passo 1: Costruisci il circuito.

Nota

Fai attenzione alla direzione durante il collegamento. Se lo colleghi al contrario, non si accenderà.

Passo 2: Vai alla cartella del codice.

cd ~/raphael-kit/nodejs/

Passo 3: Compila il codice.

sudo node led_bar_graph.js

Dopo l’esecuzione del codice, vedrai i LED sul grafico a barre accendersi e spegnersi regolarmente.

Codice

const Gpio = require('pigpio').Gpio;

var pins = [17, 18, 27, 22, 23, 24, 25, 2, 3, 8];
var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

Spiegazione del codice

var pins = [17,18,27,22,23,24,25,2,3,8];

Poiché il grafico a barre LED utilizzerà più pin, creiamo un array costante pins per memorizzarli in blocchi.

var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

Istanzia questi pin come oggetti leds con un ciclo for.

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

Implementa una funzione oddLedBarGraph() per accendere i LED sulle cifre dispari del grafico a barre LED.

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

Implementa una funzione evenLedBarGraph() per accendere i LED sulle cifre pari del grafico a barre LED.

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

Lo stato operativo del LED viene alternato ogni 500ms.
