1.3.1 Moteur

Introduction

Dans ce projet, nous apprendrons à utiliser le L293D pour piloter un moteur à courant continu (DC) et le faire tourner dans le sens horaire et antihoraire. Comme le moteur DC nécessite un courant plus important, par mesure de sécurité, nous utilisons ici le module d’alimentation pour alimenter les moteurs.

Composants Nécessaires

Pour ce projet, nous avons besoin des composants suivants.

Il est vraiment pratique d’acheter un kit complet, voici le lien :

Nom	ARTICLES DANS CE KIT	LIEN
Kit Raphael	337	Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DU COMPOSANT	LIEN D’ACHAT
Carte d’extension GPIO	ACHETER
Plaque d’expérimentation (Breadboard)	ACHETER
Fils de Liaison	ACHETER
Module d’Alimentation	-
L293D	-
Moteur à courant continu	ACHETER

Schéma de Câblage

Branchez le module d’alimentation sur la breadboard, et insérez le cavalier sur la broche 5V, il délivrera alors une tension de 5V. Connectez la broche 1 du L293D au GPIO22 et réglez-la à un niveau haut. Connectez la broche 2 au GPIO27 et la broche 7 au GPIO17, puis réglez une broche sur haut et l’autre sur bas. Ainsi, vous pouvez changer le sens de rotation du moteur.

Procédures Expérimentales

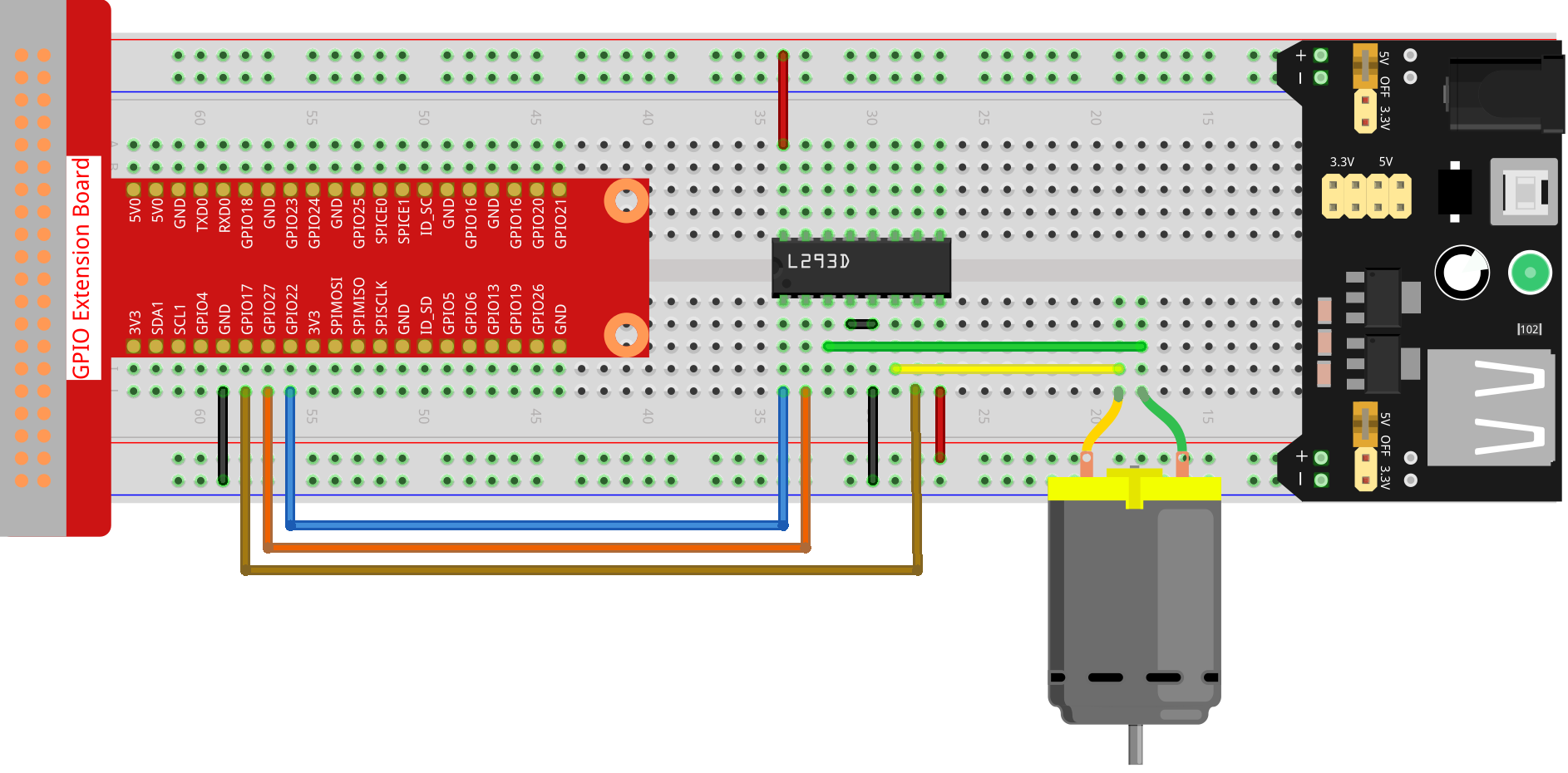

Étape 1 : Construisez le circuit.

Note

Le module d’alimentation peut utiliser une batterie de 9V avec la boucle de batterie de 9V incluse dans le kit. Insérez le cavalier du module d’alimentation dans les bandes de bus de 5V de la breadboard.

Étape 2 : Allez dans le dossier du code.

cd ~/raphael-kit/nodejs/

Étape 4 : Exécutez le code.

sudo node motor.js

Lorsque le code s’exécute, le moteur tourne d’abord dans le sens horaire pendant 1 seconde puis s’arrête pendant 1 seconde, après cela, il tourne dans le sens antihoraire pendant 1 seconde ; ensuite, le moteur s’arrête pendant 1 seconde. Cette série d’actions sera exécutée en boucle.

Code

const Gpio = require('pigpio').Gpio;

MotorPin1 = new Gpio(17, { mode: Gpio.OUTPUT });
MotorPin2 = new Gpio(27, { mode: Gpio.OUTPUT });
MotorEnable = new Gpio(22, { mode: Gpio.OUTPUT });


// Define a motor function to spin the motor
// direction should be
// 2(clockwise), 1(counterclockwise), 0(stop)
function motor(direction) {
    switch (direction) {
        case 2: // Clockwise
            // Set direction
            MotorPin1.digitalWrite(1)
            MotorPin2.digitalWrite(0)
            // Enable the motor
            MotorEnable.digitalWrite(1)
            console.log('Clockwise')
            break;
        case 1:  // Counterclockwise
            // Set direction
            MotorPin1.digitalWrite(0)
            MotorPin2.digitalWrite(1)
            // Enable the motor
            MotorEnable.digitalWrite(1)
            console.log('Counterclockwise')
            break;
        case 0: // Stop
            // Disable the motor
            MotorEnable.digitalWrite(0)
            console.log('Stop')

    }
}

process.on('SIGINT', function () {
    MotorEnable.digitalWrite(0)
    process.exit();
})

let index=-1
setInterval(() => {
    index=(index+1)%3
    motor(index)
}, 1000)

Explication du Code

MotorPin1 = new Gpio(17, { mode: Gpio.OUTPUT });
MotorPin2 = new Gpio(27, { mode: Gpio.OUTPUT });
MotorEnable = new Gpio(22, { mode: Gpio.OUTPUT });

Importer le module pigpio et créer trois objets de la classe Gpio pour contrôler les trois ports IO de Gpio17, Gpio27 et Gpio22.

function motor(direction) {
    switch (direction) {
        case 2: // Clockwise
            // Set direction
            MotorPin1.digitalWrite(1)
            MotorPin2.digitalWrite(0)
            // Enable the motor
            MotorEnable.digitalWrite(1)
            console.log('Clockwise')
            break;
        case 1:  // Counterclockwise
            // Set direction
            MotorPin1.digitalWrite(0)
            MotorPin2.digitalWrite(1)
            // Enable the motor
            MotorEnable.digitalWrite(1)
            console.log('Counterclockwise')
            break;
        case 0: // Stop
            // Disable the motor
            MotorEnable.digitalWrite(0)
            console.log('Stop')

    }
}

Définir une fonction motor() pour contrôler le moteur,

Lorsque la direction est égale à 2, le port MotorPin1 écrit un niveau haut, le port MotorPin2 écrit un niveau bas, et le port d’activation MotorEnable écrit un niveau haut, et le moteur tourne dans le sens horaire.
Lorsque la direction est égale à 1, le port MotorPin1 écrit un niveau bas, le port MotorPin2 écrit un niveau haut, et le port d’activation MotorEnable écrit un niveau haut, et le moteur tourne dans le sens antihoraire.
Lorsque la direction est égale à 0, le port d’activation MotorEnable écrit un niveau bas, et le moteur s’arrête de tourner.

let index=-1
setInterval(() => {
    index=(index+1)%3
    motor(index)
}, 1000)

Faire tourner le moteur alternativement dans le sens horaire et antihoraire, avec un intervalle de 1 seconde.

process.on('SIGINT', function () {
    MotorEnable.digitalWrite(0)
    process.exit();
})

Lorsqu’il est détecté que ctrl+c is pressé, MotorEnable écrit un niveau bas pour arrêter le moteur de tourner.
