2.1.7 Potenciómetro

Nota

../_images/mcp3008_and_adc0834.jpg

Dependiendo de la versión de su kit, identifique si tiene ADC0834 o MCP3008 y continúe con la sección correspondiente.

Introducción

La función ADC se puede usar para convertir señales analógicas en señales digitales, y en este experimento, se utiliza el ADC0834 para obtener la función que involucra ADC. Aquí, implementamos este proceso usando un potenciómetro. El potenciómetro cambia la cantidad física – voltaje, que es convertido por la función ADC.

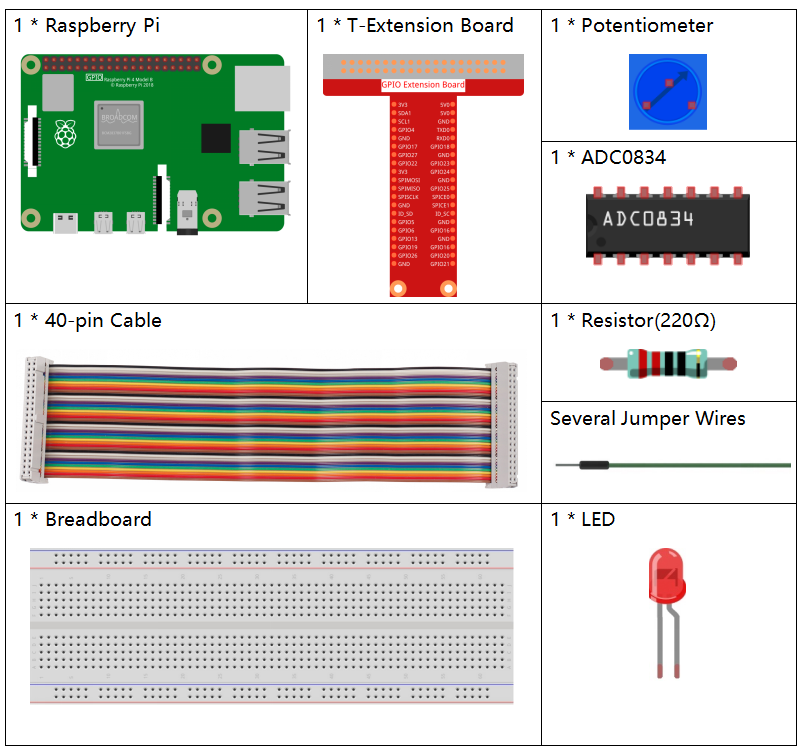

Componentes necesarios

En este proyecto, necesitamos los siguientes componentes.

../_images/list_2.1.4_potentiometer.png

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre

ELEMENTOS EN ESTE KIT

ENLACE

Kit Raphael

337

Raphael Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DE COMPONENTES

ENLACE DE COMPRA

Placa de Extensión GPIO

COMPRAR

Protoboard

COMPRAR

Cables de Puente

COMPRAR

Resistor

COMPRAR

LED

COMPRAR

Potenciómetro

COMPRAR

ADC0834

-

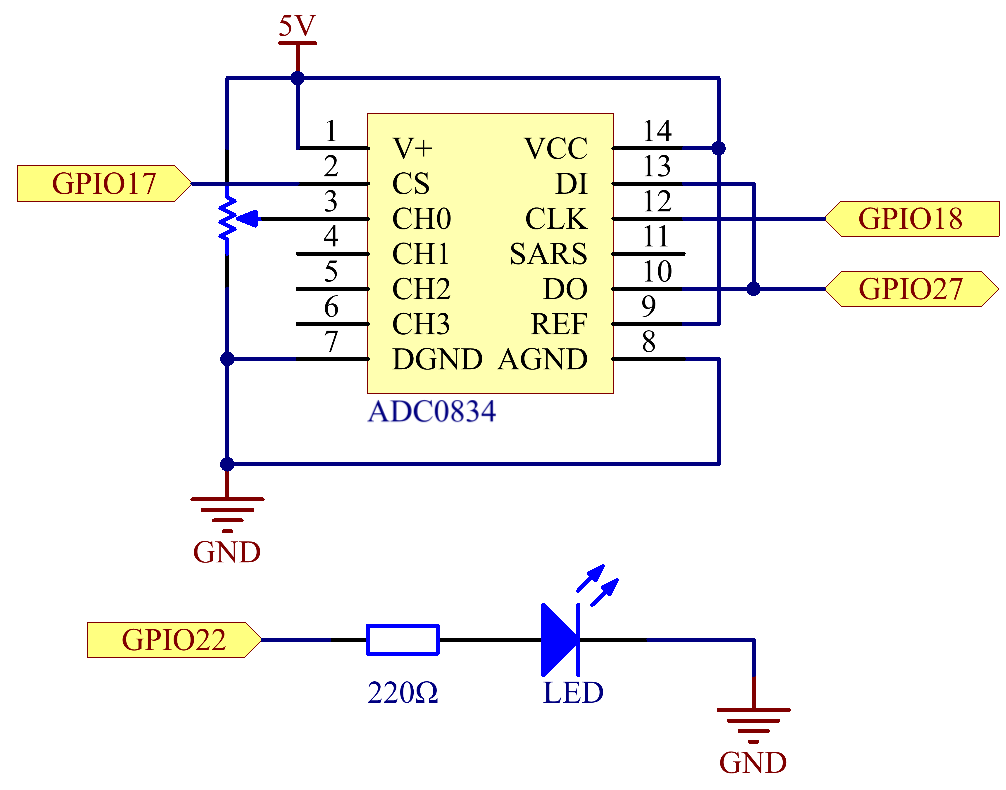

Diagrama esquemático

../_images/image311.png ../_images/image312.png

Procedimientos Experimentales

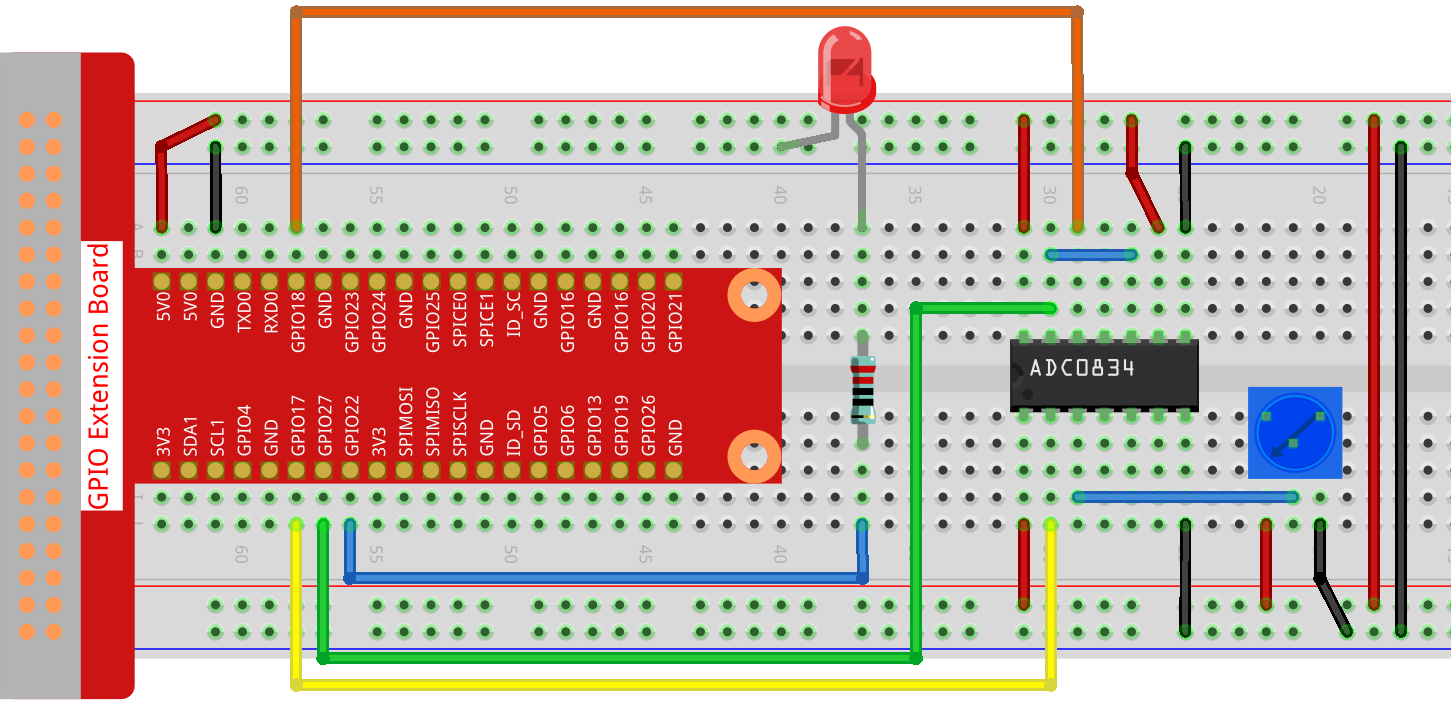

Paso 1: Construye el circuito.

../_images/image180.png

Nota

Coloca el chip siguiendo la posición correspondiente mostrada en la imagen. Nota que las ranuras del chip deben estar a la izquierda cuando se coloque.

Paso 2: Ve a la carpeta del código.

cd ~/raphael-kit/nodejs/

Paso 3: Ejecuta el código.

sudo node potentionmeter.js

Después de ejecutar el código, gira el mando del potenciómetro y la intensidad del LED cambiará en consecuencia.

Código

const Gpio = require('pigpio').Gpio;
const ADC0834 = require('./adc0834.js').ADC0834;

const adc = new ADC0834(17, 18, 27);
const led = new Gpio(22, {mode: Gpio.OUTPUT});

setInterval(() => {
    adc.read(0).then((value) => {
        console.log(`Current analogVal: ${value}\n`);
        led.pwmWrite(value);
    }, (error)=>{
        console.log("Error: " + error);
    });
}, 100);

Explicación del Código

const Gpio = require('pigpio').Gpio;

Importa el módulo pigpio.

const ADC0834 = require('./adc0834.js').ADC0834;

Importamos un constructor ADC0834 para usar el módulo adc0834.

const adc = new ADC0834(17, 18, 27);

Instancia un objeto ADC0834, los tres parámetros son sus tres pines.

Este es un objeto promesa, puede que necesites entender el concepto desde el siguiente enlace.

setInterval(() => {
    adc.read(0).then((value) => {
        console.log(`Current analogVal: ${value}\n`);
        led.pwmWrite(value);
    }, (error)=>{
        console.log("Error: " + error);
    });
}, 100);

El valor del canal 0 de ADC0834 (el canal 0 está conectado al potenciómetro) se lee cada 100ms, y el valor se almacenará en value.

Imprime value y úsalo para controlar el brillo del LED, ahora puedes ver que el brillo del LED cambia con el valor del potenciómetro.

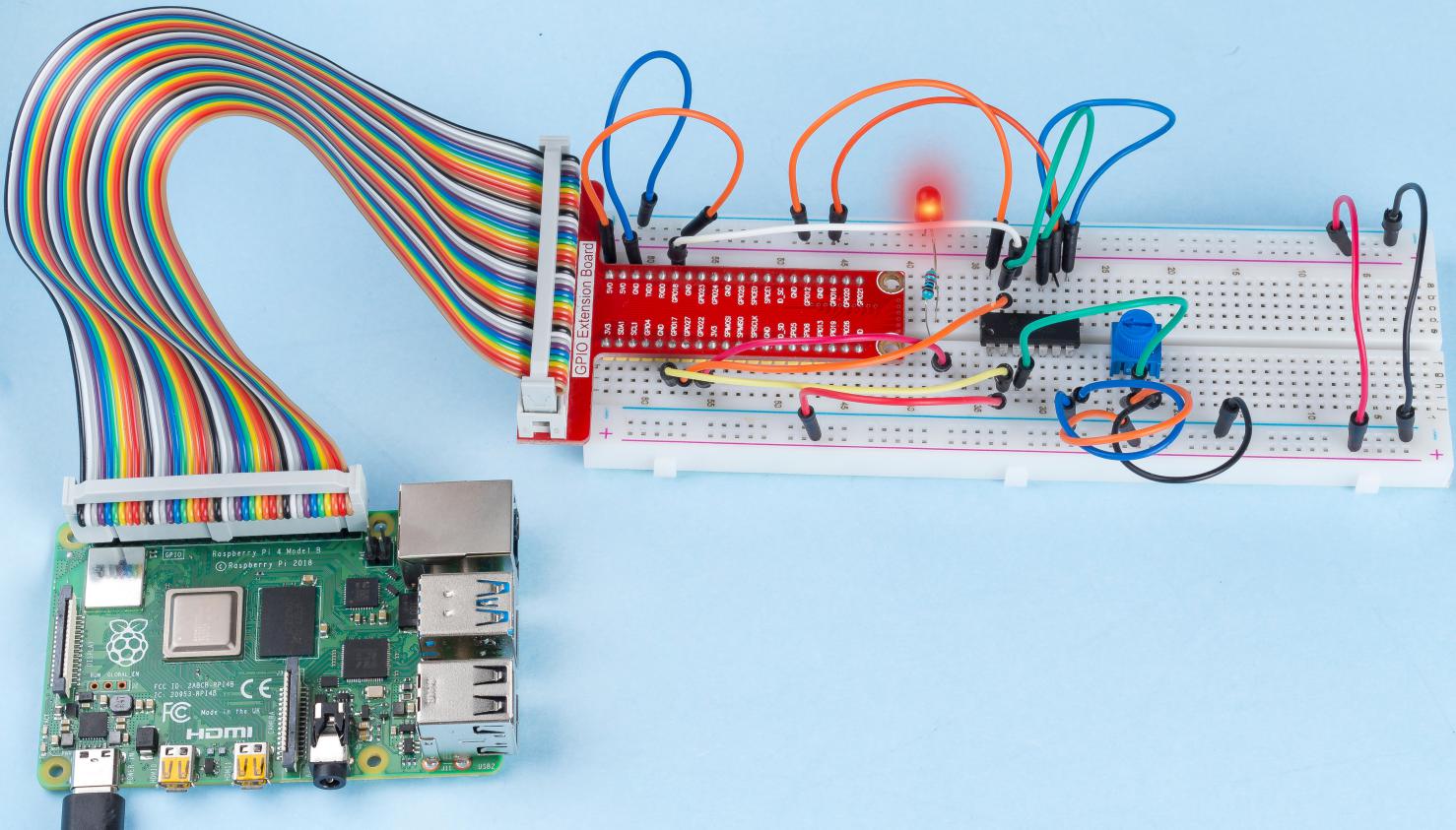

Imagen del Fenómeno

../_images/image181.jpeg
