IO 扩展板

RGB 灯

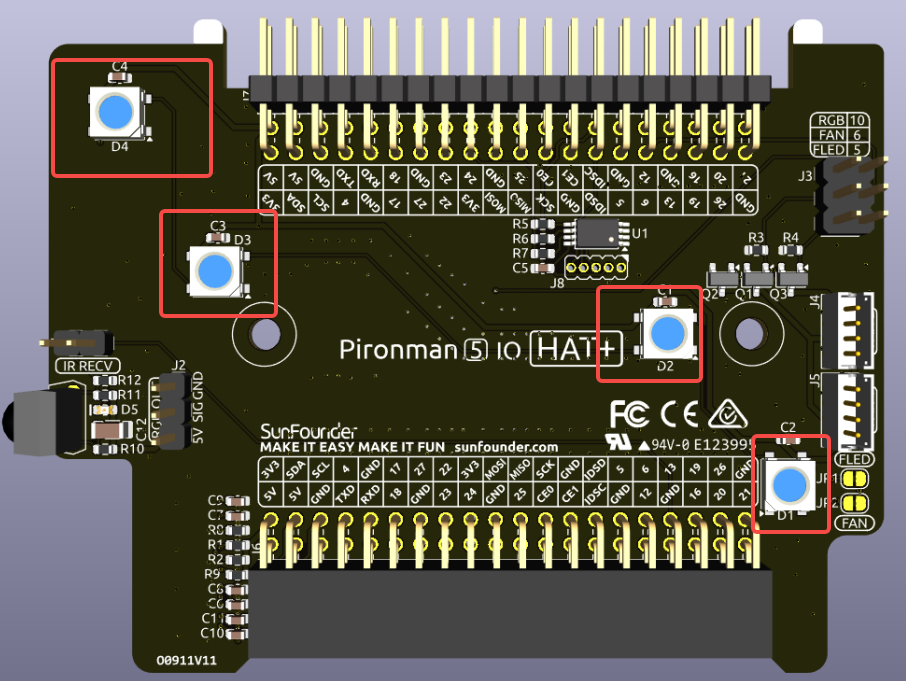

该扩展板集成了 4 颗 WS2812 RGB LED，支持多种自定义控制。用户可以开启或关闭灯效、调节颜色和亮度、切换显示模式，并设定变化速度。

sudo pironman5 -re true

sudo pironman5 -rc fe1a1a

sudo pironman5 -rb 100

切换显示模式，可选项包括： solid/breathing/flow/flow_reverse/rainbow/rainbow_reverse/hue_cycle：

备注

如果 RGB 模式设置为 rainbow 、 rainbow_reverse 或 hue_cycle，将无法使用 sudo pironman5 -rc 设置颜色。

sudo pironman5 -rs breathing

sudo pironman5 -rp 80

RGB LED 由 SPI 驱动，连接至 GPIO10 （SPI 的 MOSI 引脚）。图中两根引脚连接 RGB 到 GPIO10。如不需要此功能，可移除跳线帽。

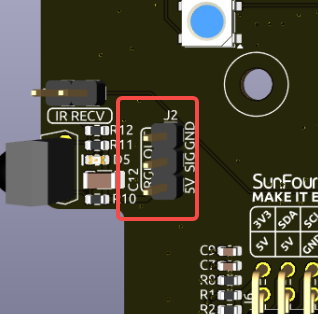

WS2812 LED 支持串联，可外接 RGB 灯带。将 SIG 引脚连接至灯带的 DIN 引脚即可。

默认配置为 4 个 RGB 灯，如需扩展数量，使用以下命令修改：

sudo pironman5 --rgb-led-count [quantity]

示例：

sudo pironman5 --rgb-led-count 12

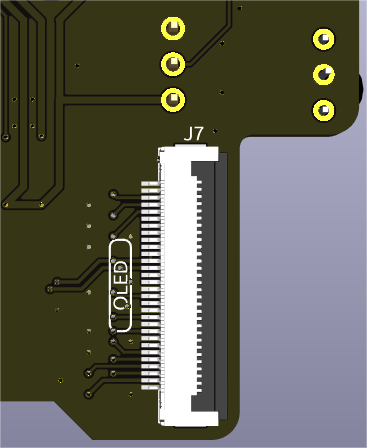

OLED 显示屏地址为 0x3C。

如果屏幕未正常显示，可尝试以下步骤排查问题：

cat /var/log/pironman5/pironman5.log

sudo i2cdetect -y 1

sudo systemctl restart pironman5.service

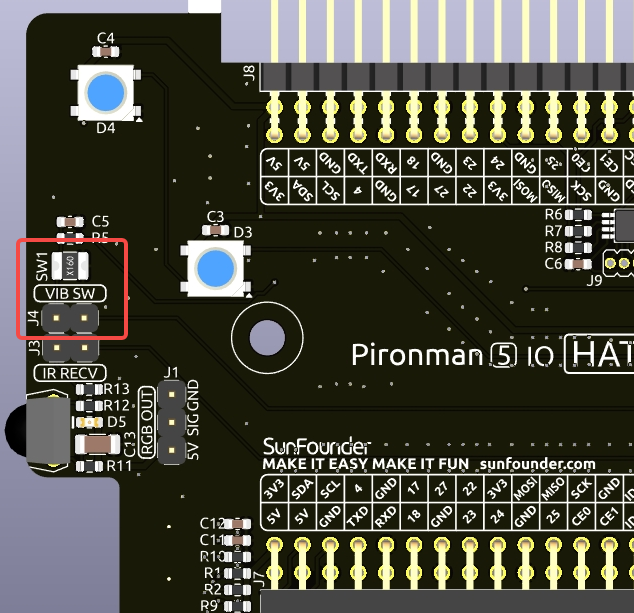

板载振动开关用于在 OLED 显示屏处于休眠模式时将其唤醒。检测到振动时，它会发送信号重新激活 OLED，使显示屏在空闲时保持关闭，并在检测到运动时自动唤醒。

如果移除振动开关的跳线帽，唤醒功能将被禁用。一旦 OLED 进入休眠模式，将无法再被唤醒。此选项适用于希望将相应 GPIO 引脚用于其他用途的高级用户。

备注

跳线帽安装：振动唤醒已启用。

跳线帽移除：OLED 关闭后无法唤醒，引脚可释放用于其他用途。

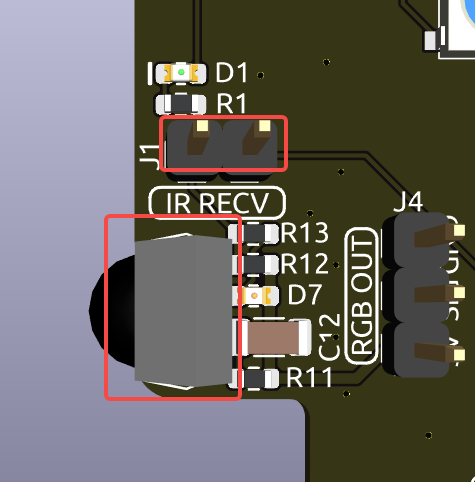

要启用红外接收器，请确认连接无误并安装所需模块：

sudo ls /dev |grep lirc

sudo apt-get install lirc -y

mode2 -d /dev/lirc0

IO 扩展板支持最多连接两颗 5V 非 CPU 风扇，两者统一控制。

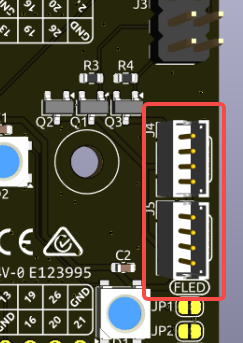

J4 和 J5 是两组风扇接口，需要将风扇连接到这里。

两组 2 针风扇连接器及跳线帽默认连接至 GPIO6（风扇）和 GPIO5（风扇灯），支持 GPIO 控制。如果不需要风扇控制功能，可移除跳线帽释放引脚。

跳线帽移除后风扇默认关闭。如需风扇开机即转动，可在下方焊盘处加锡桥接，此时风扇将在系统通电时开启、关机时关闭，但不再支持 GPIO 控制。

例如，若设置为 1: 性能模式，GPIO 风扇将在温度达到 50°C 时启动。

sudo pironman5 -gm 3

如风扇的控制引脚连接至其他 GPIO 引脚，可使用以下命令重新指定：

sudo pironman5 -gp 18

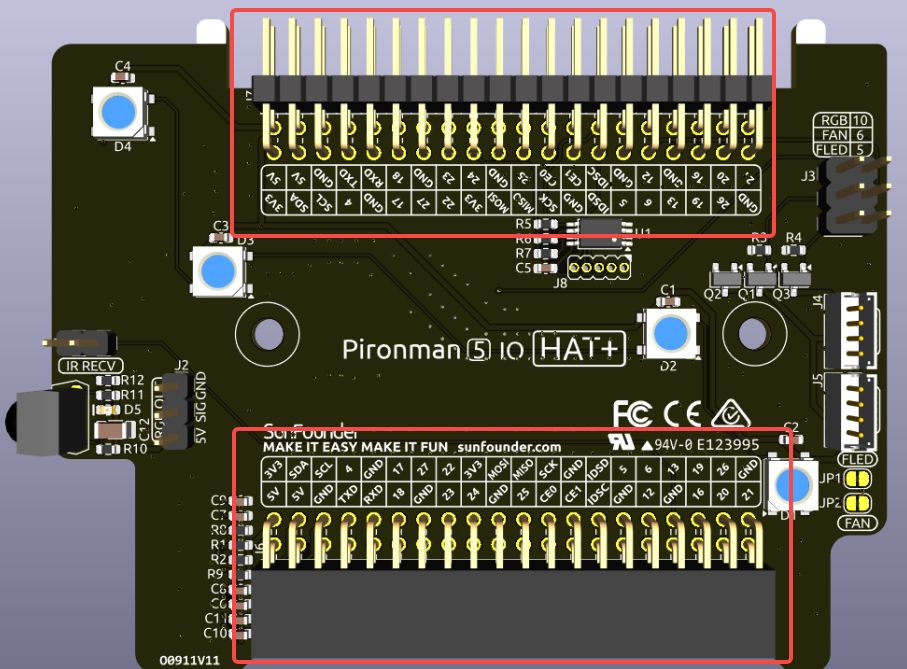

两组直角排针用于拓展树莓派 GPIO，但需注意红外接收器、RGB LED、风扇等占用了部分引脚。可移除相应跳线帽释放引脚。
