风扇

CPU 风扇

Pironman 5 MAX 上的 CPU 风扇由树莓派系统控制。

为了应对树莓派 5 在高负载下的散热需求，Pironman 5 MAX 采用了智能散热系统的设计，配置了一枚主控 CPU 风扇和两枚辅助 GPIO 风扇。该散热策略与树莓派 5 的温控机制高度集成。

CPU 风扇的运行状态依据树莓派 5 的温度自动调节：

  • 温度低于 50°C：风扇关闭（转速为 0%）。

  • 达到 50°C：风扇低速运行（转速为 30%）。

  • 达到 60°C：风扇中速运行（转速为 50%）。

  • 达到 67.5°C：风扇高速运行（转速为 70%）。

  • 达到 75°C 或更高：风扇全速运行（转速为 100%）。

该温度与风速的对应关系在温度降低时同样适用，并带有 5°C 的滞后回差。当温度下降到每个阈值下 5°C 时，风扇将切换至对应的较低速度。

  • 查看 CPU 风扇状态的命令如下：

    cat /sys/class/thermal/cooling_device0/cur_state

  • 查看 CPU 风扇当前转速的命令：

    cat /sys/devices/platform/cooling_fan/hwmon/*/fan1_input

在 Pironman 5 MAX 中，CPU 风扇是保障树莓派 5 在高负载任务中保持稳定运行、维持最佳工作温度的关键部件。

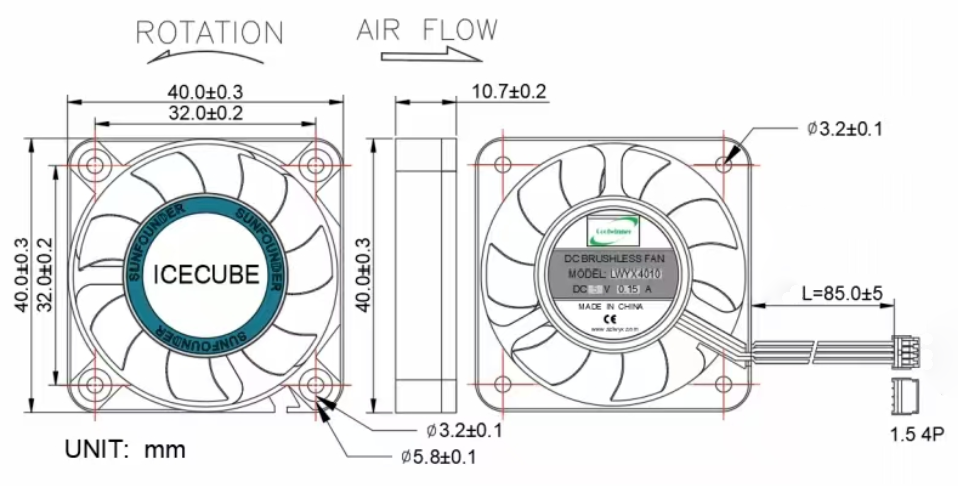

GPIO 风扇

../../_images/size_fan1.png

  • 外形尺寸：40×40×10 毫米

  • 重量：13.5±5 克 / 个

  • 使用寿命：30,000 小时（室温 25°C）

  • 最大风量：2.46 CFM

  • 最大风压：0.62 mm-H2O

  • 噪音水平：22.31 dBA

  • 额定输入电压 / 电流：5V / 0.15A

  • 额定转速：3500±10% RPM

  • 工作温度范围：-10℃~+60℃

  • 存储温度范围：-20℃~+70℃
