Adattatore USB HDMI

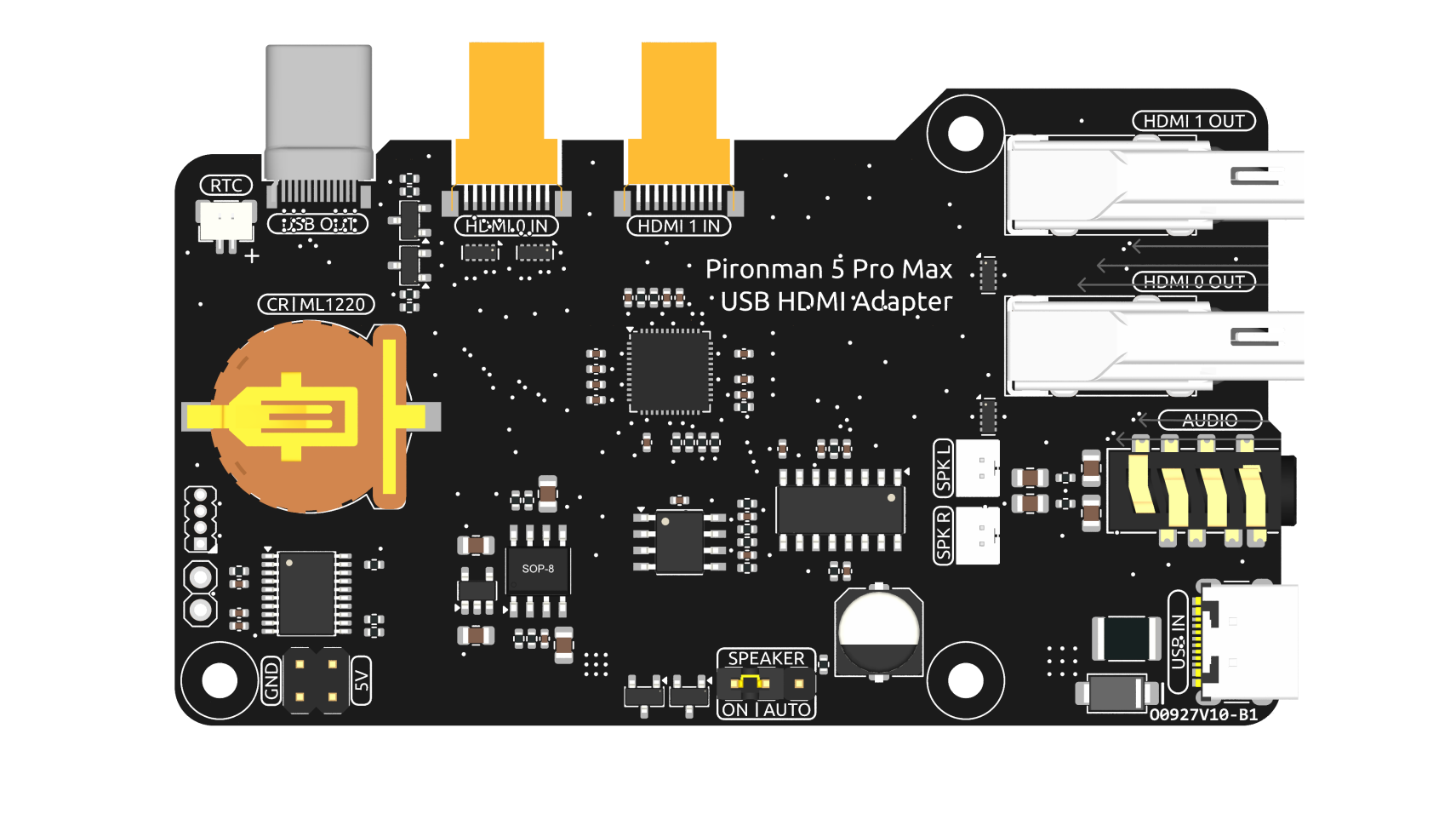

../../_images/hdmi_adapter.png

Questa scheda adattatore USB HDMI è progettata specificamente per il Raspberry Pi 5. La sua funzione principale è quella di riposizionare le connessioni USB e HDMI per allinearle con il lato dell’interfaccia USB del Raspberry Pi, migliorando l’accessibilità e la gestione dei cavi.

Inoltre, la porta HDMI viene convertita in un’interfaccia HDMI Type A standard, offrendo una compatibilità più ampia.

Alimentazione Aggiuntiva per NVMe

La scheda presenta un header di alimentazione 5V specificamente per l’alimentazione NVMe PIP. Insieme a un header di estensione, può essere collegato all’interfaccia di alimentazione aggiuntiva dell’NVMe per fornire potenza extra.

Porta Batteria 1220RTC

È incorporato un supporto per batteria 1220RTC per una comoda installazione di una batteria RTC. Si collega all’interfaccia RTC del Raspberry Pi tramite un cavo reverse SH1.0 2P.

Il supporto batteria è compatibile sia con batterie CR1220 che ML1220. Se si utilizza una ML1220 (batteria al biossido di manganese e litio), la ricarica può essere configurata direttamente sul Raspberry Pi. Nota che la CR1220 non è ricaricabile.

Abilitazione della Ricarica a Goccia

Avvertimento

Se stai utilizzando una batteria CR1220, non abilitare la ricarica a goccia poiché può causare danni irreparabili alla batteria e rischiare di danneggiare la scheda.

Per impostazione predefinita, la funzione di ricarica a goccia per la batteria è disabilitata. I file sysfs indicano la tensione e i limiti di ricarica a goccia correnti:

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
0
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_promax
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

Per abilitare la ricarica a goccia, aggiungi rtc_bbat_vchg a /boot/firmware/config.txt:

  • Apri /boot/firmware/config.txt.

    sudo nano /boot/firmware/config.txt

  • Aggiungi rtc_bbat_vchg a /boot/firmware/config.txt.

    dtparam=rtc_bbat_vchg=3000000

Dopo il riavvio, il sistema visualizzerà:

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
3000000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_promax
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

Questo conferma che la batteria è ora in ricarica a goccia. Per disabilitare questa funzione, rimuovi semplicemente la riga dtparam da config.txt.

Interfaccia Audio

Questa sezione copre le funzionalità di uscita audio della scheda, inclusa l’uscita degli altoparlanti e il jack per cuffie.

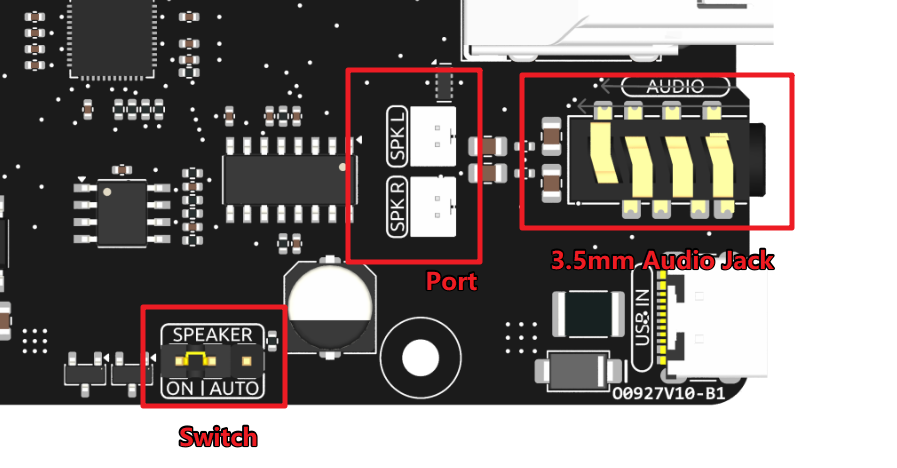

../../_images/hdmi_speaker_port.png

Porta Altoparlante

La scheda presenta un’interfaccia di uscita altoparlanti a due canali che supporta due altoparlanti da 4Ω 3W.

Interruttore Altoparlante

Il segnale audio dell’altoparlante proviene dalla sorgente HDMI0. Se HDMI0 è collegato a un display con altoparlanti integrati, sia gli altoparlanti del Pironman 5 Pro Max che quelli del display potrebbero riprodurre l’audio simultaneamente. Il ponticello SPEAKER ti permette di controllare questo comportamento.

  • Collega il ponticello ai due pin di sinistra (ON) per mantenere gli altoparlanti sempre abilitati.

  • Collega il ponticello ai due pin di destra (AUTO) per far disabilitare automaticamente gli altoparlanti quando vengono inserite le cuffie o quando HDMI0 è collegato.

Pertanto, se desideri utilizzare gli altoparlanti integrati mentre un display HDMI è collegato, puoi:

  • Collegare il display alla porta HDMI1 invece.

  • Impostare il ponticello SPEAKER sulla posizione ON.

Jack Audio 3.5mm

Il jack per cuffie condivide la stessa sorgente audio degli altoparlanti ma trasporta un segnale non amplificato. Utilizza un jack commutato che disabilita automaticamente l’amplificatore degli altoparlanti quando vengono inserite le cuffie, impedendo a entrambi di riprodurre il suono simultaneamente.

Il jack è un connettore TRRS a 4 pin ma supporta solo uscita audio stereo standard:

  • Punta (T): Canale Sinistro

  • Anello 1 (R1): Canale Destro

  • Anello 2 (R2): Terra

  • Manicotto (S): Terra

Questa configurazione mantiene la compatibilità con la maggior parte degli standard comuni per cuffie a 4 pin.
