Ventole

Ventola PWM

Ci sono 3 ventole PWM sul Pironman 5 Pro MAX.

La ventola PWM sul Pironman 5 Pro MAX è controllata dal sistema Raspberry Pi.

Per quanto riguarda le soluzioni di raffreddamento per il Raspberry Pi 5, specialmente sotto carico elevato, il design del Pironman 5 Pro MAX incorpora un sistema di raffreddamento intelligente. Dispone di una ventola PWM principale e due ventole RGB supplementari. La strategia di raffreddamento è strettamente integrata con il sistema di gestione termica del Raspberry Pi 5.

Il funzionamento della ventola PWM si basa sulla temperatura del Raspberry Pi 5:

  • Sotto i 50°C, la ventola PWM rimane spenta (velocità 0%).

  • A 50°C, la ventola si avvia a bassa velocità (velocità 30%).

  • Raggiungendo i 60°C, la ventola aumenta a velocità media (velocità 50%).

  • A 67,5°C, la ventola accelera ad alta velocità (velocità 70%).

  • A 75°C e oltre, la ventola opera a piena velocità (velocità 100%).

Questa relazione temperatura-velocità si applica anche quando la temperatura diminuisce, con un’isteresi di 5°C. La velocità della ventola si riduce quando la temperatura scende di 5°C al di sotto di ciascuna di queste soglie.

  • Comandi per monitorare la ventola PWM. Per controllare lo stato della ventola PWM:

    cat /sys/class/thermal/cooling_device0/cur_state

  • Per visualizzare la velocità della ventola PWM:

    cat /sys/devices/platform/cooling_fan/hwmon/*/fan1_input

Nel Pironman 5 Pro MAX, la ventola PWM è un componente critico per mantenere temperature operative ottimali, specialmente durante attività intensive, garantendo che il Raspberry Pi 5 funzioni in modo efficiente e affidabile.

Specifiche della Ventola

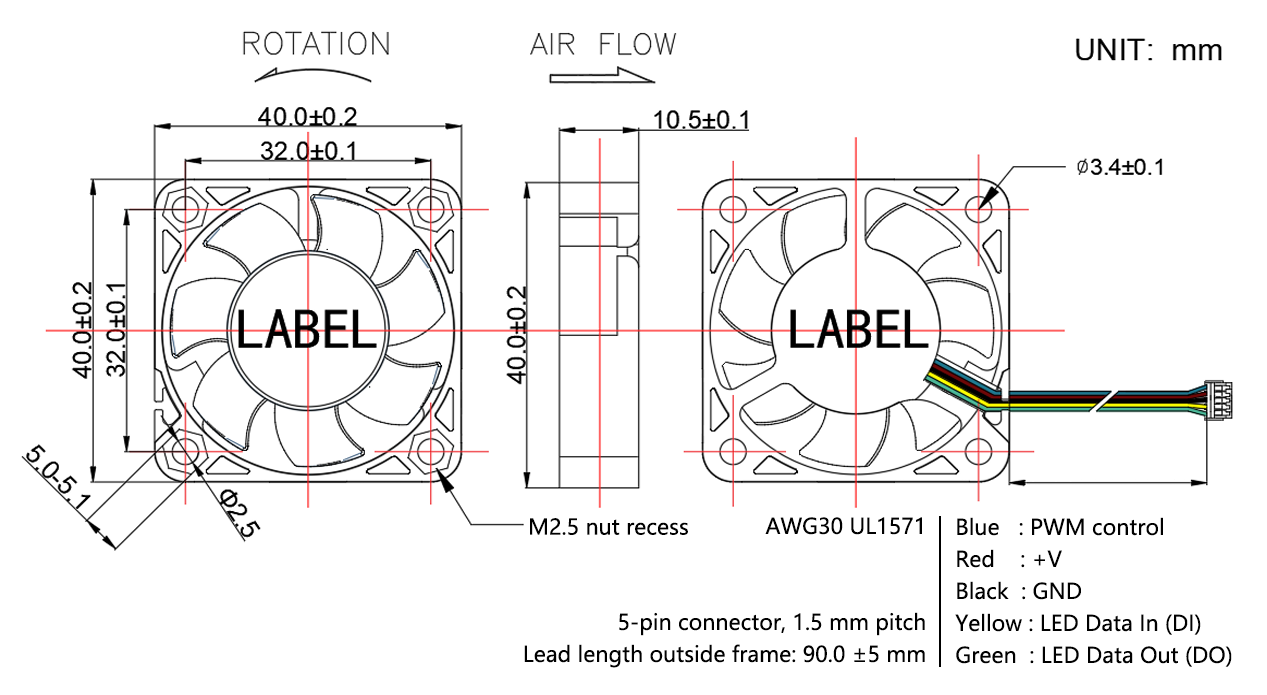

../../_images/size_fan3.png

  • Dimensioni esterne: 40*40*10MM

  • Potenza nominale in ingresso: 5V/0.106A

  • Velocità nominale: 4000 RPM

  • Peso: 13,5±5g/pcs

  • Durata: 30.000 ore (temperatura ambiente 25°C)

  • Rumore acustico: 22,31 dBA

  • Flusso d’aria massimo: 2,46 CFM

  • Pressione aria massima: 0,62 mm-H₂O

  • Temperatura di funzionamento: -10°C ~ +60°C

  • Temperatura di conservazione: -20°C ~ +70°C

Definizioni dei Pin

Pin

Colore

Descrizione

1

Blu

Segnale PWM per il controllo della velocità della ventola

2

Rosso

Alimentazione 5V

3

Nero

Terra

4

Giallo

Dati in ingresso del LED RGB interno

5

Verde

Dati in uscita del LED RGB interno

Dissipatore a Torre

Nel Pro MAX, il dissipatore a torre è una soluzione di raffreddamento ad alte prestazioni progettata per mantenere il tuo Raspberry Pi 5 a temperature ottimali durante attività impegnative. Presenta un grande dissipatore in alluminio e una ventola che può essere controllata tramite PWM per regolare le prestazioni di raffreddamento secondo necessità. Il dissipatore a torre è compatibile con il Raspberry Pi 5 e può essere facilmente installato utilizzando le viti e la staffa di montaggio incluse.

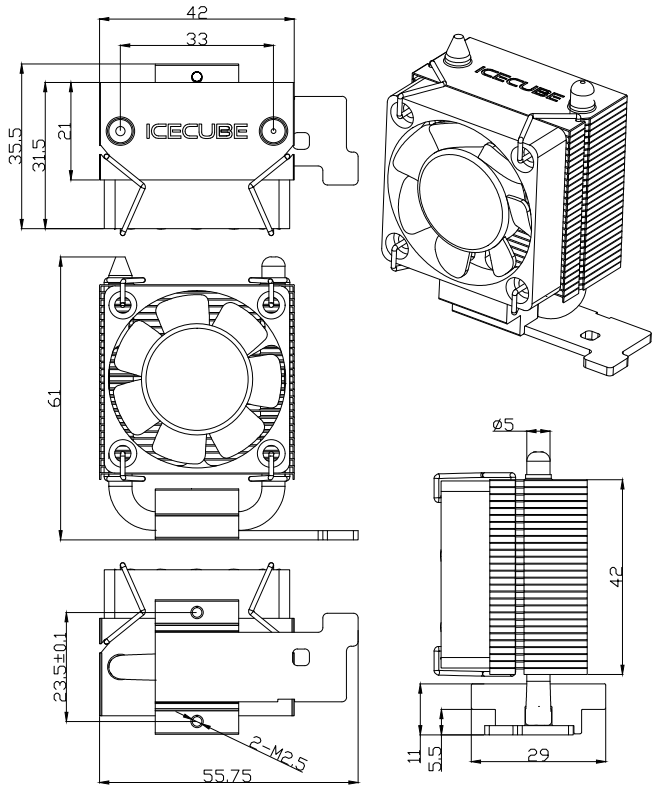

../../_images/size_tower_cooler.png

Avvertenza

Non toccare le pale, né lasciare che i cavi di alimentazione si avvolgano attorno alla ventola, né tirare i cavi di alimentazione con forza per evitare di danneggiare la ventola.

Non utilizzare in ambienti con gas infiammabili o qualsiasi pericolo.

Quando la ventola è in funzione, non cercare di bloccarla per lunghi periodi. In caso contrario, la ventola si brucerà a causa dell’elevato calore generato dall’arresto continuo.

Durante l’assemblaggio della ventola, prestare particolare attenzione al rumore generato da risonanza o vibrazioni.

Non far cadere il Icecube Tower Cooler da altezze elevate, poiché ciò potrebbe influenzare l’equilibrio delle pale della ventola.
