Hauptplatine

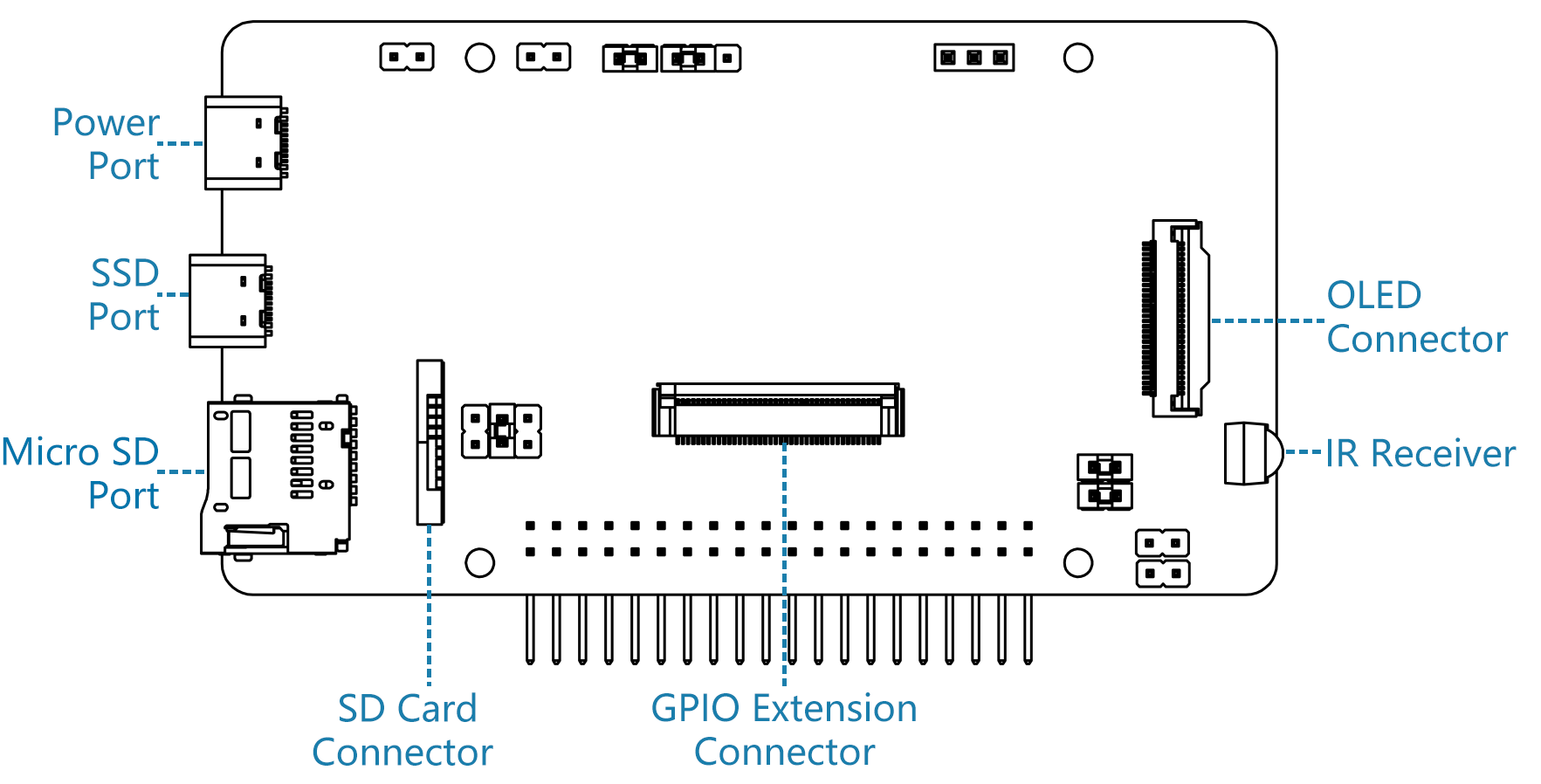

Über die Anschlüsse

_images/main_board_1.png

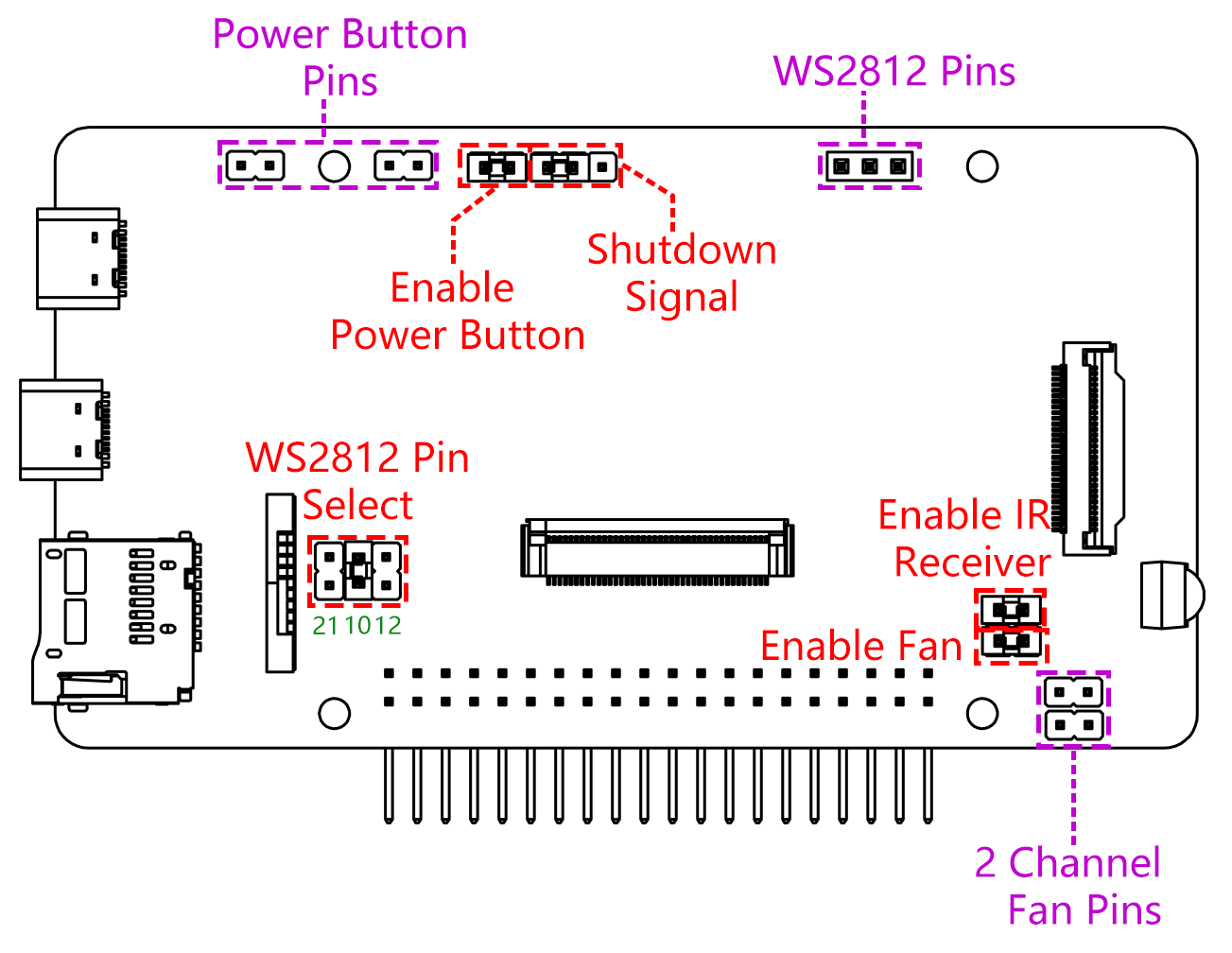

Über die Pins

Bemerkung

Es werden zwei Kanäle für Lüfterpins bereitgestellt, sodass Sie gleichzeitig einen Lüfter sowohl vorne als auch hinten am Pironman anbringen können.

_images/main_board_2.png

Auf der Hauptplatine befinden sich 5 Jumper-Kappen. Jede Jumper-Kappe entspricht einer Funktion. Wenn Sie die Funktion nicht benötigen und den Pin anderweitig verwenden möchten, können Sie die Jumper-Kappe abziehen. Im Folgenden wird die Funktion der fünf Jumper-Kappen detailliert erläutert.

  • Einschaltknopf aktivieren: Wenn Sie diese Jumper-Kappe herausziehen, funktioniert der Einschaltknopf nicht. Außerdem wird der Einschaltknopf verwendet, um den OLED-Bildschirm im Schlafmodus zu wecken.

  • Herunterfahren Signal (IO26): Die Hauptplatine schaltet je nach Pegel des State-Pins ein/aus; wenn State niedrig ist, schaltet sie ein, und wenn State hoch ist, schaltet sie aus.

    • Sie können die Hauptplatine nur ausschalten, indem Sie den Einschaltknopf 10 Sekunden lang gedrückt halten, wenn Sie GND und State mit einer Jumper-Kappe verbinden.

    • Wenn Sie State und IO26 mit einer Jumper-Kappe verbinden, kann der Raspberry Pi nach der Konfiguration den State-Pin über IO26 steuern. Wenn der Raspberry Pi eingeschaltet ist, wird State auf niedrigem Pegel gesetzt, wenn der Raspberry Pi ausgeschaltet ist, wird State auf hohem Pegel gesetzt, sodass Hauptplatine und Raspberry Pi synchron ein-/ausschalten können.

  • WS2812 Pin Auswahl: Der Raspberry Pi verfügt über drei Hochgeschwindigkeitssignalantriebsmodi, die zum Ansteuern des WS2812 RGB LED-Streifens verwendet werden können. Diese Modi haben jedoch andere Verwendungszwecke, und ihre Verwendung für den WS2812 RGB LED-Streifen deaktiviert ihre ursprünglichen Funktionen.

    • PCM (IO21) für digitalen Ton (HDMI-Audio).

    • SPI (IO10) wird für die SPI-Schnittstelle verwendet.

    • PWM (IO12) für analogen Ton (3,5mm Audiobuchse).

    Der SPI (IO10)-Antriebsmodus ist standardmäßig ausgewählt. Wenn Sie während des Montageprozesses zu einem anderen Pin wechseln (zum Beispiel IO21), müssen Sie auch die entsprechende Konfiguration ändern.

    pironman -rp 21

  • Lüfter aktivieren: Stecken Sie den Jumper ein, um die Lüftersteuerung zu aktivieren; ziehen Sie den Jumper heraus, um den Lüfter auszuschalten.

  • IR-Empfänger aktivieren: Wenn Sie diese Jumper-Kappe herausziehen, funktioniert der IR-Empfänger nicht.

Speicherung des Stromausfalls

Wenn der Pironman plötzlich den Strom verliert, wird der Chip der Hauptplatine diesen Zustand speichern und beim nächsten Mal automatisch einschalten.
