摄像头模块

描述

../_images/camera_module_pic1.png

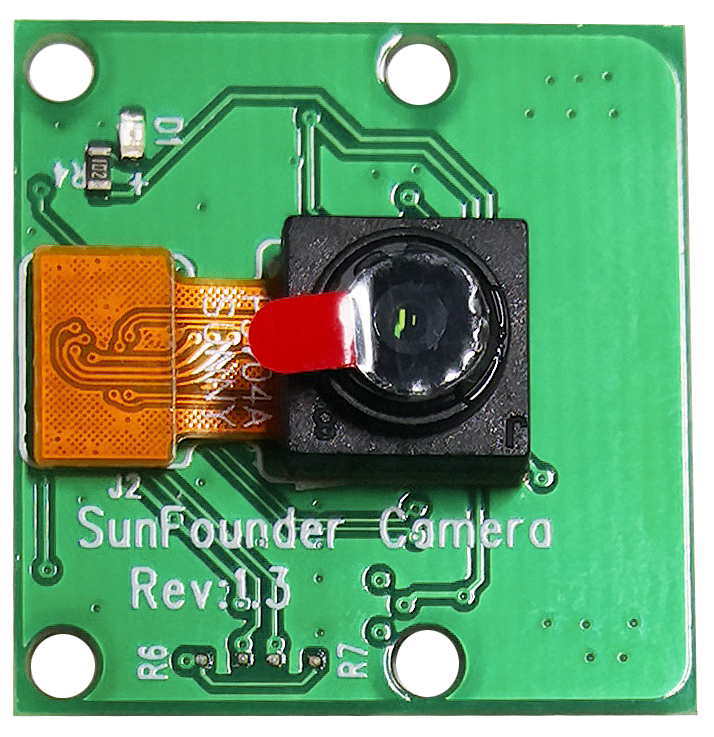

这是一款5MP的Raspberry Pi摄像头模块，配备了OV5647传感器。它支持即插即用，将附带的排线连接到您的Raspberry Pi的CSI（Camera Serial Interface）端口即可开始使用。

该模块体积小巧，大约25mm x 23mm x 9mm，重量为3g，非常适合移动或其他对尺寸和重量要求严格的应用。摄像头模块具有500万像素的原生分辨率，并配备了一个固定焦点镜头，能够拍摄2592 x 1944像素的静态图像，同时支持1080p30、720p60和640x480p90视频。

备注

该模块仅能捕捉图像和视频，不能录制声音。

规格

  • 静态图像分辨率：2592×1944

  • 支持的视频分辨率：1080p/30 fps、720p/ 60fps 以及 640 x480p 60/90 视频录制

  • 光圈（F）：1.8

  • 视角：65度

  • 尺寸：24mmx23.5mmx8mm

  • 重量：3g

  • 接口：CSI连接器

  • 支持的操作系统：推荐使用最新版本的Raspberry Pi OS

组装摄像头模块

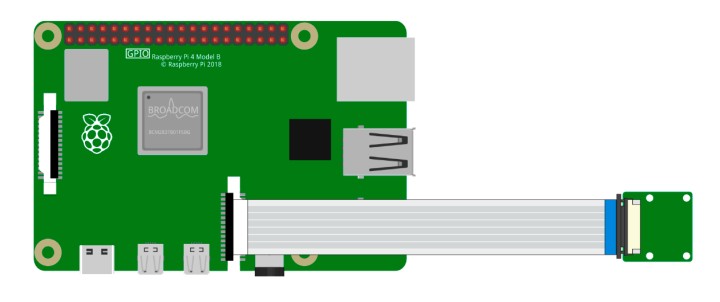

在摄像头模块或Raspberry Pi上，您会找到一个扁平的塑料连接器。小心地拉出黑色固定开关，直到固定开关部分拉出。按照显示的方向将FFC线缆插入塑料连接器中，然后将固定开关推回原位。

如果FFC线缆安装正确，它应该是直的，并且当您轻轻拉动时不会脱落。如果不是，请重新安装。

../_images/connect_ffc1.png ../_images/1.10_camera1.png

警告

安装摄像头时，请确保电源关闭，否则可能会损坏您的摄像头。
