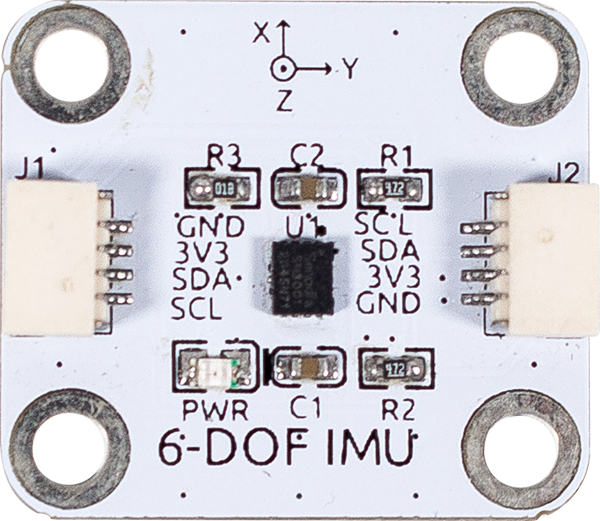

6-DOF IMU

../_images/cpn_imu.png

6-DOF IMU 基于 SH3001 构建。

SH3001 是一款六轴 IMU（惯性测量单元），集成了三轴陀螺仪和三轴加速度计。其体积小、功耗低，非常适合消费电子市场应用，能够提供高精度的实时角速度和线性加速度数据。SH3001 具有优异的温度稳定性，在 -40°C 到 85°C 的操作范围内能保持高分辨率。

该设备通常应用于智能手机、平板电脑、多旋翼无人机、智能扫地机、翻页激光笔、AR/VR、智能遥控器、智能手环等产品。

规格参数

  • 电源供应：3.3V

  • 通信方式：IIC

  • 连接器：SH1.0 4P

管脚定义

  • GND - 地线输入

  • VCC - 电源输入

  • SDA - IIC SDA

  • SCL - IIC SCL
