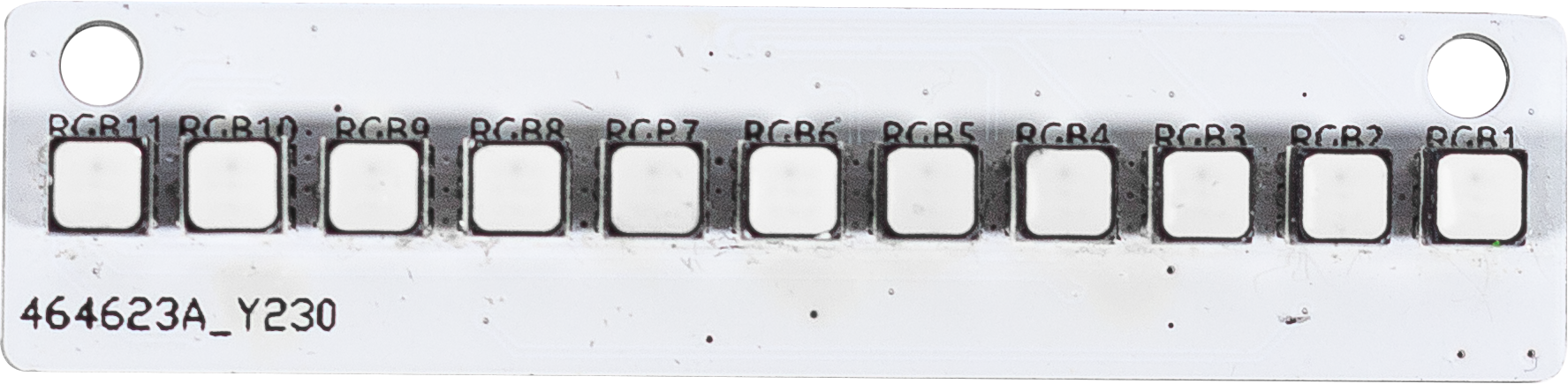

11通道光板

../_images/cpn_lightboard.png

这是一个11通道RGB LED模块，配备了11个由SLED1735芯片控制的RGB LED。

SLED1734可以驱动多达256个LED和75个RGB LED。 在由SLED1734控制的LED阵列中，每个LED都具有开/关、闪烁、呼吸灯以及自动同步等多种功能。 该芯片内置了PWM（脉冲宽度调制）技术，可提供256级亮度调节。它还具有16级点校正功能。

规格

  • 电源供应：3.3V

  • 通讯方式：IIC

  • 连接器：SH1.0 4P

  • LED类型：3535 RGB LED

管脚定义

  • GND - 地线输入

  • VCC - 电源输入

  • SDA - IIC SDA

  • SCL - IIC SCL
