摄像头模块

描述

../../_images/camera_module_pic.png

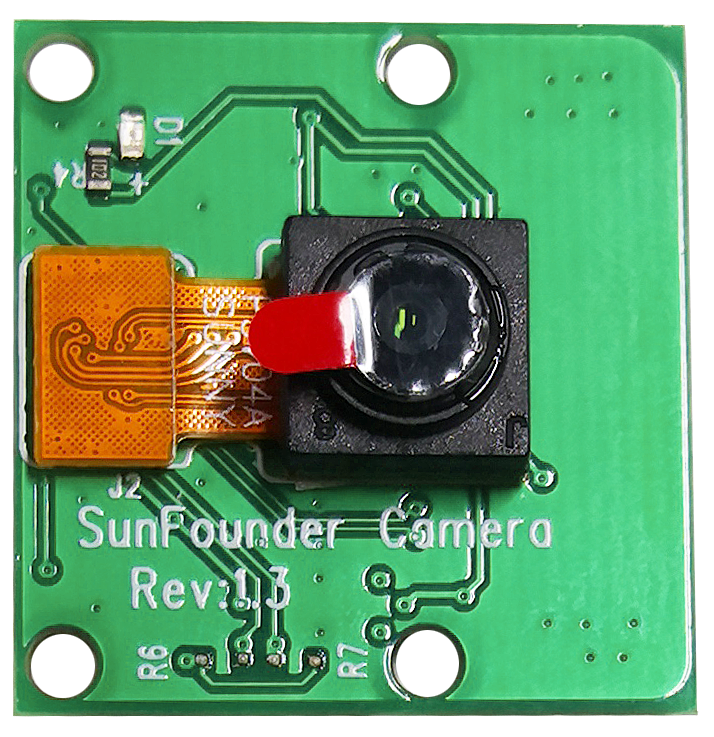

这是一款 5MP Raspberry Pi 摄像头模块，采用 OV5647 传感器。即插即用，将附带的排线连接到 Raspberry Pi 的 CSI（摄像头串行接口）端口即可使用。

该电路板尺寸小巧，约 25mm x 23mm x 9mm，重 3g，非常适合移动或其他对尺寸和重量有严格要求的应用。摄像头模块原生分辨率为 5 百万像素，配备板载定焦镜头，可拍摄 2592 x 1944 像素的静态图像，同时支持 1080p30、720p60 和 640x480p90 视频。

备注

该模块仅能拍摄图片和视频，不支持录音。

规格

  • 静态图像分辨率：2592×1944

  • 支持视频分辨率：1080p/30 fps、720p/60fps 和 640 x480p 60/90 视频录制

  • 光圈（F）：1.8

  • 视角：65 度

  • 尺寸：24mmx23.5mmx8mm

  • 重量：3g

  • 接口：CSI 接口

  • 支持操作系统：Raspberry Pi OS（建议使用最新版本）

安装摄像头模块

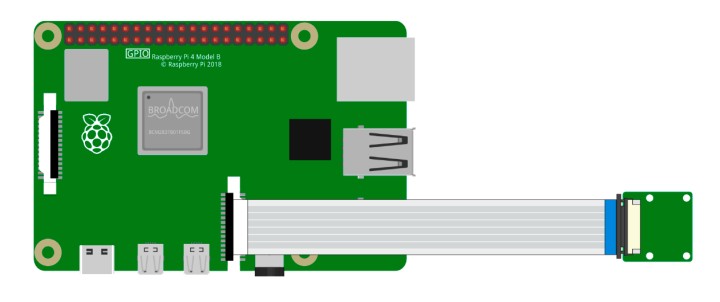

在摄像头模块或 Raspberry Pi 上，您会找到一个扁平塑料连接器。小心地向外拉出黑色固定卡扣，直至其部分拉出。按照图示方向将 FFC 排线插入塑料连接器，然后将固定卡扣推回原位。

如果 FFC 排线安装正确，它会保持平直，轻轻拉动时不会脱出。如果没有，请重新安装。

../../_images/connect_ffc.png ../../_images/1.10_camera.png

警告

请勿在通电状态下安装摄像头，否则可能损坏摄像头。
