3.4 - Display a Cristalli Liquidi

LCD1602 è un display a cristalli liquidi di tipo carattere, in grado di visualizzare contemporaneamente 32 caratteri (16x2).

Come ben sappiamo, sebbene LCD e altri display arricchiscano notevolmente l’interazione uomo-macchina, condividono una debolezza comune. Quando vengono collegati a un controller, occupano molte porte IO del controller, che spesso non dispone di così tante porte esterne. Questo limita altre funzioni del controller. Per risolvere questo problema, è stato sviluppato LCD1602 con un bus I2C.

pin_i2c

In questo progetto, utilizzeremo l’interfaccia I2C0 per controllare l’LCD1602 e visualizzare il testo.

Componenti Necessari

In questo progetto, ci servono i seguenti componenti.

È sicuramente conveniente acquistare un intero kit, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK PER L’ACQUISTO

Kepler Kit

450+

Kepler Ultimate Kit

Puoi anche acquistarli separatamente dai link qui sotto.

SN

INTRODUZIONE COMPONENTE

QUANTITÀ

LINK PER L’ACQUISTO

1

Introduzione al Pico W

1

ACQUISTA

2

Cavo Micro USB

1

3

Breadboard

1

ACQUISTA

4

Cavi Jumper

Diversi

ACQUISTA

5

LCD1602 I2C

1

ACQUISTA

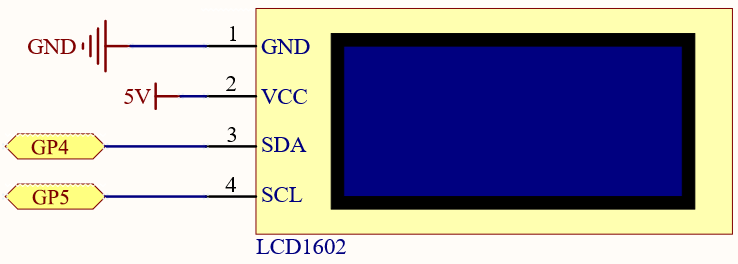

Schema Elettrico

sch_lcd_ar

Cablaggio

wiring_lcd_ar

Codice

Nota

  • Puoi aprire il file 3.4_liquid_crystal_display.ino nel percorso kepler-kit-main/arduino/3.4_liquid_crystal_display.

  • Oppure copia questo codice nell”Arduino IDE.

  • Non dimenticare di selezionare la scheda (Raspberry Pi Pico) e la porta corretta prima di cliccare sul pulsante Upload.

  • La libreria LiquidCrystal I2C è utilizzata qui, puoi installarla dal Library Manager.

    ../_images/lib_i2c_lcd.png

Dopo che il codice è stato caricato con successo, vedrai «SunFounder» e «Hello World» sull’I2C LCD1602.

Nota

Se il codice e il cablaggio sono corretti, ma l’LCD non visualizza ancora contenuti, puoi girare il potenziometro sul retro per aumentare il contrasto.

Come Funziona

Chiamando la libreria LiquidCrystal_I2C.h, puoi facilmente gestire l’LCD.

#include "LiquidCrystal_I2C.h"

Funzioni della Libreria

LiquidCrystal_I2C(uint8_t lcd_Addr,uint8_t lcd_cols,uint8_t lcd_rows)

Crea una nuova istanza della classe LiquidCrystal_I2C che rappresenta un particolare LCD collegato alla tua scheda Arduino.

  • lcd_Addr: L’indirizzo dell’LCD è di default 0x27.

  • lcd_cols: L’LCD1602 ha 16 colonne.

  • lcd_rows: L’LCD1602 ha 2 righe.

void init()

Inizializza l’LCD.

void backlight()

Accendi la retroilluminazione (opzionale).

void nobacklight()

Spegni la retroilluminazione (opzionale).

void display()

Accendi il display LCD.

void nodisplay()

Spegni rapidamente il display LCD.

void clear()

Cancella il display e posiziona il cursore a zero.

void setCursor(uint8_t col,uint8_t row)

Imposta la posizione del cursore a colonna e riga.

void print(data,BASE)

Stampa testo sull’LCD.

  • data: I dati da stampare (char, byte, int, long o stringa).

  • BASE (opzionale): La base in cui stampare i numeri: BIN per binario (base 2), DEC per decimale (base 10), OCT per ottale (base 8), HEX per esadecimale (base 16).

Scopri di più

Carica il codice sul Pico W, il contenuto che inserisci nel monitor seriale verrà stampato sull’LCD.

Nota

  • Puoi aprire il file 3.4_liquid_crystal_display_2.ino nel percorso kepler-kit-main/arduino/3.4_liquid_crystal_display_2.

  • Oppure copia questo codice nell”Arduino IDE.

  • Non dimenticare di selezionare la scheda (Raspberry Pi Pico) e la porta corretta prima di cliccare sul pulsante Upload.

Oltre a leggere dati dai componenti elettronici, il Pico W può leggere i dati inseriti nel monitor della porta seriale, e puoi utilizzare Serial.read() come controller dell’esperimento del circuito.

Avvia la comunicazione seriale in setup() e imposta il baud rate a 9600.

Serial.begin(9600);

Lo stato del monitor seriale viene giudicato in loop(), e l’elaborazione delle informazioni avverrà solo quando i dati verranno ricevuti.

if (Serial.available() > 0){}

Cancella lo schermo.

lcd.clear();

Leggi il valore inserito nel monitor seriale e memorizzalo nella variabile incomingByte.

char incomingByte = Serial.read();

Visualizza ogni carattere sull’LCD e salta il carattere di nuova riga.

while (Serial.available() > 0) {
    char incomingByte=Serial.read();
    if(incomingByte==10){break;}// skip the line-feed character
    lcd.print(incomingByte);// display each character to the LCD
}
