6.4 - Telecomando a Infrarossi (IR)

Nell’elettronica di consumo, i telecomandi vengono utilizzati per operare dispositivi come televisori e lettori DVD. In alcuni casi, i telecomandi permettono alle persone di controllare dispositivi fuori dalla loro portata, come i condizionatori d’aria centralizzati.

Il ricevitore IR è un componente con fotocellula sintonizzato per ricevere la luce a infrarossi. È quasi sempre utilizzato per la rilevazione dei telecomandi - ogni TV e lettore DVD ne ha uno nella parte anteriore per ricevere il segnale IR dal telecomando. All’interno del telecomando c’è un LED IR corrispondente, che emette impulsi IR per dire alla TV di accendersi, spegnersi o cambiare canale.

• Ricevitore a Infrarossi

Componenti Necessari

In questo progetto, ci servono i seguenti componenti.

È sicuramente conveniente acquistare un intero kit, ecco il link:

Nome	ELEMENTI IN QUESTO KIT	LINK PER L’ACQUISTO
Kepler Kit	450+	Kepler Ultimate Kit

Puoi anche acquistarli separatamente dai link qui sotto.

SN	INTRODUZIONE COMPONENTE	QUANTITÀ	LINK PER L’ACQUISTO
1	Introduzione al Pico W	1	ACQUISTA
2	Cavo Micro USB	1
3	Breadboard	1	ACQUISTA
4	Cavi Jumper	Diversi	ACQUISTA
5	Ricevitore a Infrarossi	1	ACQUISTA

Schema Elettrico

Cablaggio

Codice

Nota

• Puoi aprire il file 6.4_ir_remote_control.ino nel percorso kepler-kit-main/arduino/6.4_ir_remote_control.

• Oppure copia questo codice nell”Arduino IDE.

• Non dimenticare di selezionare la scheda (Raspberry Pi Pico) e la porta corretta prima di cliccare sul pulsante Upload.

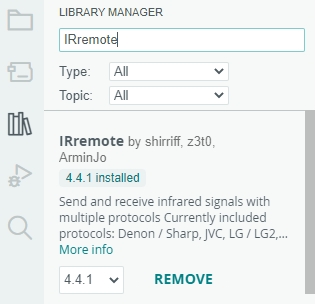

• La libreria IRremote è utilizzata qui, puoi installarla dal Library Manager.



Il nuovo telecomando ha un pezzo di plastica all’estremità per isolare la batteria interna. È necessario rimuovere questo pezzo di plastica per alimentare il telecomando quando lo utilizzi. Una volta che il programma è in esecuzione, quando premi il telecomando, il Serial Monitor stamperà il tasto che hai premuto.

Come funziona?

Questo codice è progettato per funzionare con un telecomando a infrarossi (IR) utilizzando la libreria IRremote. Ecco la spiegazione:

1. Inclusione della libreria e definizione delle costanti. Per prima cosa, la libreria IRremote viene inclusa e il numero del pin per il ricevitore IR viene definito come 2.

   #include <IRremote.h>
   const int IR_RECEIVE_PIN = 17;


2. Inizializza la comunicazione seriale a una velocità di 9600 baud. Inizializza il ricevitore IR sul pin specificato (IR_RECEIVE_PIN) e abilita il feedback LED (se applicabile).

   void setup() {
       Serial.begin(9600);                                     // Avvia la comunicazione seriale a 9600 baud
       IrReceiver.begin(IR_RECEIVE_PIN, ENABLE_LED_FEEDBACK);  // Avvia il ricevitore IR
   }


3. Il ciclo principale viene eseguito continuamente per elaborare i segnali IR in arrivo.

   void loop() {
      if (IrReceiver.decode()) {  // Controlla se il ricevitore IR ha ricevuto un segnale
         bool result = 0;
         String key = decodeKeyValue(IrReceiver.decodedIRData.command);
         if (key != "ERROR") {
           Serial.println(key);  // Stampa il comando leggibile
           delay(100);
         }
      IrReceiver.resume();  // Prepara il ricevitore IR per ricevere il prossimo segnale
     }
   }


   • Controlla se è stato ricevuto un segnale IR e se è stato decodificato correttamente.

   • Decodifica il comando IR e lo memorizza in decodedValue utilizzando una funzione personalizzata decodeKeyValue().

   • Stampa il valore IR decodificato sul monitor seriale.

   • Riprende la ricezione dei segnali IR per il segnale successivo.




4. Funzione di supporto per mappare i segnali IR ricevuti ai tasti corrispondenti.



   // Function to map received IR signals to corresponding keys
   String decodeKeyValue(long result) {
     // Each case corresponds to a specific IR command
     switch (result) {
       case 0x16:
         return "0";
       case 0xC:
         return "1";
       case 0x18:
         return "2";
       case 0x5E:
         return "3";
       case 0x8:
         return "4";
       case 0x1C:
         return "5";
       case 0x5A:
         return "6";
       case 0x42:
         return "7";
       case 0x52:
         return "8";
       case 0x4A:
         return "9";
       case 0x9:
         return "+";
       case 0x15:
         return "-";
       case 0x7:
         return "EQ";
       case 0xD:
         return "U/SD";
       case 0x19:
         return "CYCLE";
       case 0x44:
         return "PLAY/PAUSE";
       case 0x43:
         return "FORWARD";
       case 0x40:
         return "BACKWARD";
       case 0x45:
         return "POWER";
       case 0x47:
         return "MUTE";
       case 0x46:
         return "MODE";
       case 0x0:
         return "ERROR";
       default:
         return "ERROR";
     }
   }
