2.2.4 PIR

Introduction

Dans ce projet, nous allons créer un dispositif en utilisant des capteurs infrarouges pyroelectriques détectant le corps humain. Lorsque quelqu’un s’approche de la LED, celle-ci s’allume automatiquement. Sinon, la lumière s’éteint. Ce capteur de mouvement infrarouge est capable de détecter les infrarouges émis par les humains et les animaux.

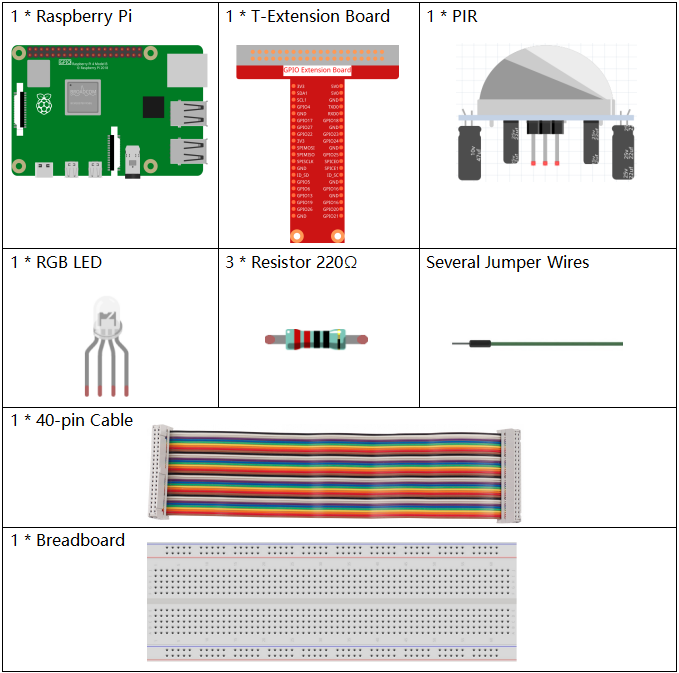

Composants

../_images/list_2.2.4_pir2.png

Schéma de câblage

../_images/image327.png

Procédures expérimentales

Étape 1 : Montez le circuit.

../_images/image214.png

Étape 2 : Accédez au répertoire du code.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Étape 3 : Exécutez le code.

sudo node pir.js

Une fois le programme lancé, le capteur PIR détecte les alentours et allume la LED RGB en jaune s’il détecte une présence à proximité. Le module PIR est équipé de deux potentiomètres : l’un pour ajuster la sensibilité et l’autre pour régler la distance de détection. Pour améliorer les performances du module PIR, ajustez ces deux potentiomètres selon vos besoins.

Code

const Gpio = require('pigpio').Gpio;

const pirPin = new Gpio(17, {
    mode: Gpio.INPUT,
    pullUpDown: Gpio.PUD_DOWN,
    edge: Gpio.EITHER_EDGE
})    // the pir connect to pin17

const redPin = new Gpio(18, { mode: Gpio.OUTPUT, })
const greenPin = new Gpio(27, { mode: Gpio.OUTPUT, })
const bluePin = new Gpio(22, { mode: Gpio.OUTPUT, })
//'Red':18, 'Green':27, 'Blue':22

var p_R, p_G, p_B

// Set all led as pwm channel and frequece to 2KHz
p_R = redPin.pwmFrequency(2000)
p_G = greenPin.pwmFrequency(2000)
p_B = bluePin.pwmFrequency(2000)

// Set all begin with value 0
p_R.pwmWrite(0)
p_G.pwmWrite(0)
p_B.pwmWrite(0)

// Define a MAP function for mapping values.  Like from 0~255 to 0~100
function MAP(x, in_min, in_max, out_min, out_max) {
    return (x - in_min) * (out_max - out_min) / (in_max - in_min) + out_min
}

// Define a function to set up colors
function setColor(color) {
    // configures the three LEDs' luminance with the inputted color value .
    // Devide colors from 'color' veriable
    R_val = (color & 0xFF0000) >> 16
    G_val = (color & 0x00FF00) >> 8
    B_val = (color & 0x0000FF) >> 0
    // Map color value from 0~255 to 0~100
    R_val = MAP(R_val, 0, 255, 0, 100)
    G_val = MAP(G_val, 0, 255, 0, 100)
    B_val = MAP(B_val, 0, 255, 0, 100)

    //Assign the mapped duty cycle value to the corresponding PWM channel to change the luminance.
    p_R.pwmWrite(R_val)
    p_G.pwmWrite(G_val)
    p_B.pwmWrite(B_val)
    //print ("color_msg: R_val = %s, G_val = %s, B_val = %s"%(R_val, G_val, B_val))
}

pirPin.on('interrupt', (level) => {
    if (level) {
        setColor(0xFFFF00)
    }else{
        setColor(0x0000FF)
    }
});

process.on('SIGINT', function () {
    p_R.pwmWrite(0)
    p_G.pwmWrite(0)
    p_B.pwmWrite(0)
    process.exit();
})

Explication du code

Le code de cet exemple combine des concepts des sections 2.1.1 Button et 1.1.2 LED RGB, donc il n’est pas nécessaire de rentrer dans les détails.

Image du phénomène

../_images/image215.jpeg
