1.1.3 Barre de LED

Introduction

Dans ce projet, nous allons allumer successivement les lumières sur la barre de LED.

Composants

../_images/list_led_bar2.png

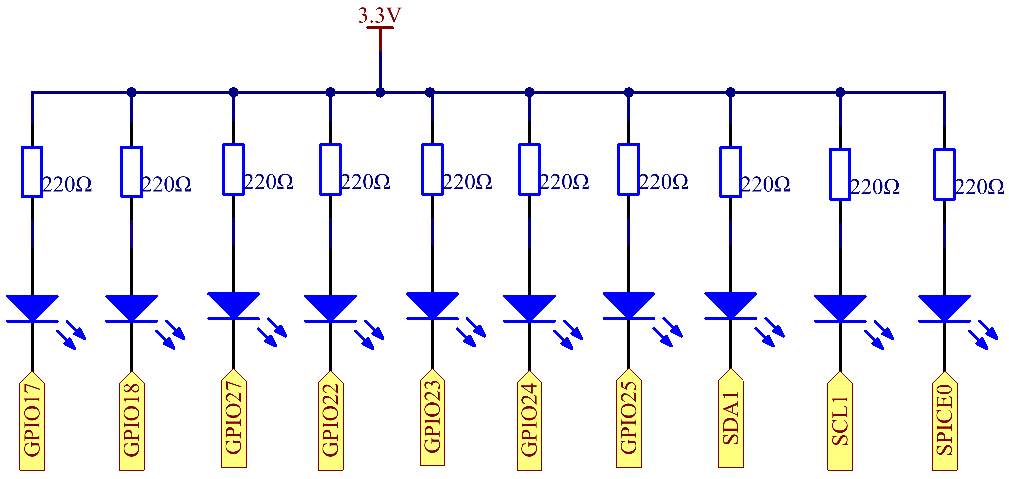

Schéma de câblage

../_images/schematic_led_bar2.png

Procédures expérimentales

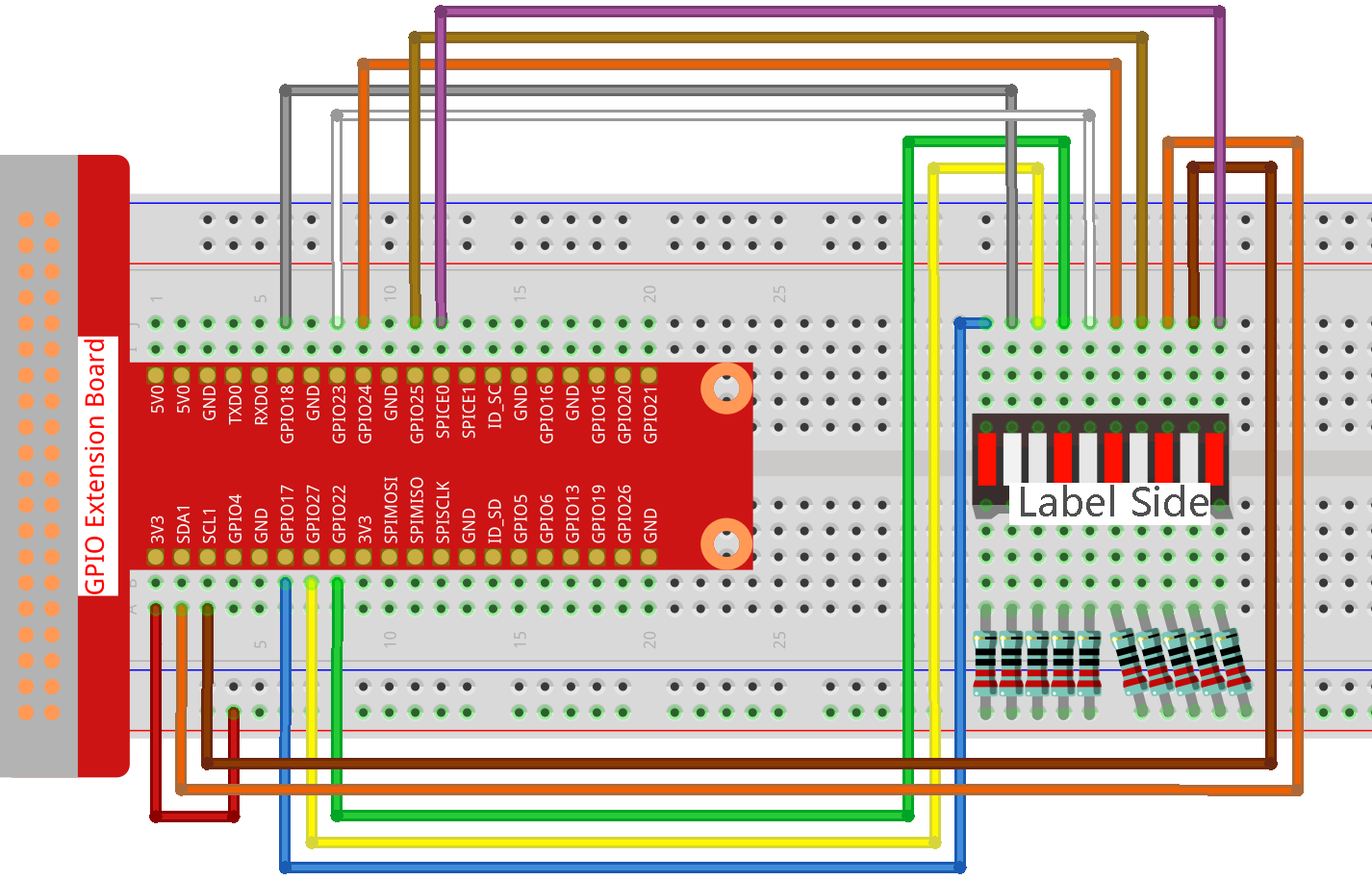

Étape 1 : Construire le circuit.

Note

Faites attention au sens de connexion. Si la polarité est inversée, les LED ne s’allumeront pas.

../_images/image662.png

Étape 2 : Accéder au dossier du code.

cd ~/davinci-kit-for-raspberry-pi/nodejs/

Étape 3 : Exécuter le code.

sudo node led_bar_graph.js

Après l’exécution du code, vous verrez les LED de la barre s’allumer et s’éteindre à intervalles réguliers.

Code

const Gpio = require('pigpio').Gpio;

var pins = [17, 18, 27, 22, 23, 24, 25, 2, 3, 8];
var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

Explication du code

var pins = [17,18,27,22,23,24,25,2,3,8];

La barre de LED utilise plusieurs broches, donc nous créons un tableau constant pins pour les stocker en groupe.

var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

Instancier ces broches comme des objets leds à l’aide d’une boucle for.

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

Implémenter une fonction oddLedBarGraph() pour allumer les LED situées sur les positions impaires de la barre de LED.

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

Implémenter une fonction evenLedBarGraph() pour allumer les LED situées sur les positions paires de la barre de LED.

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

L’état des LED change toutes les 500 ms.

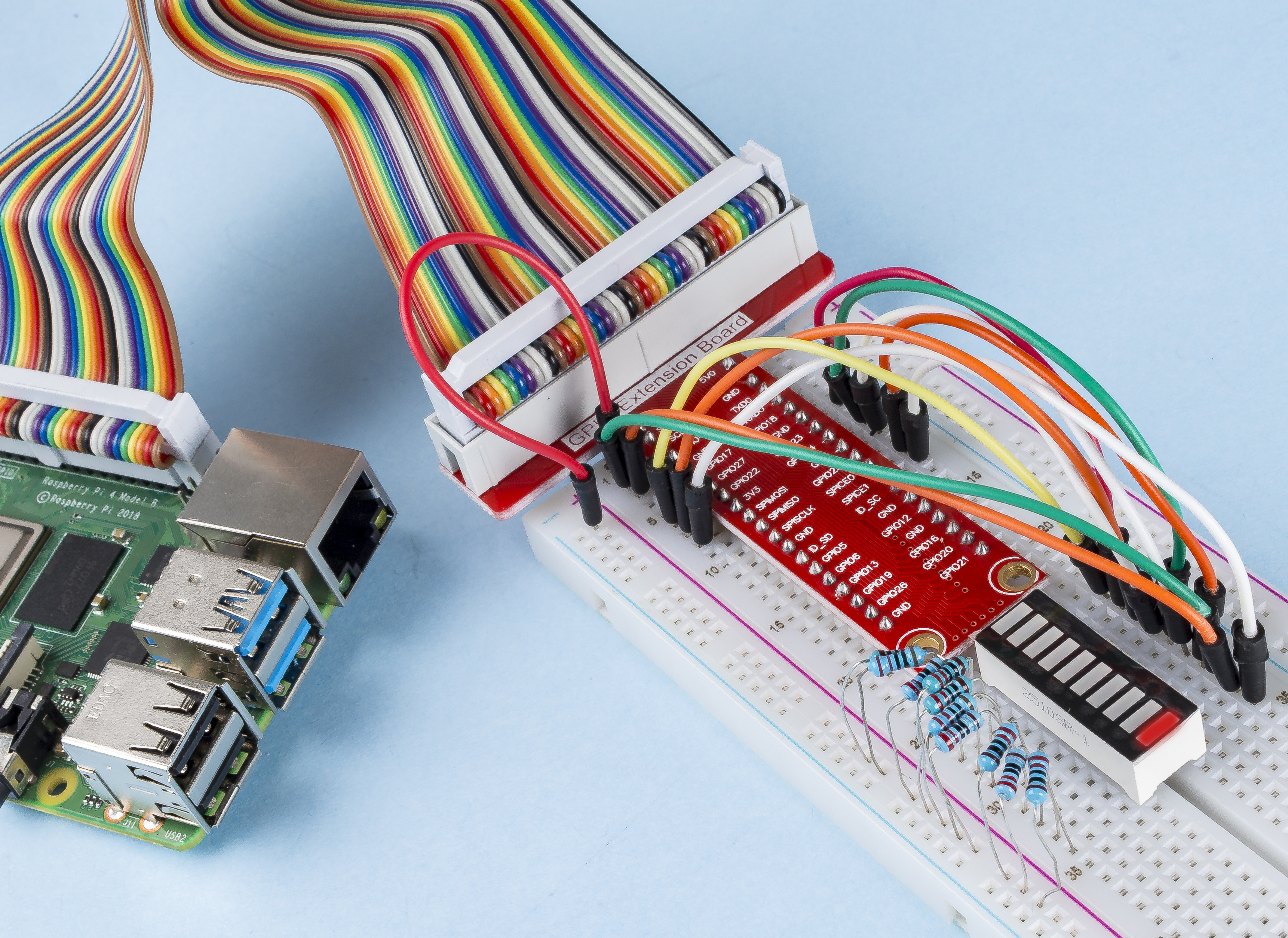

Image du résultat

../_images/image671.jpeg
