1.2.1 Zumbador Activo

Introducción

En esta lección, aprenderemos a controlar un zumbador activo para que emita un sonido utilizando un transistor PNP.

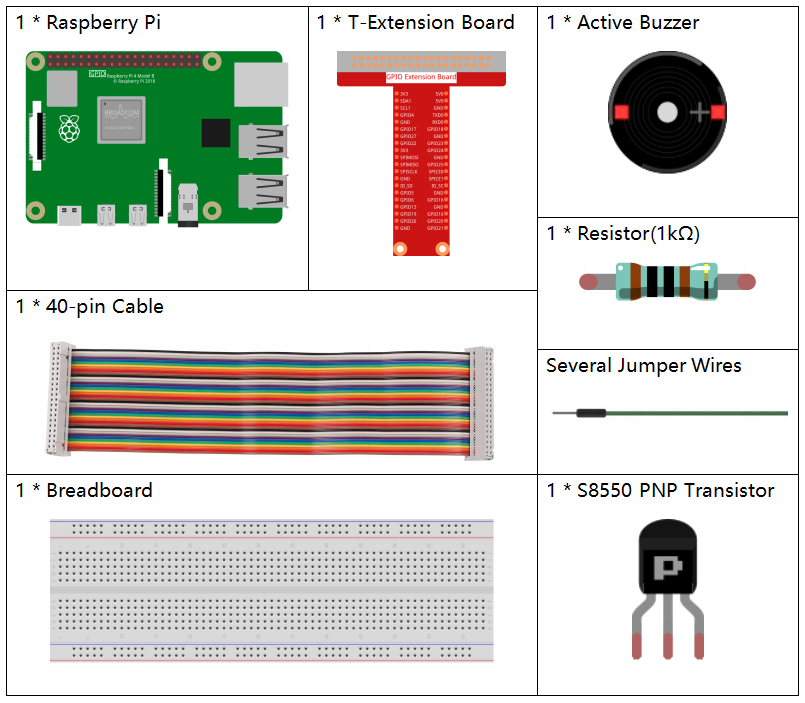

Componentes

../_images/list_1.2.11.png

Principio

Zumbador

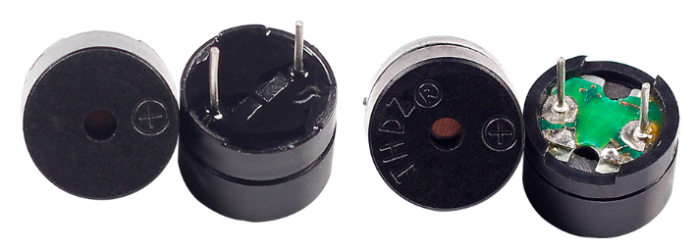

Como un tipo de zumbador electrónico con estructura integrada, los zumbadores, que son alimentados por corriente continua, se utilizan ampliamente en computadoras, impresoras, fotocopiadoras, alarmas, juguetes electrónicos, dispositivos electrónicos automotrices, teléfonos, temporizadores y otros productos electrónicos o dispositivos de voz. Los zumbadores se pueden categorizar en activos y pasivos (ver la imagen siguiente). Coloca el zumbador de modo que sus pines queden hacia arriba; el zumbador con una placa de circuito verde es un zumbador pasivo, mientras que el que está envuelto con cinta negra es un zumbador activo.

La diferencia entre un zumbador activo y uno pasivo:

../_images/image1011.png

La diferencia entre un zumbador activo y uno pasivo es la siguiente: un zumbador activo tiene una fuente de oscilación incorporada, por lo que produce sonido cuando se energiza. En cambio, un zumbador pasivo no tiene dicha fuente, por lo que no emitirá sonido si se utilizan señales de corriente continua; en su lugar, se deben usar ondas cuadradas cuya frecuencia esté entre 2K y 5K para activarlo. El zumbador activo suele ser más caro que el pasivo debido a sus múltiples circuitos osciladores incorporados.

A continuación se muestra el símbolo eléctrico de un zumbador. Tiene dos pines con polos positivo y negativo. Con un + en la superficie que representa el ánodo y el otro es el cátodo.

../_images/image1021.png

Puedes verificar los pines del zumbador; el más largo es el ánodo y el más corto es el cátodo. No los confundas al conectarlos, de lo contrario, el zumbador no emitirá sonido.

Diagrama Esquemático

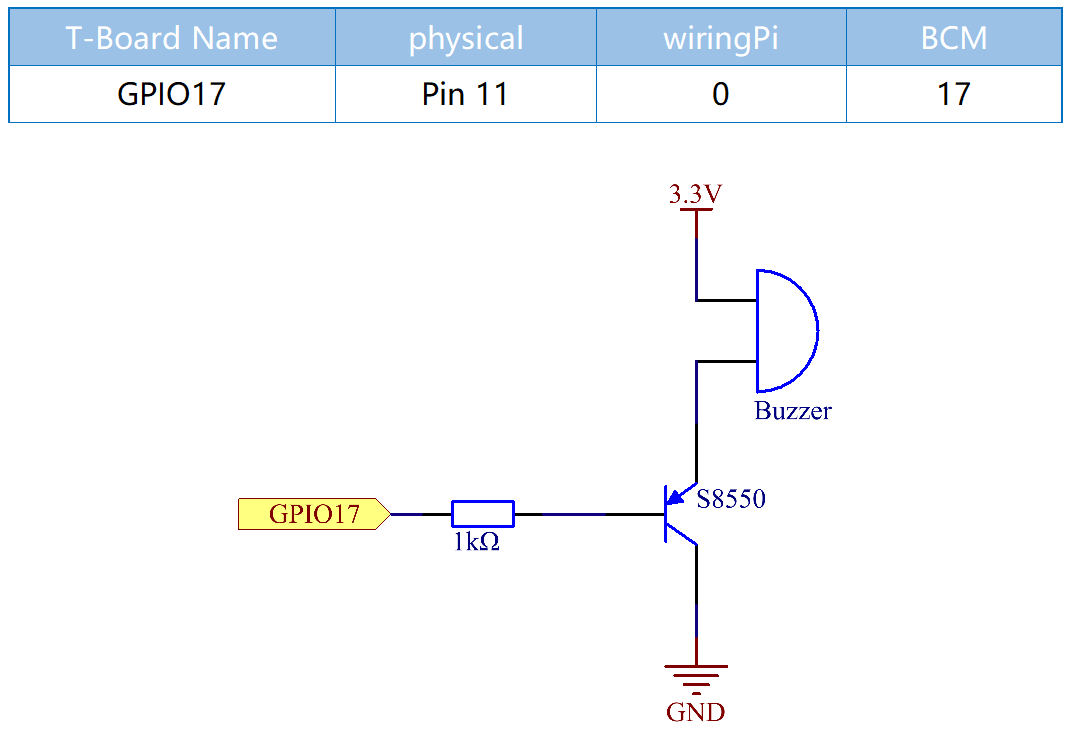

En este experimento, se utiliza un zumbador activo, un transistor PNP y una resistencia de 1k entre la base del transistor y GPIO para proteger el transistor. Cuando la salida GPIO17 de Raspberry Pi está en bajo (0V) mediante programación, el transistor conducirá debido a la saturación de corriente y el zumbador emitirá sonido. Sin embargo, cuando se suministre un nivel alto a la E/S de Raspberry Pi, el transistor se cortará y el zumbador no emitirá sonido.

../_images/image3321.png

Procedimientos Experimentales

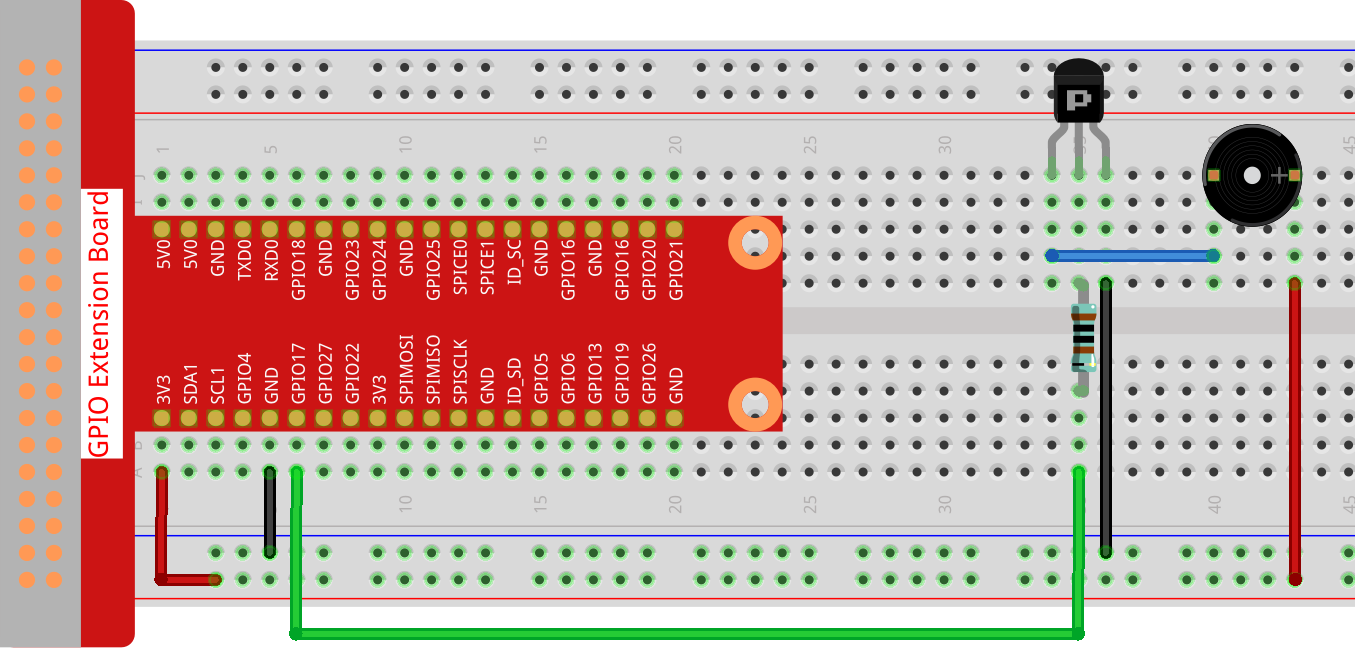

Paso 1: Construir el circuito. (Presta atención a los polos del zumbador: el que tiene la etiqueta + es el polo positivo y el otro es el negativo.)

../_images/image1041.png

Paso 2: Abre el archivo de código.

cd ~/davinci-kit-for-raspberry-pi/c/1.2.1/

Paso 3: Compila el código.

gcc 1.2.1_ActiveBuzzer.c -lwiringPi

Paso 4: Ejecuta el archivo ejecutable.

sudo ./a.out

Al ejecutar el código, el zumbador emitirá un sonido.

Nota

Si no funciona después de ejecutarlo, o aparece un mensaje de error: "wiringPi.h: No such file or directory", consulta ¿El código en C no funciona?.

Código

#include <wiringPi.h>
#include <stdio.h>

#define BeepPin 0
int main(void){
    if(wiringPiSetup() == -1){ //si la inicialización de wiring falla, imprime un mensaje en pantalla
        printf("setup wiringPi failed !");
        return 1;
    }

    pinMode(BeepPin, OUTPUT);   //configura GPIO0 como salida
    while(1){
        //zumbador encendido
        printf("Buzzer on\n");
        digitalWrite(BeepPin, LOW);
        delay(100);
        printf("Buzzer off\n");
        //zumbador apagado
        digitalWrite(BeepPin, HIGH);
        delay(100);
    }
    return 0;
}

Explicación del Código

digitalWrite(BeepPin, LOW);

Utilizamos un zumbador activo en este experimento, por lo que emitirá sonido automáticamente al conectarlo a la corriente continua. Este código establece el puerto de E/S en nivel bajo (0V), lo que permite gestionar el transistor y hacer que el zumbador emita sonido.

digitalWrite(BeepPin, HIGH);

Esto establece el puerto de E/S en nivel alto (3.3V), por lo que el transistor no se energiza y el zumbador no emite sonido.
