1.1.3 LED de Barra
Introducción
En este proyecto, iluminaremos secuencialmente las luces del LED de barra.
Componentes
Principio
LED de Barra

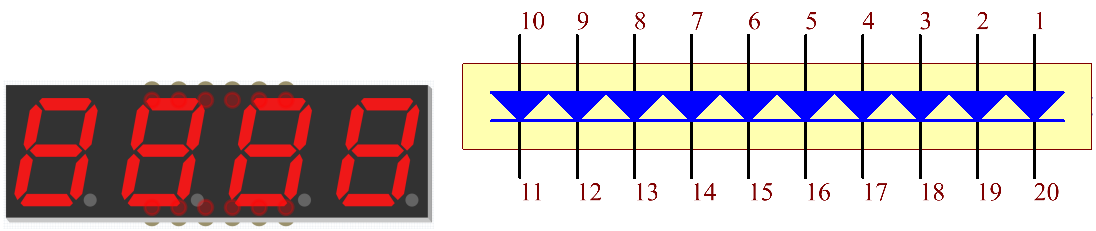

Un LED de barra es un arreglo de LEDs que se utiliza para conectar con un circuito electrónico o un microcontrolador. Es fácil conectar un LED de barra con el circuito, como si se conectaran 10 LEDs individuales con 10 pines de salida. Generalmente, podemos usar el LED de barra como indicador de nivel de batería, en equipos de audio y en paneles de control industriales. Existen muchas otras aplicaciones para los LED de barra.

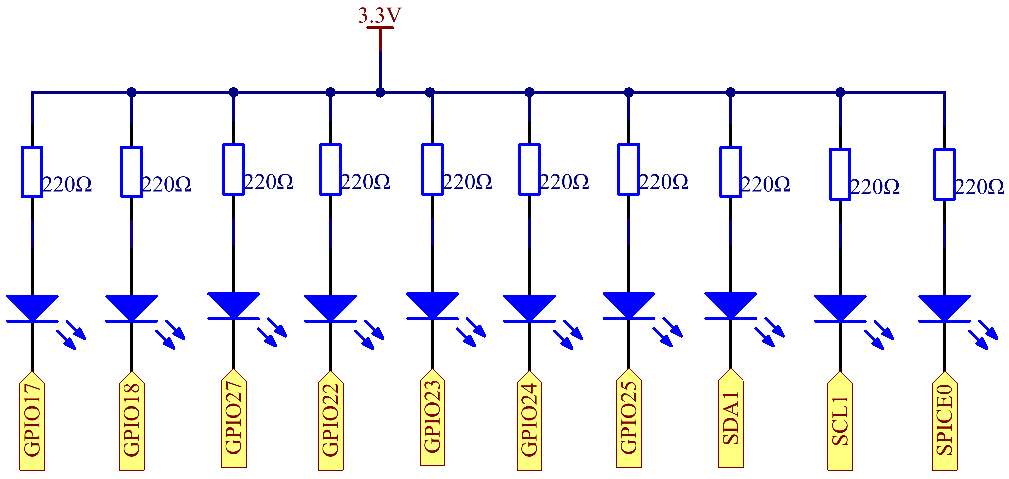

Diagrama Esquemático
T-Board Name |
physical |
wiringPi |
BCM |
GPIO17 |
Pin 11 |
0 |
17 |
GPIO18 |
Pin 12 |
1 |
18 |
GPIO27 |
Pin 13 |
2 |
27 |
GPIO22 |
Pin 15 |
3 |
22 |
GPIO23 |
Pin 16 |
4 |
23 |
GPIO24 |
Pin 18 |
5 |
24 |
GPIO25 |
Pin 22 |
6 |
25 |
SDA1 |
Pin 3 |
8 |
2 |
SCL1 |
Pin 5 |
9 |
3 |
SPICE0 |
Pin 24 |
10 |
8 |
Procedimientos Experimentales
Paso 1: Construir el circuito.
Paso 2: Ir a la carpeta del código.
cd ~/davinci-kit-for-raspberry-pi/c/1.1.3/
Paso 3: Compilar el código.
gcc 1.1.3_LedBarGraph.c -lwiringPi
Paso 4: Ejecutar el archivo ejecutable.
sudo ./a.out
Después de que el código se ejecute, verás que los LEDs de la barra se encienden y apagan regularmente.
Nota
Si no funciona después de ejecutarlo, o si aparece un mensaje de error: "wiringPi.h: No such file or directory», consulta ¿El código en C no funciona?.
Código
#include <wiringPi.h>
#include <stdio.h>
int pins[10] = {0,1,2,3,4,5,6,8,9,10};
void oddLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
void evenLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2+1;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
void allLedBarGraph(void){
for(int i=0;i<10;i++){
digitalWrite(pins[i],HIGH);
delay(300);
digitalWrite(pins[i],LOW);
}
}
int main(void)
{
if(wiringPiSetup() == -1){ //si la inicialización de wiring falla, imprime mensaje en pantalla
printf("setup wiringPi failed !");
return 1;
}
for(int i=0;i<10;i++){ //configura los pines del LED como salida
pinMode(pins[i], OUTPUT);
digitalWrite(pins[i],LOW);
}
while(1){
oddLedBarGraph();
delay(300);
evenLedBarGraph();
delay(300);
allLedBarGraph();
delay(300);
}
return 0;
}
Explicación del Código
int pins[10] = {0,1,2,3,4,5,6,8,9,10};
Se crea un arreglo y se le asigna el número de pines correspondiente al LED de barra (0,1,2,3,4,5,6,8,9,10) y el arreglo se usará para controlar el LED.
void oddLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
Permite que el LED en los dígitos impares del LED de barra se encienda uno tras otro.
void evenLedBarGraph(void){
for(int i=0;i<5;i++){
int j=i*2+1;
digitalWrite(pins[j],HIGH);
delay(300);
digitalWrite(pins[j],LOW);
}
}
Hace que el LED en los dígitos pares del LED de barra se encienda uno tras otro.
void allLedBarGraph(void){
for(int i=0;i<10;i++){
digitalWrite(pins[i],HIGH);
delay(300);
digitalWrite(pins[i],LOW);
}
}
Permite que todos los LEDs en el LED de barra se enciendan uno por uno.
