4.2 Licht wahrnehmen

Der Fotowiderstand ist ein typisches Gerät für analoge Eingänge und wird in einer sehr ähnlichen Weise wie ein Potentiometer verwendet. Sein Widerstandswert hängt von der Intensität des Lichts ab: Je stärker das einfallende Licht, desto geringer ist sein Widerstandswert und umgekehrt.

Benötigte Komponenten

Für dieses Projekt benötigen wir folgende Komponenten.

Es ist sicherlich praktisch, ein komplettes Set zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

Sie können diese auch einzeln über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

SunFounder R3 Platine

KAUFEN

Breadboard

KAUFEN

Jumper-Kabel

KAUFEN

Widerstand

KAUFEN

Fotowiderstand

KAUFEN

Schaltplan

../_images/circuit_5.2_light.png

In dieser Schaltung sind der 10K Widerstand und der Fotowiderstand in Reihe geschaltet und der durch sie fließende Strom ist derselbe. Der 10K Widerstand dient als Schutz und der Pin A0 liest den Wert nach der Spannungsumwandlung des Fotowiderstands.

Wenn das Licht verstärkt wird, verringert sich der Widerstand des Fotowiderstands, seine Spannung sinkt und der Wert von Pin A0 steigt. Wenn das Licht stark genug ist, wird der Widerstand des Fotowiderstands nahezu 0 sein und der Wert von Pin A0 wird nahe 1023 liegen. Der 10K Widerstand spielt hierbei eine schützende Rolle, sodass 5V und GND nicht miteinander verbunden werden und es zu einem Kurzschluss kommt.

Platziert man den Fotowiderstand in einer dunklen Umgebung, wird der Wert von Pin A0 sinken. In einer ausreichend dunklen Umgebung wird der Widerstand des Fotowiderstands unendlich groß und seine Spannung nahe 5V liegen (der 10K Widerstand ist vernachlässigbar), der Wert von Pin A0 wird nahe 0 liegen.

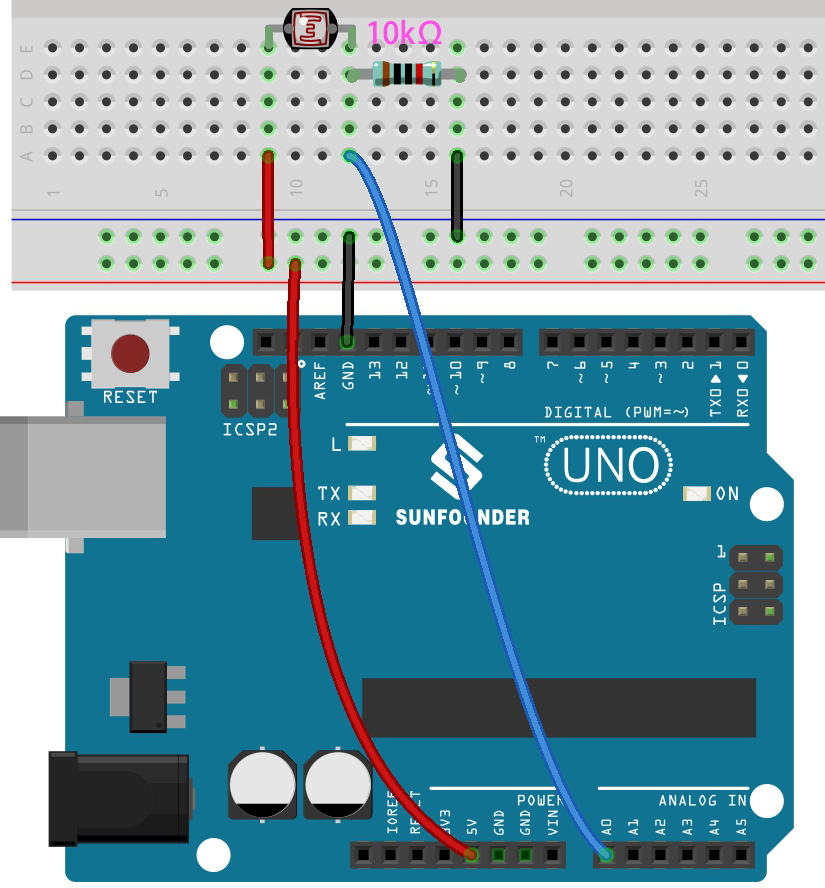

Verkabelung

../_images/feel_the_light_bb.jpg

Code

Bemerkung

  • Öffnen Sie die Datei 4.2.feel_the_light.ino unter dem Pfad 3in1-kit\basic_project\4.2.feel_the_light.

  • Oder kopieren Sie diesen Code in die Arduino IDE.

  • Oder laden Sie den Code über den Arduino Web Editor hoch.

Nach erfolgreichem Hochladen des Codes gibt der serielle Monitor die Werte des Fotowiderstands aus. Je stärker die aktuelle Umgebungshelligkeit, desto größer ist der auf dem seriellen Monitor angezeigte Wert.
