6.1 Lichtempfindliches Array

Ein Fotowiderstand oder Fotodiode ist ein lichtgesteuerter variabler Widerstand. Der Widerstand eines Fotowiderstands verringert sich mit zunehmender Lichteinstrahlung; anders ausgedrückt, zeigt er eine Photoleitfähigkeit. Ein Fotowiderstand kann in lichtempfindlichen Detektorschaltungen sowie in licht- und dunkelaktivierten Schaltkreisen eingesetzt werden.

Der Widerstand eines Fotowiderstands ändert sich mit der Lichteinstrahlung. Wenn die Lichtintensität steigt, verringert sich der Widerstand; wenn sie abnimmt, erhöht sich der Widerstand. In diesem Experiment werden wir acht LEDs verwenden, um die Lichtintensität anzuzeigen. Je höher die Lichtintensität ist, desto mehr LEDs leuchten auf. Wenn die Lichtintensität hoch genug ist, leuchten alle LEDs. Wenn kein Licht vorhanden ist, erlöschen alle LEDs.

Benötigte Komponenten

Für dieses Projekt benötigen wir die folgenden Komponenten.

Es ist definitiv praktisch, ein ganzes Set zu kaufen, hier ist der Link:

Name

ARTIKEL IN DIESEM KIT

LINK

3 in 1 Starter Kit

380+

3 in 1 Starter Kit

Sie können diese auch separat über die untenstehenden Links kaufen.

KOMPONENTENBESCHREIBUNG

KAUF-LINK

Arduino Uno R4 Minima

-

Breadboard

KAUFEN

Jumper-Kabel

KAUFEN

Widerstand

KAUFEN

LED

KAUFEN

Fotowiderstand

KAUFEN

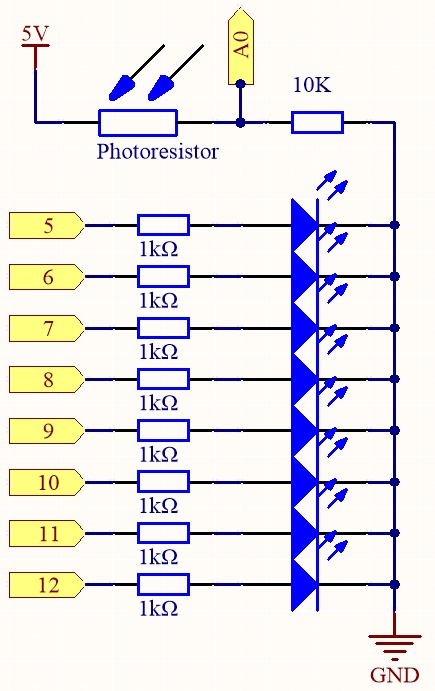

Schaltplan

../_images/circuit_6.1_light_led.png

Verdrahtung

../_images/6.1_light_flow_led_bb.png

Code

Bemerkung

  • Öffnen Sie die Datei 6.1.light_control_led.ino im Pfad 3in1-kit\learning_project\6.1.light_control_led.

  • Oder kopieren Sie diesen Code in die Arduino IDE.

Jetzt leuchten Sie mit einer Lichtquelle auf den Fotowiderstand, und Sie werden sehen, dass mehrere LEDs aufleuchten. Strahlen Sie mehr Licht darauf, leuchten mehr LEDs auf. Wenn Sie ihn in eine dunkle Umgebung bringen, erlöschen alle LEDs.

Wie funktioniert das?

void loop()
{
    sensorValue = analogRead(photocellPin); //read the value of A0
    ledLevel = map(sensorValue, 300, 1023, 0, NbrLEDs); // map to the number of LEDs
    for (int led = 0; led < NbrLEDs; led++)//
    {
        if (led < ledLevel ) //When led is smaller than ledLevel, run the following code.
        {
            digitalWrite(ledPins[led], HIGH); // turn on pins less than the level
        }
        else
        {
            digitalWrite(ledPins[led],LOW); // turn off pins higher than
        }
    }
}

Mit der Funktion map() können Sie den Wert des Fotowiderstands den 8 LEDs zuordnen, zum Beispiel, wenn sensorValue 560 ist, dann ist ledLevel 4, also sollten zu diesem Zeitpunkt ledPins[0] bis ledPins[4] leuchten und ledPins[5] bis ledPins[7] sollten ausgeschaltet sein.
