1.1 Konfiguration des ESP8266

Das im Kit enthaltene ESP8266-Modul ist bereits mit der AT-Firmware vorinstalliert. Dennoch müssen Sie seine Konfiguration gemäß den folgenden Schritten anpassen.

Bauen Sie den Schaltkreis.
Öffnen Sie die Datei 00-Set_software_serial.ino unter dem Pfad ultimate-sensor-kit\iot_project\wifi\00-Set_software_serial. Oder kopieren Sie diesen Code in die Arduino-IDE und laden Sie den Code hoch.

Der Code etabliert eine softwaregesteuerte serielle Kommunikation mit Hilfe der SoftwareSerial-Bibliothek von Arduino. Dadurch kann das Arduino-Board mit dem ESP8266-Modul über die digitalen Pins 2 und 3 (als Rx und Tx) kommunizieren. Es prüft die Datenübertragung zwischen den beiden und leitet empfangene Nachrichten mit einer Baudrate von 115200 weiter. Mit diesem Code können Sie den seriellen Monitor des Arduino verwenden, um AT-Firmware-Befehle an das ESP8266-Modul zu senden und dessen Antworten zu empfangen.
```
#include <SoftwareSerial.h>
SoftwareSerial espSerial(2, 3); //Rx,Tx

void setup() {
    // Put your setup code here, to run once:
    Serial.begin(115200);
    espSerial.begin(115200);
}

void loop() {
    if (espSerial.available()) {
        Serial.write(espSerial.read());
    }
    if (Serial.available()) {
        espSerial.write(Serial.read());
    }
}
```

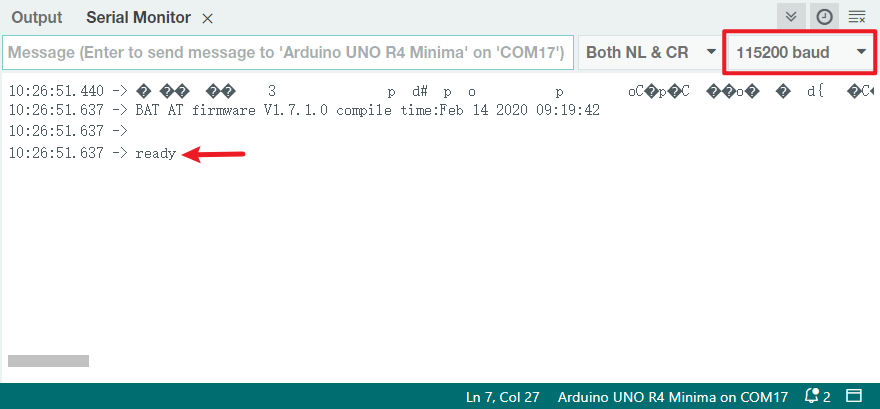

Klicken Sie auf das Lupensymbol (Serial Monitor) in der oberen rechten Ecke und stellen Sie die Baudrate auf 115200 ein. (Sie könnten einige Informationen wie ich gedruckt haben oder auch nicht, das spielt keine Rolle, gehen Sie einfach zum nächsten Schritt über.)
Warnung
- Sollte ready nicht erscheinen, können Sie versuchen, das ESP8266-Modul zurückzusetzen (RST an GND anschließen) und den Serial Monitor erneut zu öffnen.
- Falls das Ergebnis OK lautet, müssen Sie möglicherweise die Firmware erneut brennen. Bitte beziehen Sie sich für Details auf Wie man die Firmware für das ESP8266-Modul erneut aufspielt. Sollten Sie immer noch Probleme haben, machen Sie bitte einen Screenshot des seriellen Monitors und senden Sie ihn an sevice@sunfounder.com. Wir werden Ihnen so schnell wie möglich weiterhelfen.

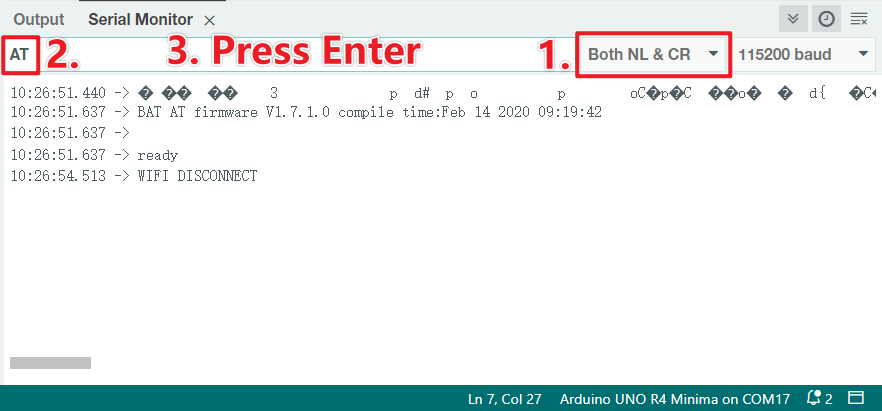

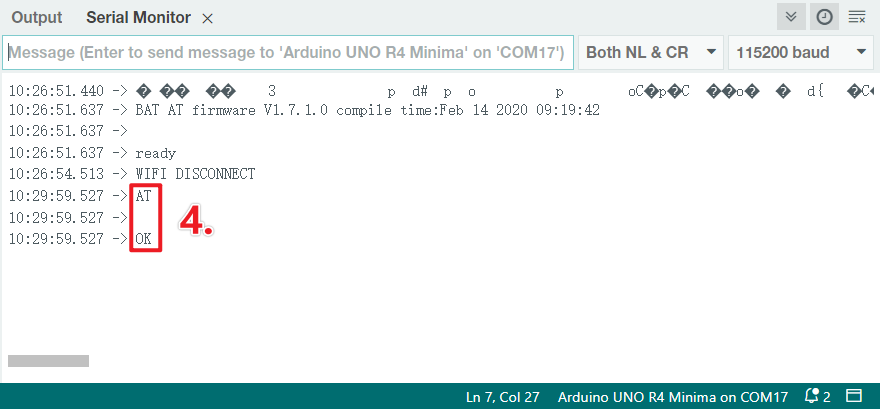

Klicken Sie auf NEWLINE DROPDOWN BOX, wählen Sie both NL & CR im Dropdown-Menü aus, geben Sie AT ein; wenn OK zurückgegeben wird, bedeutet dies, dass die Verbindung zwischen ESP8266 und R4-Board erfolgreich hergestellt wurde.

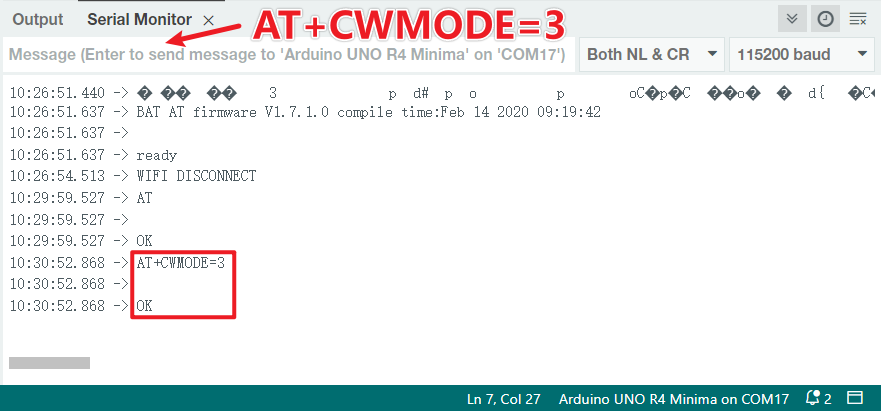

Geben Sie AT+CWMODE=3 ein, um den Verwaltungsmodus auf Station und AP-Koexistenz zu ändern.

Referenzen

ESP8266 AT Instruction Set
