Automatisches Bewässerungssystem mit Blynk

Dieses Projekt demonstriert ein automatisiertes Bewässerungssystem, das Bodenfeuchtesensoren und Wasserpumpen nutzt. Die Blynk-App dient der Benutzerinteraktion und empfängt Daten zur Bodenfeuchte, während sie den Bewässerungsschwellenwert und den Status des Automatikmodus an das System sendet. Wenn die Bodenfeuchte unter den eingestellten Schwellenwert im Automatikmodus fällt, aktiviert das System die Wasserpumpe.

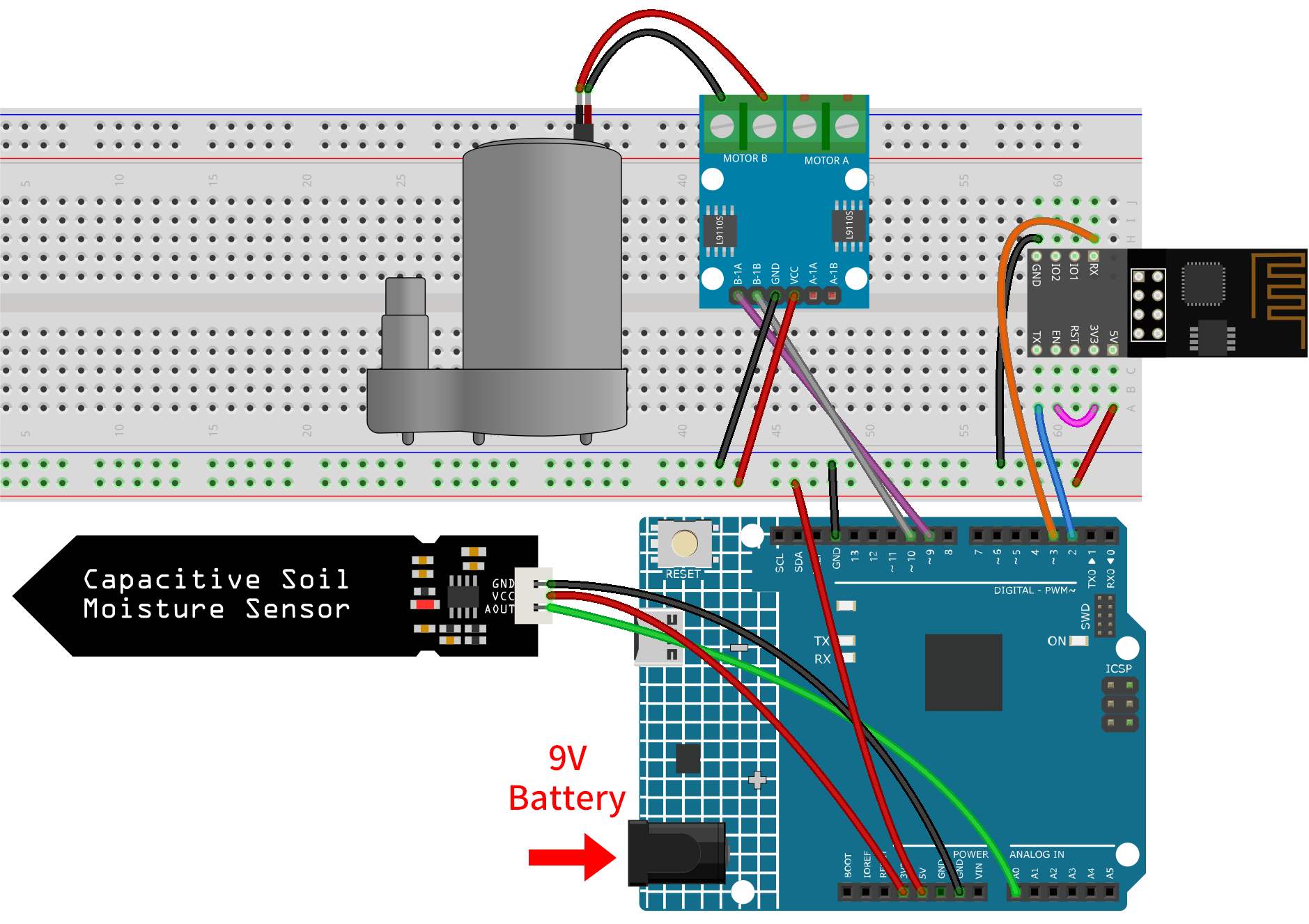

1. Schaltung aufbauen

Bemerkung

Das ESP8266-Modul benötigt einen hohen Stromfluss für einen stabilen Betrieb. Stellen Sie daher sicher, dass die 9V-Batterie angeschlossen ist.

• Arduino UNO R4 Minima-Platine

• ESP8266-Modul

• Kapazitives Bodenfeuchtigkeitsmodul

• Kreiselpumpe

2. Blynk konfigurieren

Bemerkung

Wenn Sie mit Blynk noch nicht vertraut sind, empfehlen wir dringend, zunächst diese beiden Tutorials zu lesen. Einführung in Blynk ist ein Einsteigerleitfaden zu Blynk, der auch die Konfiguration des ESP8266 und die Registrierung bei Blynk beinhaltet. Flammenwarnsystem mit Blynk ist ein einfaches Beispiel, aber die Schritterklärungen sind detaillierter.

2.1 Vorlage erstellen

Zuerst müssen wir eine Vorlage in Blynk erstellen. Legen Sie eine „Auto watering system“ Vorlage an.

2.2 Datenströme

Erstellen Sie Datastreams vom Typ Virtual Pin auf der Datastreams-Seite, um Daten vom ESP8266 und dem Uno R4 Board zu empfangen.

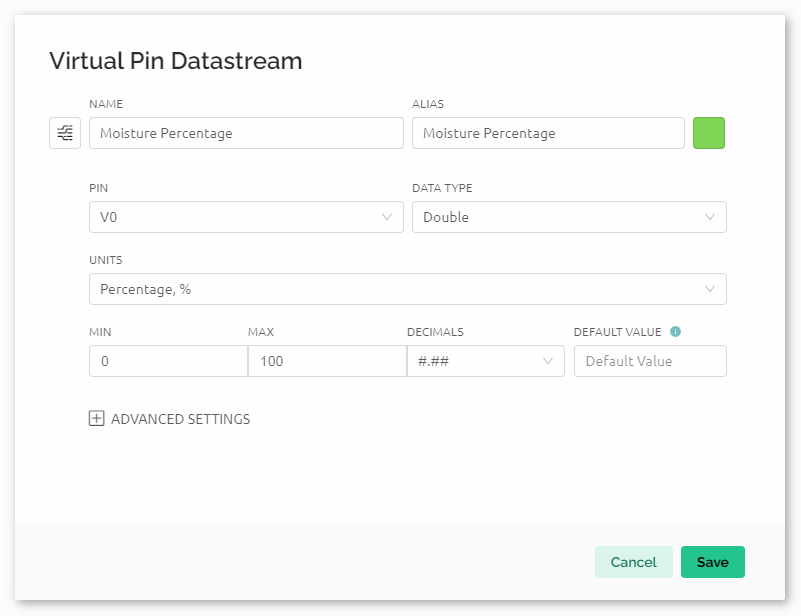

• Virtuellen Pin V0 nach folgendem Schema erstellen:

  Benennen Sie den Virtual Pin V0 in Moisture Percentage um. Setzen Sie den DATA TYPE auf Double und MIN und MAX auf 0 und 100. Die UNITS sollen Percentage,% sein.



• Virtuellen Pin V1 nach folgendem Schema erstellen:

  Benennen Sie den Virtual Pin V1 in Water Threshold um. Setzen Sie den DATA TYPE auf Double und MIN und MAX auf 0 und 100. Die UNITS sollen Percentage,% sein.



• Virtuellen Pin V2 nach folgendem Schema erstellen:

  Benennen Sie den Virtual Pin V2 in Auto Mode um. Setzen Sie den DATA TYPE auf Integer und MIN und MAX auf 0 und 1.



2.3 Web-Dashboard

Wir müssen auch das Web-Dashboard konfigurieren, um mit dem automatischen Bewässerungssystem interagieren zu können.

Richten Sie das Web-Dashboard entsprechend dem folgenden Schema ein. Wir verwenden Widgets wie Beschriftungen, Anzeigen, Schalter, Schieberegler und Diagramme. Achten Sie darauf, jedes Widget seinem entsprechenden virtuellen Pin zuzuordnen.

3. Den Code ausführen

1. Öffnen Sie die Datei 07-Auto_watering_system.ino im Pfad ultimate-sensor-kit\iot_project\wifi\07-Auto_watering_system, oder kopieren Sie diesen Code in die Arduino IDE.

2. Legen Sie ein Blynk-Gerät mit der Vorlage „Auto watering system“ an. Anschließend ersetzen Sie die Werte für BLYNK_TEMPLATE_ID, BLYNK_TEMPLATE_NAME und BLYNK_AUTH_TOKEN durch Ihre eigenen.

   #define BLYNK_TEMPLATE_ID "TMPxxxxxxx"
   #define BLYNK_TEMPLATE_NAME "Auto watering system"
   #define BLYNK_AUTH_TOKEN "xxxxxxxxxxxxx"


3. Sie müssen auch die ssid und das Passwort des von Ihnen verwendeten WLANs eingeben.

   char ssid[] = "Ihr_SSID";
   char pass[] = "Ihr_Passwort";


4. Nach der Auswahl des richtigen Boards und Ports klicken Sie auf den Hochladen-Button.

5. Öffnen Sie den seriellen Monitor (Baudrate auf 115200 einstellen) und warten Sie auf eine Meldung, die eine erfolgreiche Verbindung anzeigt.



   Bemerkung

   Falls die Meldung ESP is not responding erscheint, befolgen Sie bitte diese Schritte.

   • Stellen Sie sicher, dass die 9V-Batterie angeschlossen ist.

   • Setzen Sie das ESP8266-Modul zurück, indem Sie den Pin RST für 1 Sekunde mit GND verbinden und dann wieder trennen.

   • Drücken Sie den Reset-Knopf auf dem R4-Board.

   Manchmal müssen Sie die oben genannten Schritte 3-5 Mal wiederholen. Bitte haben Sie Geduld.

4. Code-Erläuterung

1. Einrichtung der Blynk-Cloud und Import der Bibliotheken

   In diesen Zeilen werden die eindeutigen IDs und Tokens festgelegt, die zur Identifizierung und Authentifizierung Ihres Arduino-Geräts mit der Blynk-Cloud notwendig sind. Zusätzlich werden wichtige Bibliotheken für die Verwendung des ESP8266-WiFi-Moduls, Blynk-Funktionalitäten und Software-Serienschnittstelle eingebunden.

   #define BLYNK_TEMPLATE_ID "TMPLxxxxxx"
   #define BLYNK_TEMPLATE_NAME "Auto watering system"
   #define BLYNK_AUTH_TOKEN "xxxxxxxxxxxxxxx"
   #define BLYNK_PRINT Serial
   #include <ESP8266_Lib.h>
   #include <BlynkSimpleShieldEsp8266.h>
   #include <SoftwareSerial.h>


2. WiFi- und Hardware-Konfiguration

   Hier werden die WLAN-Zugangsdaten (ssid und pass) definiert. Die Pins 2 (RX) und 3 (TX) sind für die Software-Serienschnittstelle zwischen dem Arduino und dem ESP8266 konfiguriert. Die Baudrate für diese Kommunikation ist auf 115200 festgelegt.

   char ssid[] = "Ihr_WLAN-Name";
   char pass[] = "Ihr_Passwort";
   SoftwareSerial EspSerial(2, 3);
   #define ESP8266_BAUD 115200
   ESP8266 wifi(&EspSerial);


3. Definition von Pins und globalen Variablen

   Die Pins für die Steuerung der Wasserpumpe und des Bodenfeuchtesensors werden hier zusammen mit globalen Variablen für Sensorwerte, Schwellenwerte und Betriebsmodi festgelegt.

   Sie sollten Ihre eigenen Werte für moistureInAir und moistureInWater anhand Ihrer tatsächlichen Bedingungen messen. Um zu verhindern, dass der berechnete moisturePercentage den Bereich von 0-100% überschreitet, korrigieren Sie den Wert für moistureInAir nach oben und den Wert für moistureInWater nach unten, um für Sensorabweichungen zu kompensieren.

   // Define pin configurations for the water pump
   const int pump1A = 9;
   const int pump1B = 10;
   bool pumpStatus = 0;  // 0 indicates OFF, 1 indicates ON

   // Define the soil moisture sensor
   const float moistureInAir = 535;    // Measure by placing the sensor in air
   const float moistureInWater = 280;  // Measure by immersing the sensor in water
   const int sensorPin = A0;
   int sensorValue = 0;  // Stores the raw sensor value

   int autoMode = 0;
   int waterThreshold = 0;        // The soil moisture percentage threshold to activate watering
   float moisturePercentage = 0;  // The calculated soil moisture percentage


4. Anfangskonfigurationen in der setup()-Funktion

   Hier werden zwei Timer konfiguriert:

   • Mit timer.setInterval(10000L, updateDataTimer) wird das Zeitintervall für die Funktion updateDataTimer() auf alle 10000ms eingestellt. Sie können den ersten Parameter anpassen, um das Intervall zwischen den Ausführungen von updateDataTimer() zu ändern.

   • Mit timer.setInterval(35000L, autoWaterTimer) wird das Zeitintervall für die Funktion autoWaterTimer() auf alle 35000ms eingestellt. Auch hier können Sie den ersten Parameter anpassen.




   void setup() {
     pinMode(pump1A, OUTPUT);    // set pump1A as output
     pinMode(pump1B, OUTPUT);    // set pump1B as output
     digitalWrite(pump1B, LOW);  // Keep pump1B low

     Serial.begin(115200);           // Start serial communication at 115200 baud rate for debugging
     EspSerial.begin(ESP8266_BAUD);  // Set ESP8266 baud rate
     delay(10);

     // Configure Blynk and connect to WiFi
     Blynk.config(wifi, BLYNK_AUTH_TOKEN);
     Blynk.connectWiFi(ssid, pass);

     // Configure timer events
     timer.setInterval(10000L, updateDataTimer);  // Update sensor data every 10 seconds
     timer.setInterval(35000L, autoWaterTimer);   // Check watering conditions every 35 seconds
   }


5. loop() Funktion

   Diese kontinuierlich laufende Schleife ermöglicht es der Blynk-Bibliothek, nach Aktualisierungen zu suchen und die definierten Zeitereignisse zu verarbeiten.

   void loop() {
      Blynk.run();
      timer.run();
   }


6. Interaktion mit der Blynk-App

   Diese Funktionen werden durch bestimmte Interaktionen mit der Blynk-App ausgelöst:

   • BLYNK_CONNECTED(): Wird aufgerufen, wenn das Gerät eine Verbindung zu Blynk herstellt. Synchronisiert die Anfangszustände der virtuellen Pins.

   • BLYNK_WRITE(V1): Wird ausgelöst, wenn sich der virtuelle Pin 1 ändert (Wasserschwellwert).

   • BLYNK_WRITE(V2): Wird ausgelöst, wenn sich der virtuelle Pin 2 ändert (Automatik-Modus Status).




   // This function is called every time the device is connected to the Blynk.Cloud
   BLYNK_CONNECTED() {
     Blynk.syncVirtual(V1);  // Sync water threshold
     Blynk.syncVirtual(V2);  // Sync auto mode status
   }

   // This function is called every time the Virtual Pin 1 state changes
   BLYNK_WRITE(V1) {
     waterThreshold = param.asInt();  // Update watering threshold
     Serial.print("Received threshold.   waterThreshold:");
     Serial.println(waterThreshold);
   }

   // This function is called every time the Virtual Pin 2 state changes
   BLYNK_WRITE(V2) {
     autoMode = param.asInt();  // Update auto mode status

     if (autoMode == 1) {
       Serial.println("The switch on Blynk has been turned on.");
     } else {
       Serial.println("The switch on Blynk has been turned off.");
     }
   }


7. Timer-Callbacks und automatische Bewässerungslogik

   Diese Funktionen steuern die Aufgaben, die von den Timern ausgeführt werden:

   • updateDataTimer(): Ruft sendData() auf, um aktuelle Feuchtigkeitsdaten an Blynk zu senden.

   • autoWaterTimer(): Ruft autoWater() auf, um zu prüfen, ob Bewässerung erforderlich ist.

   • sendData(): Berechnet den Bodenfeuchtigkeitsprozentsatz, protokolliert ihn und sendet ihn an die Blynk-App.

   • autoWater(): Überprüft, ob der Boden auf Basis des festgelegten Schwellwerts und des Automatik-Modus bewässert werden muss.




   void updateDataTimer() {
     sendData();
   }

   void autoWaterTimer() {
     autoWater();
   }

   // Function to send sensor data to Blynk app
   void sendData() {
     // Calculate soil moisture percentage
     sensorValue = analogRead(sensorPin);
     moisturePercentage = 1 - (sensorValue - moistureInWater) / (moistureInAir - moistureInWater);

     Serial.println("-----------------------------");
     Serial.println("Update soil moisture data ...");
     Serial.print("sensorValue:");
     Serial.print(sensorValue);
     Serial.print("  moisturePercentage:");
     Serial.println(moisturePercentage * 100);

     // Send moisture percentage to Blynk app
     Blynk.virtualWrite(V0, moisturePercentage * 100);
   }

   // Function to control automatic watering based on soil moisture and user settings
   void autoWater() {
     if (autoMode == 1 && moisturePercentage * 100 < waterThreshold) {

       if (!pumpStatus) {
         turnOnPump();
         Serial.println("-----------------------------");
         Serial.println("Watering...");

         // Turn off pump after 2 seconds
         timer.setTimeout(2000L, turnOffPump);
       }
     }
   }


8. Pumpensteuerungsfunktionen

   These functions directly control the operation of the water pump:

   • turnOnPump(): Activates the pump.

   • turnOffPump(): Deactivates the pump.

   // Function to turn on the water pump
   void turnOnPump() {
     digitalWrite(pump1A, HIGH);
     pumpStatus = 1;
   }

   // Function to turn off the water pump
   void turnOffPump() {
     digitalWrite(pump1A, LOW);
     pumpStatus = 0;
   }


Referenzen

• Blynk Documentation

• Blynk - Timers

• Blynk - State Syncing

• Blynk - BLYNK_WRITE()
