2.1.4 スライドスイッチ

はじめに

このプロジェクトでは、スライドスイッチの使い方を学びます。通常、スライドスイッチは電源スイッチとしてPCBにはんだ付けされますが、今回はブレッドボードに挿入するため、固定されない可能性があります。ブレッドボード上でその機能を示すために使用します。

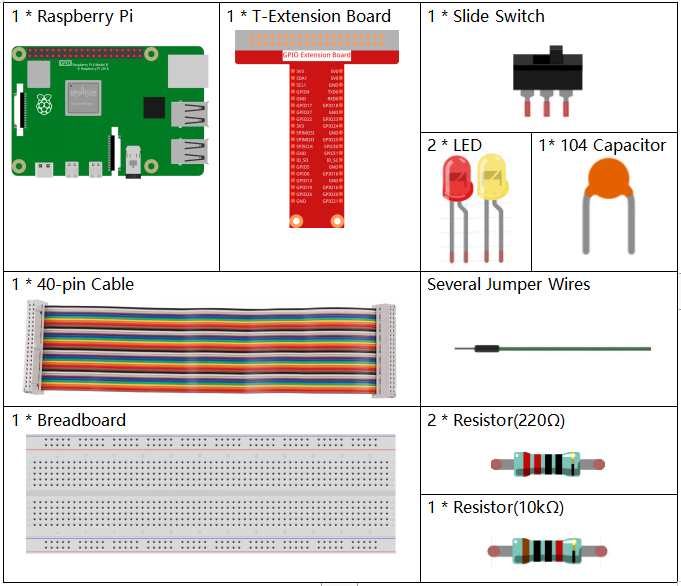

必要な部品

このプロジェクトには、以下のコンポーネントが必要です。

../_images/list_2.1.2_slide_switch.png

一式をまとめて購入すると便利です。リンクはこちら：

名前

このキットのアイテム

リンク

Raphael Kit

337

Raphael Kit

個々に購入することもできます。以下のリンクからどうぞ。

コンポーネントの紹介

購入リンク

GPIO拡張ボード

購入

ブレッドボード

購入

ジャンパーワイヤー

購入

抵抗器

購入

LED

購入

スライドスイッチ

購入

コンデンサ

購入

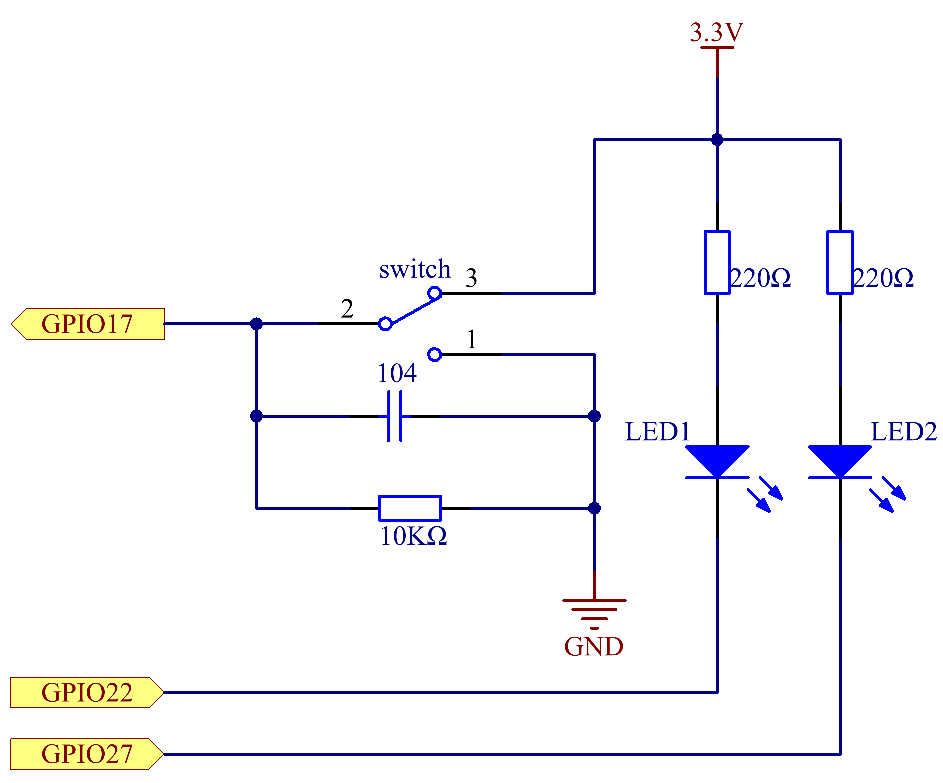

回路図

スライドスイッチの中央のピンをGPIO17に接続し、2つのLEDをそれぞれGPIO22とGPIO27に接続します。その後、スライドを引くと、2つのLEDが交互に点灯します。

../_images/image305.png ../_images/image306.png

実験手順

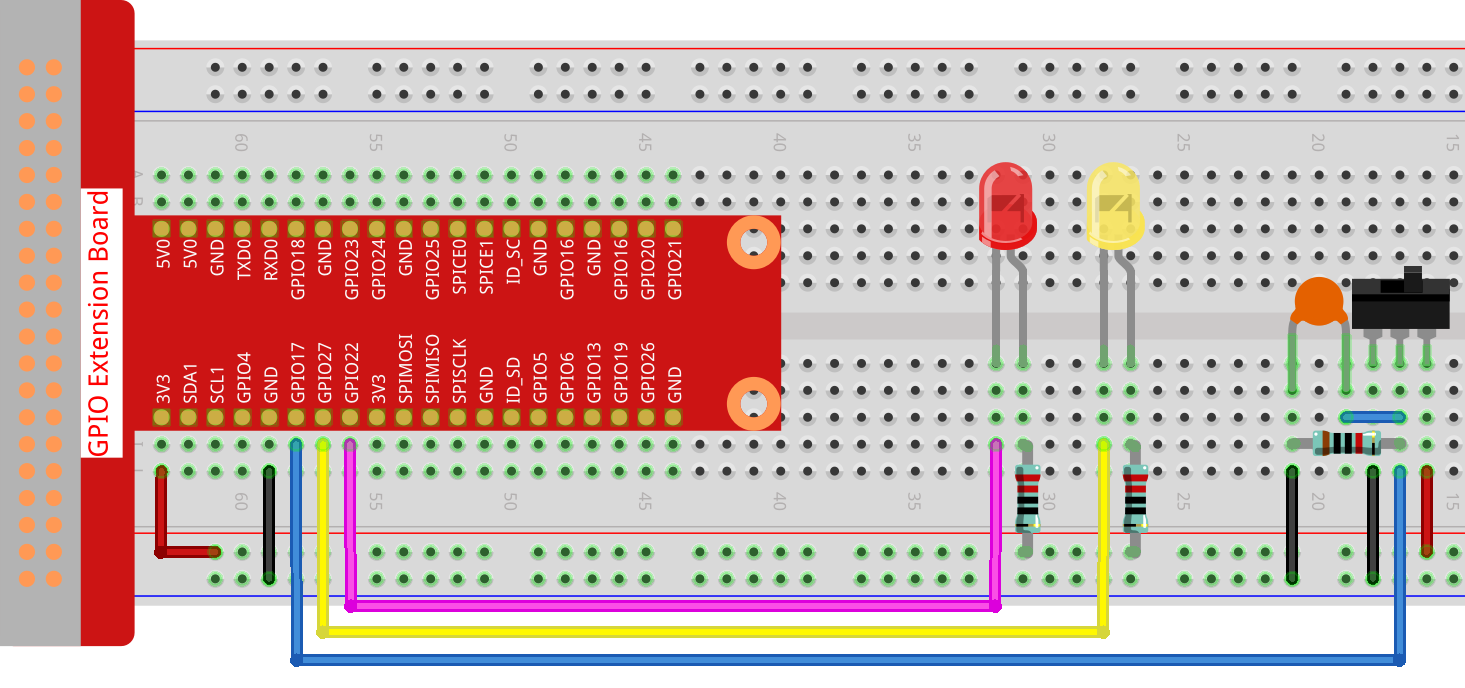

ステップ1： 回路を組み立てる。

../_images/image161.png

ステップ2： コードのフォルダに移動。

cd ~/raphael-kit/python

ステップ3： 実行。

sudo python3 2.1.4_Slider.py

コードが実行されている間、スイッチを左に繋ぐと黄色のLEDが点灯します。右に繋ぐと、赤い光が点灯します。

コード

注釈

以下のコードは 編集/リセット/コピー/実行/停止 が可能です。しかし、事前にソースコードのパス、例えば raphael-kit/python に移動する必要があります。コードを変更した後、そのまま実行して効果を確認できます。

import RPi.GPIO as GPIO
import time

# Set GPIO17 as slide switch pin, GPIO22 as led1 pin, GPIO27 as led2 pin
slidePin = 17
led1Pin = 22
led2Pin = 27

# Define a setup function for some setup
def setup():
    # Set the GPIO modes to BCM Numbering
    GPIO.setmode(GPIO.BCM)
    # Set slidePin input
    # Set ledPin output,
    # and initial level to High(3.3v)
    GPIO.setup(slidePin, GPIO.IN)
    GPIO.setup(led1Pin, GPIO.OUT, initial=GPIO.HIGH)
    GPIO.setup(led2Pin, GPIO.OUT, initial=GPIO.HIGH)

# Define a main function for main process
def main():
    while True:
        # slide switch high, led1 on
        if GPIO.input(slidePin) == 1:
            print ('    LED1 ON    ')
            GPIO.output(led1Pin, GPIO.LOW)
            GPIO.output(led2Pin, GPIO.HIGH)

        # slide switch low, led2 on
        if GPIO.input(slidePin) == 0:
            print ('    LED2 ON    ')
            GPIO.output(led2Pin, GPIO.LOW)
            GPIO.output(led1Pin, GPIO.HIGH)

        time.sleep(0.5)
# Define a destroy function for clean up everything after
# the script finished
def destroy():
    # Turn off LED
    GPIO.output(led1Pin, GPIO.HIGH)
    GPIO.output(led2Pin, GPIO.HIGH)
    # Release resource
    GPIO.cleanup()

# If run this script directly, do:
if __name__ == '__main__':
    setup()
    try:
        main()
    # When 'Ctrl+C' is pressed, the program
    # destroy() will be  executed.
    except KeyboardInterrupt:
        destroy()

コード説明

if GPIO.input(slidePin) == 1:
            GPIO.output(led1Pin, GPIO.LOW)
            GPIO.output(led2Pin, GPIO.HIGH)

スライドが右に引かれると、中央のピンと右側のピンが接続されます。このため、Raspberry Piは中央のピンでhighレベルを読み取り、LED1は点灯し、LED2は消灯します。

if GPIO.input(slidePin) == 0:
            GPIO.output(led2Pin, GPIO.LOW)
            GPIO.output(led1Pin, GPIO.HIGH)

スライドが左に引かれると、中央のピンと左側のピンが接続されます。このため、Raspberry Piはlowレベルを読み取り、LED2は点灯し、LED1は消灯します。

現象の画像

../_images/image162.jpeg
