2.2.9 Modulo MPU6050

Introduzione

L’MPU-6050 è il primo e unico dispositivo di tracciamento del movimento a 6 assi al mondo (giroscopio a 3 assi e accelerometro a 3 assi), progettato per smartphone, tablet e sensori indossabili che richiedono queste caratteristiche, inclusi basso consumo energetico, basso costo e alte prestazioni.

In questo esperimento, utilizzeremo I2C per ottenere i valori del sensore di accelerazione a tre assi e del giroscopio a tre assi dell’MPU6050 e li visualizzeremo sullo schermo.

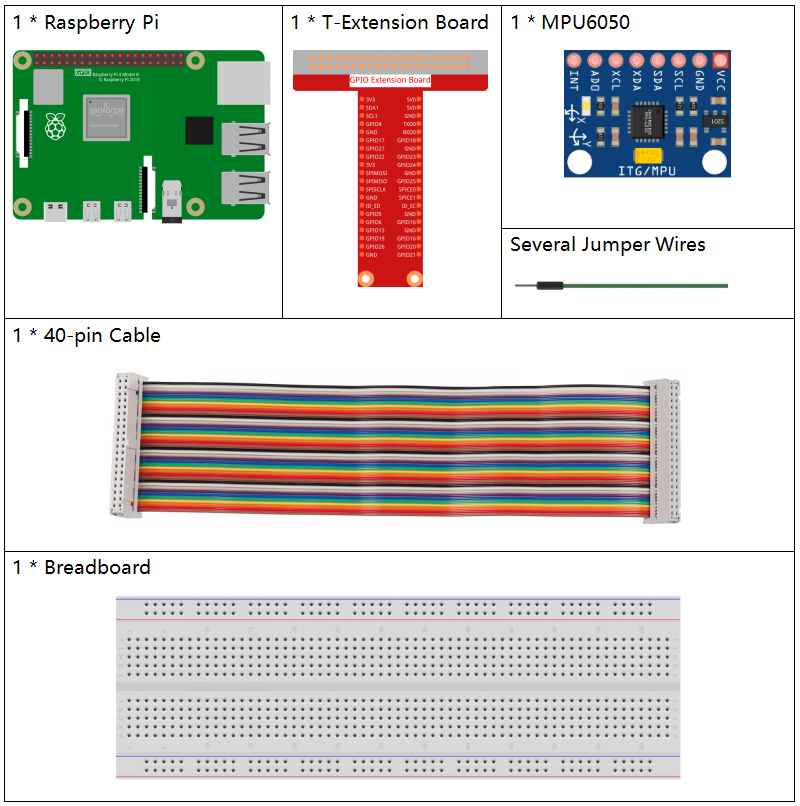

Componenti necessari

In questo progetto avremo bisogno dei seguenti componenti.

../_images/list_2.2.6.png

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome

ELEMENTI IN QUESTO KIT

LINK

Kit Raphael

337

Raphael Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI

LINK PER L’ACQUISTO

Scheda di estensione GPIO

ACQUISTA

Breadboard

ACQUISTA

Cavi Jumper

ACQUISTA

Modulo MPU6050

ACQUISTA

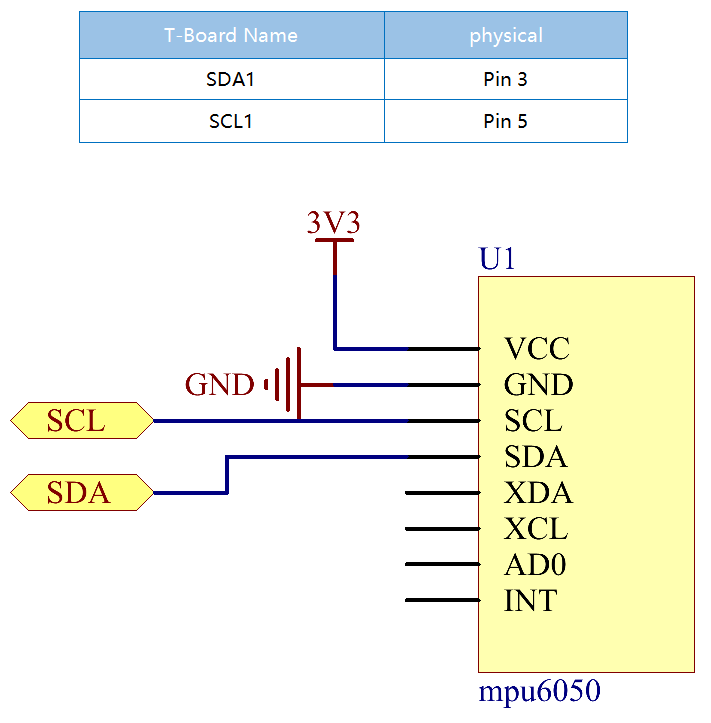

Schema elettrico

L’MPU6050 comunica con il microcontrollore tramite l’interfaccia del bus I2C. SDA1 e SCL1 devono essere collegati ai pin corrispondenti.

../_images/image330.png

Procedura sperimentale

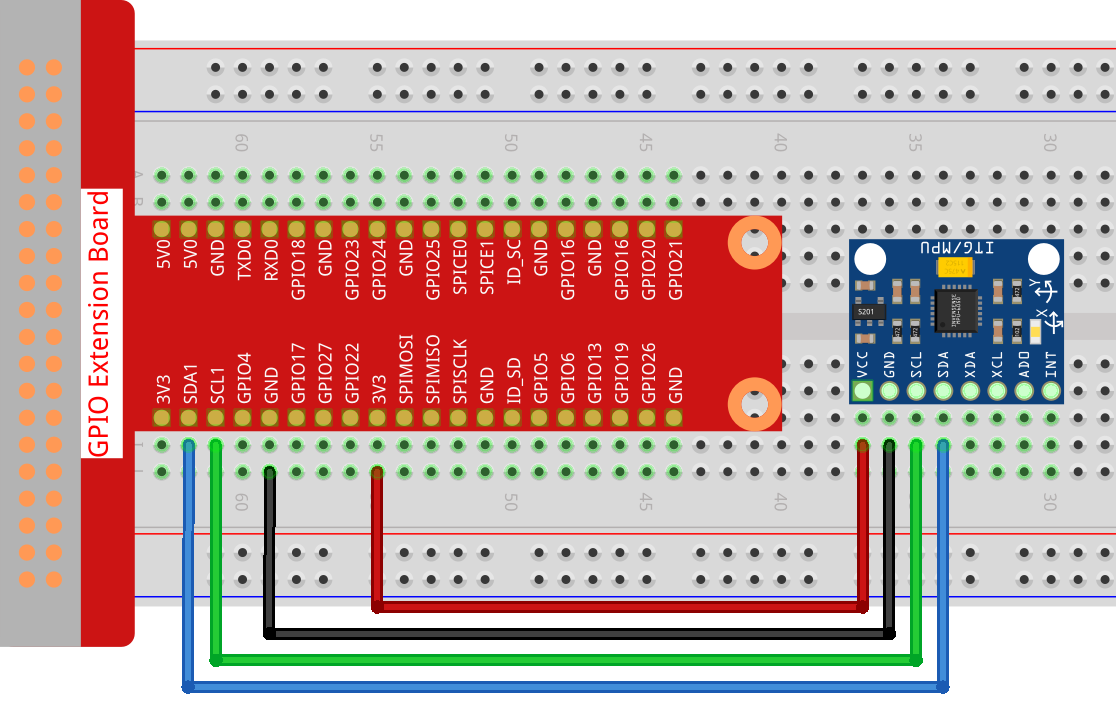

Passo 1: Costruisci il circuito.

../_images/image227.png

Passo 2: Configura I2C (vedi Appendice Configurazione I²C. Se hai già configurato I2C, salta questo passaggio.)

Passo 3: Vai nella cartella del codice.

cd ~/raphael-kit/python

Passo 4: Esegui il file eseguibile.

sudo python3 2.2.9_mpu6050.py

Una volta eseguito il codice, l’angolo di deflessione degli assi x e y, nonché l’accelerazione e la velocità angolare su ciascun asse letti dall’MPU6050 verranno calcolati e stampati sullo schermo.

Nota

  • Se ricevi l’errore FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', consulta Configurazione I²C per abilitare l’I2C.

  • Se ricevi l’errore ModuleNotFoundError: No module named 'smbus2', esegui il comando sudo apt install python3-smbus2.

  • Se compare l’errore OSError: [Errno 121] Remote I/O error, significa che il modulo è cablato in modo errato o è danneggiato.

Codice

Nota

Puoi Modificare/Resettare/Copiare/Eseguire/Fermare il codice qui sotto. Ma prima di farlo, devi andare nel percorso del codice sorgente, come raphael-kit/python. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.

import smbus
import math
import time

# Registri di gestione dell'alimentazione
power_mgmt_1 = 0x6b
power_mgmt_2 = 0x6c

def read_byte(adr):
    return bus.read_byte_data(address, adr)

def read_word(adr):
    high = bus.read_byte_data(address, adr)
    low = bus.read_byte_data(address, adr+1)
    val = (high << 8) + low
    return val

def read_word_2c(adr):
    val = read_word(adr)
    if (val >= 0x8000):
        return -((65535 - val) + 1)
    else:
        return val

def dist(a,b):
    return math.sqrt((a*a)+(b*b))

def get_y_rotation(x,y,z):
    radians = math.atan2(x, dist(y,z))
    return -math.degrees(radians)

def get_x_rotation(x,y,z):
    radians = math.atan2(y, dist(x,z))
    return math.degrees(radians)


bus = smbus.SMBus(1) # o bus = smbus.SMBus(1) per le schede Revision 2
address = 0x68       # Questo è il valore dell'indirizzo letto tramite il comando i2cdetect

# Ora riattiva il 6050 poiché inizia in modalità sleep
bus.write_byte_data(address, power_mgmt_1, 0)

while True:
    time.sleep(0.1)
    gyro_xout = read_word_2c(0x43)
    gyro_yout = read_word_2c(0x45)
    gyro_zout = read_word_2c(0x47)

    print ("gyro_xout : ", gyro_xout, " scaled: ", (gyro_xout / 131))
    print ("gyro_yout : ", gyro_yout, " scaled: ", (gyro_yout / 131))
    print ("gyro_zout : ", gyro_zout, " scaled: ", (gyro_zout / 131))

    accel_xout = read_word_2c(0x3b)
    accel_yout = read_word_2c(0x3d)
    accel_zout = read_word_2c(0x3f)

    accel_xout_scaled = accel_xout / 16384.0
    accel_yout_scaled = accel_yout / 16384.0
    accel_zout_scaled = accel_zout / 16384.0

    print ("accel_xout: ", accel_xout, " scaled: ", accel_xout_scaled)
    print ("accel_yout: ", accel_yout, " scaled: ", accel_yout_scaled)
    print ("accel_zout: ", accel_zout, " scaled: ", accel_zout_scaled)

    print ("x rotation: " , get_x_rotation(accel_xout_scaled, accel_yout_scaled, accel_zout_scaled))
    print ("y rotation: " , get_y_rotation(accel_xout_scaled, accel_yout_scaled, accel_zout_scaled))

    time.sleep(1)

Spiegazione del Codice

def read_word(adr):
    high = bus.read_byte_data(address, adr)
    low = bus.read_byte_data(address, adr+1)
    val = (high << 8) + low
    return val

def read_word_2c(adr):
    val = read_word(adr)
    if (val >= 0x8000):
        return -((65535 - val) + 1)
    else:
        return val

Lettura dei dati del sensore inviati dall’MPU6050.

def get_y_rotation(x,y,z):
    radians = math.atan2(x, dist(y,z))
    return -math.degrees(radians)

Calcolo dell’angolo di deflessione dell’asse y.

def get_x_rotation(x,y,z):
    radians = math.atan2(y, dist(x,z))
    return math.degrees(radians)

Calcolo dell’angolo di deflessione dell’asse x.

gyro_xout = read_word_2c(0x43)
gyro_yout = read_word_2c(0x45)
gyro_zout = read_word_2c(0x47)

print ("gyro_xout : ", gyro_xout, " scaled: ", (gyro_xout / 131))
print ("gyro_yout : ", gyro_yout, " scaled: ", (gyro_yout / 131))
print ("gyro_zout : ", gyro_zout, " scaled: ", (gyro_zout / 131))

Lettura dei valori degli assi x, y e z del sensore giroscopico, conversione dei metadati in valori di velocità angolare e stampa dei risultati.

accel_xout = read_word_2c(0x3b)
accel_yout = read_word_2c(0x3d)
accel_zout = read_word_2c(0x3f)

accel_xout_scaled = accel_xout / 16384.0
accel_yout_scaled = accel_yout / 16384.0
accel_zout_scaled = accel_zout / 16384.0

print ("accel_xout: ", accel_xout, " scaled: ", accel_xout_scaled)
print ("accel_yout: ", accel_yout, " scaled: ", accel_yout_scaled)
print ("accel_zout: ", accel_zout, " scaled: ", accel_zout_scaled)

Lettura dei valori degli assi x, y e z del sensore di accelerazione, conversione degli elementi in valori di velocità accelerata (unità di gravità) e stampa dei risultati.

print ("x rotation: " , get_x_rotation(accel_xout_scaled, accel_yout_scaled, accel_zout_scaled))
print ("y rotation: " , get_y_rotation(accel_xout_scaled, accel_yout_scaled, accel_zout_scaled))

Stampa degli angoli di deflessione degli assi x e y.

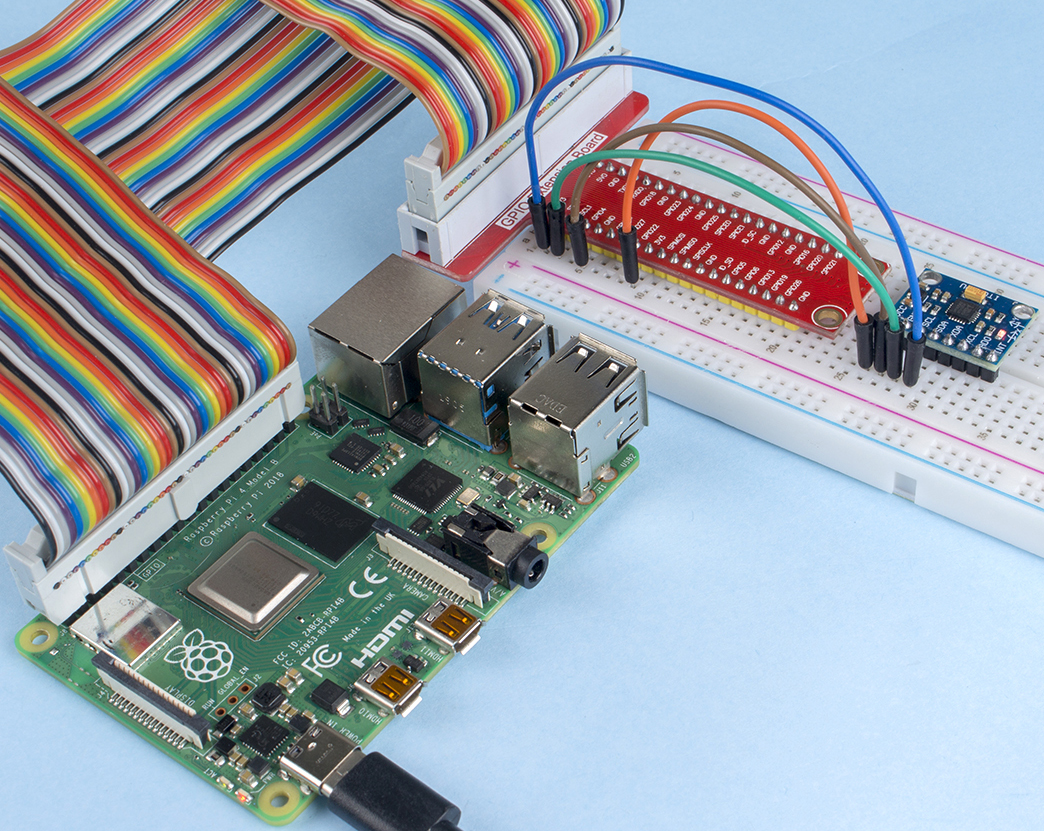

Immagine del fenomeno

../_images/image228.jpeg
