2.2.10 Modulo RFID MFRC522

Introduzione

La Radio Frequency Identification (RFID) si riferisce a tecnologie che utilizzano la comunicazione wireless tra un oggetto (o tag) e un dispositivo di interrogazione (o lettore) per tracciare e identificare automaticamente tali oggetti.

Alcune delle applicazioni più comuni di questa tecnologia includono catene di fornitura al dettaglio, catene di fornitura militari, metodi di pagamento automatizzati, tracciamento e gestione dei bagagli, monitoraggio dei documenti e gestione farmaceutica, solo per citarne alcuni.

In questo progetto, utilizzeremo RFID per leggere e scrivere informazioni.

Componenti necessari

In questo progetto avremo bisogno dei seguenti componenti.

È sicuramente conveniente acquistare un kit completo, ecco il link:

Nome	ELEMENTI IN QUESTO KIT	LINK
Kit Raphael	337	Raphael Kit

Puoi anche acquistarli separatamente dai link sottostanti.

INTRODUZIONE AI COMPONENTI	LINK PER L’ACQUISTO
Scheda di estensione GPIO	ACQUISTA
Breadboard	ACQUISTA
Cavi Jumper	ACQUISTA
Modulo MFRC522	ACQUISTA

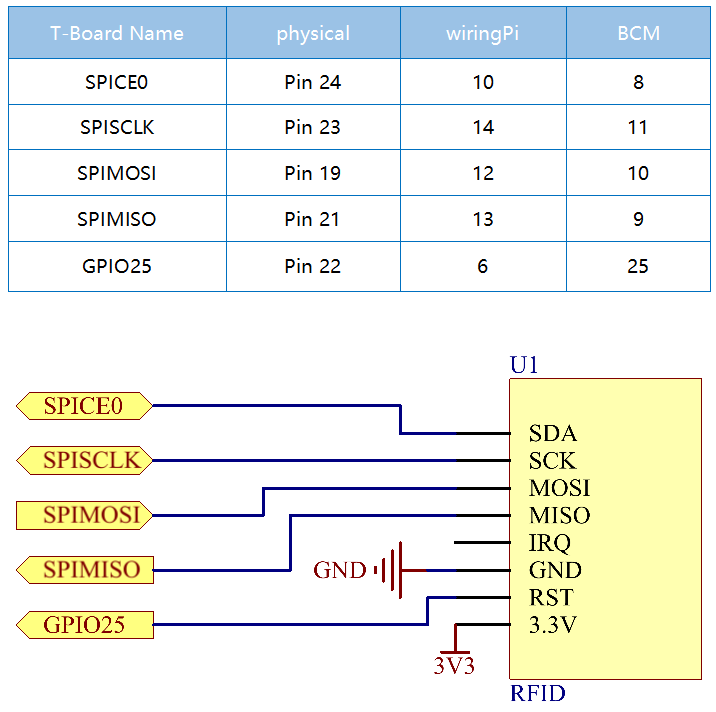

Schema elettrico

Procedura sperimentale

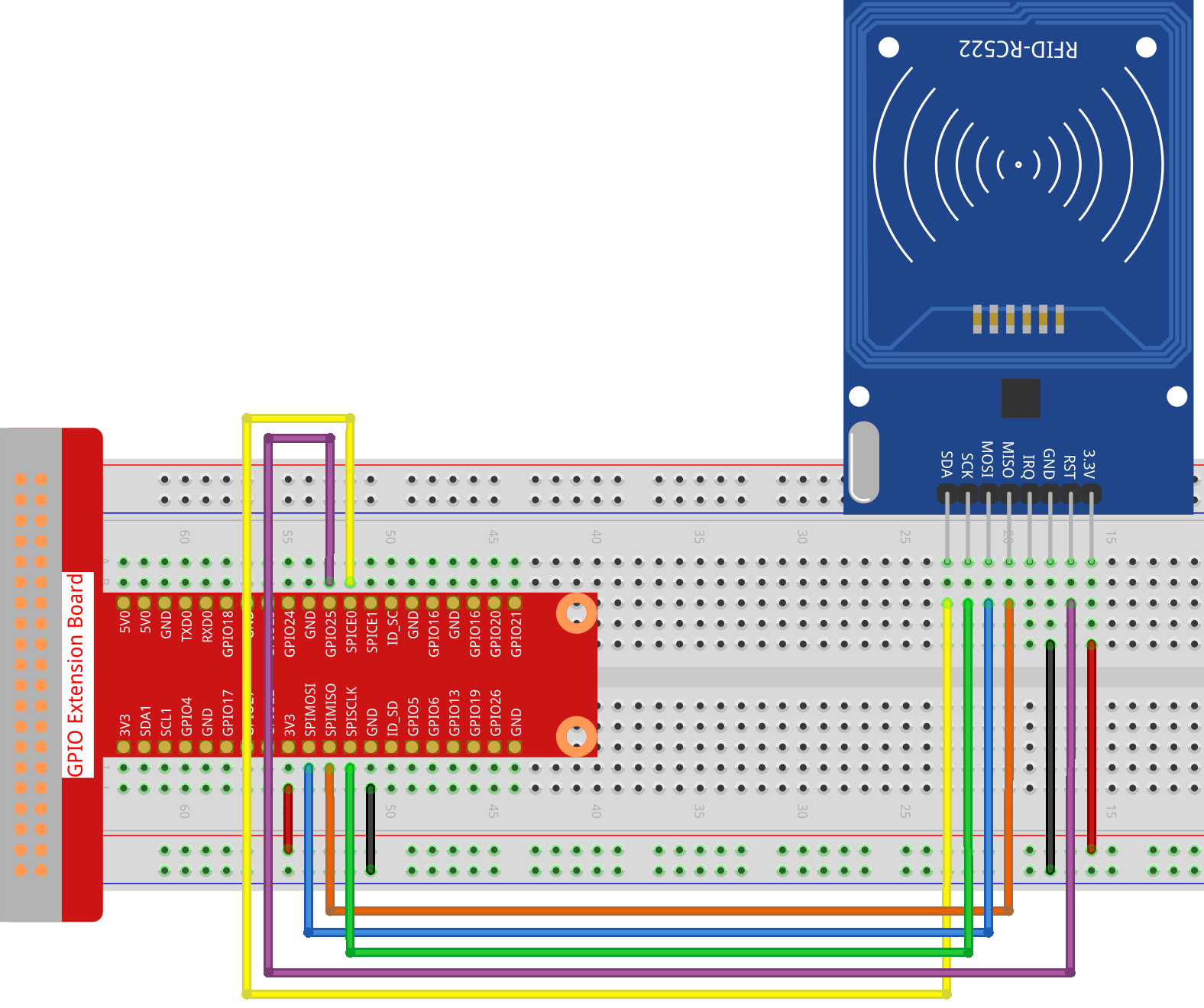

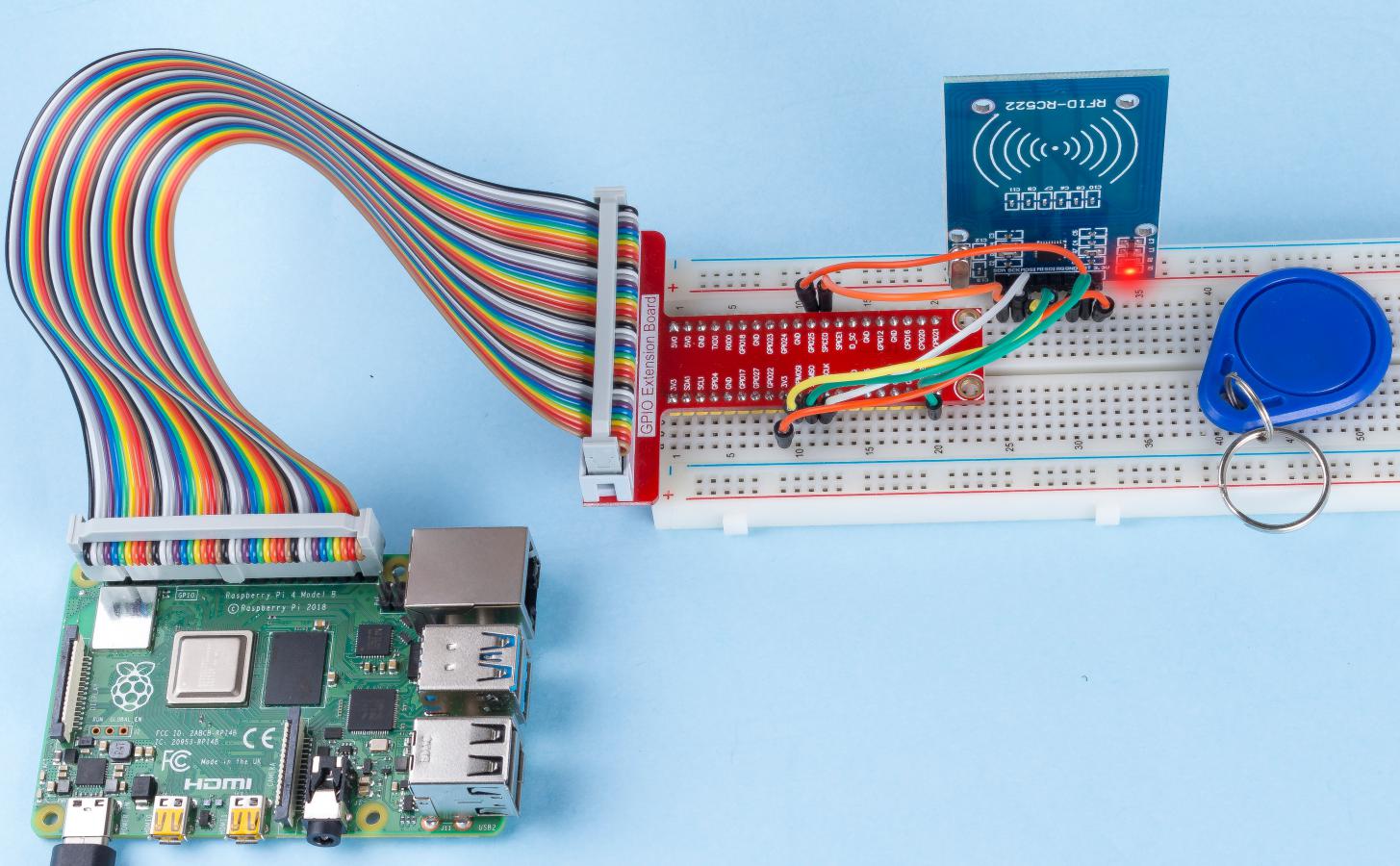

Passo 1: Costruisci il circuito.

Passo 2: Configura SPI (consulta Configurazione SPI per ulteriori dettagli. Se hai già configurato SPI, salta questo passaggio.)

Passo 3: Vai nella cartella del codice.

cd ~/raphael-kit/python

Passo 4: Eseguire 2.2.10_write.py.

sudo python3 2.2.10_write.py

Passo 5: Dopo aver eseguito il programma, inserire il testo che si desidera scrivere (fino a 16 caratteri), come «welcome», e premere Invio per confermare. Dopo di ciò, il programma mostrerà «Data has been written to the card». Infine, premere Ctrl+C per interrompere l’esecuzione del codice.

Please place your RFID card on the reader...
Press Ctrl-C to stop.
RFID card detected!
Card UID: 9BF6210B
Please enter data to write to the card (up to 16 characters): welcome
Block 8 authentication successful
4 backdata &0x0F == 0x0A 10
Data written
Data has been written to the card
Reading data from block 8:
Sector 8 [119, 101, 108, 99, 111, 109, 101, 0, 0, 0, 0, 0, 0, 0, 0, 0]

Passo 6: Ora eseguire 2.2.10_read.py per leggere le informazioni sul tag o la scheda che è stata scritta.

sudo python3 2.2.10_read.py

Passo 7: Dopo l’esecuzione, verranno visualizzate le seguenti informazioni.

Please place your RFID card on the reader...
Press Ctrl-C to stop.
RFID card detected!
Card UID: 9BF6210B
Block 8 authentication successful
Sector 8 [119, 101, 108, 99, 111, 109, 101, 0, 0, 0, 0, 0, 0, 0, 0, 0]
MFRC522_Read return type: <class 'int'>, Data: [119, 101, 108, 99, 111, 109, 101, 0, 0, 0, 0, 0, 0, 0, 0, 0]
Sector 8 [119, 101, 108, 99, 111, 109, 101, 0, 0, 0, 0, 0, 0, 0, 0, 0]
Read data: welcome

Analisi del codice di `2.2.10_write.py`

Questo script Python scrive dati forniti dall’utente su una scheda RFID usando il lettore RFID MFRC522. Lo script verifica continuamente la presenza di una scheda, richiede all’utente di inserire i dati da scrivere e conferma le operazioni di scrittura e lettura riuscite.

Importazione dei moduli
- MFRC522: Importa le funzioni e le classi necessarie per le operazioni del lettore RFID.
- signal e time: signal è usato per gestire la terminazione tramite SIGINT (Ctrl+C), e time per aggiungere ritardi nel ciclo principale.
Variabile globale
- continue_reading: Controlla il ciclo principale, permettendo di terminare il programma impostando il valore a False.
```
continue_reading = True
```
Gestione del segnale:
- Funzione end_read: Questa funzione viene attivata quando viene rilevato Ctrl+C (SIGINT). Imposta continue_reading su False, permettendo di terminare il programma.
- signal.signal(signal.SIGINT, end_read): Associa il segnale SIGINT (Ctrl+C) a end_read, così, se interrotto, il programma mostrerà un messaggio e si chiuderà in modo ordinato.
```
signal.signal(signal.SIGINT, end_read)
```
Configurazione del lettore RFID:
- rfid_reader: Un’istanza della classe MFRC522, utilizzata per controllare le operazioni del lettore RFID.
- default_key: Un elenco di 6 byte, di solito 0xFF per ogni byte. Questa è la chiave di autenticazione predefinita per la maggior parte delle schede RFID.
```
# Creare un'istanza della classe MFRC522
rfid_reader = MFRC522.MFRC522()

# Definire la chiave predefinita (6 byte, di default tutti 0xFF)
default_key = [0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF]
```
Istruzioni per l’utente

Lo script stampa istruzioni nella console, informando l’utente di posizionare la scheda RFID sul lettore e utilizzare Ctrl+C per uscire.
```
print("Please place your RFID card on the reader...")
print("Press Ctrl-C to stop.")
```
Ciclo principale: Rilevamento, Scrittura e Lettura dei Dati
- Rilevamento della Scheda: Lo script chiama continuamente MFRC522_Request per rilevare le schede RFID. Se una scheda viene rilevata (status == rfid_reader.MI_OK), procede al passaggio successivo.
```
(status, TagType) = rfid_reader.MFRC522_Request(rfid_reader.PICC_REQIDL)

# Se una scheda viene rilevata
if status == rfid_reader.MI_OK:
    print("RFID card detected!")
    ...
else:
    # Attendere un po' prima di riprovare
    time.sleep(0.5)
```
- Recupero dell’UID della Scheda: Chiama MFRC522_SelectTagSN per recuperare l’identificatore unico (UID) della scheda. Se riuscito, l’UID viene convertito in una stringa esadecimale e stampato. L’UID è necessario per l’autenticazione.
```
(status, uid) = rfid_reader.MFRC522_SelectTagSN()

# Se l'UID è stato recuperato, continuare
if status == rfid_reader.MI_OK:
    # Stampare l'UID
    uid_str = ''.join(['%02X' % i for i in uid])
    print("Card UID: %s" % uid_str)
    ...
else:
    print("Unable to get card UID")
```
- Preparazione dei Dati:
  - Richiesta di Inserimento: All’utente viene richiesto di inserire i dati da scrivere sulla scheda (fino a 16 caratteri).
  - Troncamento dei Dati: I dati vengono troncati a 16 caratteri se l’utente inserisce di più.
  - Conversione da Stringa a Byte: L’input dell’utente viene convertito in una lista di byte, riempita fino a 16 byte, come richiesto dal formato di archiviazione della scheda RFID.
```
write_data = input("Please enter data to write to the card (up to 16 characters): ")
# Assicurarsi che i dati non superino i 16 caratteri
write_data = write_data[:16]
# Convertire la stringa in una lista di byte, riempire fino a 16 byte
data_to_write = [0x00]*16
string_bytes = write_data.encode('utf-8')
for i in range(len(string_bytes)):
    data_to_write[i] = string_bytes[i]
```
- Specificare il Numero di Blocco: Lo script specifica il blocco 8 per scrivere i dati. Nota: i numeri di blocco devono evitare i blocchi di intestazione del settore, generalmente l’ultimo blocco in ogni settore, poiché sono usati per informazioni di controllo.
```
block_num = 8  # Per esempio, scegliere il blocco 8
```
- Autenticazione della Scheda: MFRC522_Auth autentica il blocco specificato usando la chiave predefinita e l’UID. Se l’autenticazione è riuscita, lo script procede con la scrittura dei dati.
```
status = rfid_reader.MFRC522_Auth(rfid_reader.PICC_AUTHENT1A, block_num, default_key, uid)

if status == rfid_reader.MI_OK:
    print("Autenticazione del blocco %d riuscita" % block_num)
    ...
else:
    print("Autenticazione fallita")
    rfid_reader.MFRC522_StopCrypto1()
```
- Scrittura dei Dati sulla Scheda: MFRC522_Write scrive i dati preparati sul blocco specificato della scheda RFID. Dopo la scrittura, un messaggio conferma che i dati sono stati scritti correttamente sulla scheda.
```
rfid_reader.MFRC522_Write(block_num, data_to_write)
print("Data has been written to the card")
```

Punti Chiave

Terminazione Ordinata: Lo script cattura SIGINT (Ctrl+C) per terminare in modo sicuro e stampare un messaggio, consentendo il completamento di qualsiasi operazione in corso prima di uscire.

Interazione con l’Utente: Richiede all’utente di inserire dati, consentendo la personalizzazione dei dati ogni volta che la scheda viene scritta.

Autenticazione: Garantisce che l’accesso al blocco specificato sia gestito in modo sicuro.

Formattazione dei Dati: Converte i dati della stringa in un formato di lista di byte compatibile.

Spiegazione del Codice per `2.2.10_read.py`

Questo script Python utilizza un lettore RFID (MFRC522) per leggere dati dalle schede RFID. Lo script è strutturato per controllare continuamente la presenza di schede, recuperare i dati e gestire in modo ordinato le richieste di uscita tramite gestione dei segnali.

Importazione dei Moduli:
- MFRC522: Questo modulo fornisce metodi per interagire con il lettore RFID MFRC522.
- signal e time: Utilizzati per gestire la terminazione dello script (es. Ctrl+C) e controllare i tempi di alcune operazioni.
Variabili Globali:
- continue_reading: Una variabile booleana che controlla il ciclo principale di lettura, permettendo allo script di interrompersi in modo ordinato quando si preme Ctrl+C.
```
continue_reading = True
```
Gestione dei Segnali:
- Funzione end_read: Questa funzione viene attivata quando viene rilevato Ctrl+C (SIGINT). Imposta continue_reading su False, permettendo allo script di uscire in modo ordinato.
- signal.signal(signal.SIGINT, end_read): Collega il segnale SIGINT (Ctrl+C) a end_read, in modo che, se interrotto, lo script mostri un messaggio e si chiuda ordinatamente.
```
signal.signal(signal.SIGINT, end_read)
```
Configurazione del Lettore RFID:
- rfid_reader: Un’istanza della classe MFRC522, utilizzata per le operazioni del lettore RFID.
- default_key: Una lista di 6 byte, tipicamente 0xFF per ogni byte. Questa è la chiave di autenticazione predefinita per la maggior parte delle schede RFID.
- block_num: Specifica il numero di blocco da leggere dalla scheda RFID, qui impostato al blocco 8. Il numero di blocco deve corrispondere a quello utilizzato durante la scrittura dei dati.
```
# Creare un'istanza della classe MFRC522
rfid_reader = MFRC522.MFRC522()

# Definire la chiave predefinita (6 byte, di default tutti 0xFF)
default_key = [0xFF, 0xFF, 0xFF, 0xFF, 0xFF, 0xFF]

# Definire il numero di blocco da leggere (deve corrispondere al blocco utilizzato durante la scrittura)
block_num = 8  # Per esempio, blocco 8
```
Istruzioni per l’Utente

Lo script stampa istruzioni nella console, informando l’utente di posizionare la scheda RFID sul lettore e di utilizzare Ctrl+C per uscire.
```
print("Please place your RFID card on the reader...")
print("Press Ctrl-C to stop.")
```

Ciclo Principale: Rilevamento della Scheda RFID e Lettura dei Dati.

Scansione delle Schede: Il ciclo principale chiama continuamente MFRC522_Request per rilevare le schede RFID. Se una scheda viene rilevata, procede ai passaggi successivi.

(status, TagType) = rfid_reader.MFRC522_Request(rfid_reader.PICC_REQIDL)

if status == rfid_reader.MI_OK:
    print("RFID card detected!")
    ...
else:
    # Se non viene rilevata nessuna scheda, attendere un breve periodo prima di riprovare
    time.sleep(0.5)

Recupero dell’UID della Scheda: Usa MFRC522_SelectTagSN per ottenere l’identificatore unico (UID) della scheda. Se riuscito, converte l’UID in una stringa esadecimale e lo stampa. Questo UID è necessario per autenticare la scheda.

(status, uid) = rfid_reader.MFRC522_SelectTagSN()

# Se l'UID è stato recuperato con successo, procedere
if status == rfid_reader.MI_OK:
    # Convertire la lista UID in una stringa esadecimale
    uid_str = ''.join(['%02X' % i for i in uid])
    print("Card UID: %s" % uid_str)
    ...
else:
    print("Unable to get card UID")

Autenticazione della Scheda: MFRC522_Auth autentica l’accesso al blocco specificato usando la chiave predefinita e l’UID della scheda. Se l’autenticazione riesce, lo script passa alla lettura dei dati dal blocco.

status = rfid_reader.MFRC522_Auth(rfid_reader.PICC_AUTHENT1A, block_num, default_key, uid)

if status == rfid_reader.MI_OK:
    print("Autenticazione del blocco %d riuscita" % block_num)
    ...
else:
    print("Autenticazione fallita, codice di stato: %s" % status)
    rfid_reader.MFRC522_StopCrypto1()

Lettura dei Dati:

MFRC522_Read legge i dati dal blocco specificato.
data: Questa variabile contiene i dati grezzi del blocco se l’operazione di lettura ha successo.
Lo script converte ogni byte in data in caratteri e rimuove eventuali byte nulli di padding (\x00). I dati elaborati vengono quindi stampati.

read_status, data = rfid_reader.MFRC522_Read(block_num)
print(f"MFRC522_Read return type: {type(read_status)}, Data: {data}")

if read_status == rfid_reader.MI_OK and data:
    print(f"Settore {block_num} {data}")
    # Convertire i dati in byte a stringa e rimuovere eventuali byte nulli di padding
    read_data = ''.join([chr(byte) for byte in data]).rstrip('\x00')
    print("Dati letti: %s" % read_data)
else:
    print("Lettura dei dati fallita, codice di stato: %s" % read_status)

MFRC522_StopCrypto1 viene chiamato per fermare la crittografia e reimpostare la comunicazione della scheda.
```
# Fermare la crittografia sulla scheda
rfid_reader.MFRC522_StopCrypto1()
```

Attesa tra le Letture: Se non viene rilevata alcuna scheda, il ciclo si interrompe per 0,5 secondi prima di riprovare.

else:
    # Se non viene rilevata nessuna scheda, attendere un breve periodo prima di riprovare
    time.sleep(0.5)
