1.1.7 LCD1602 I2C

Introduzione

LCD1602 è un display a cristalli liquidi di tipo carattere, che può visualizzare 32 (16*2) caratteri contemporaneamente.

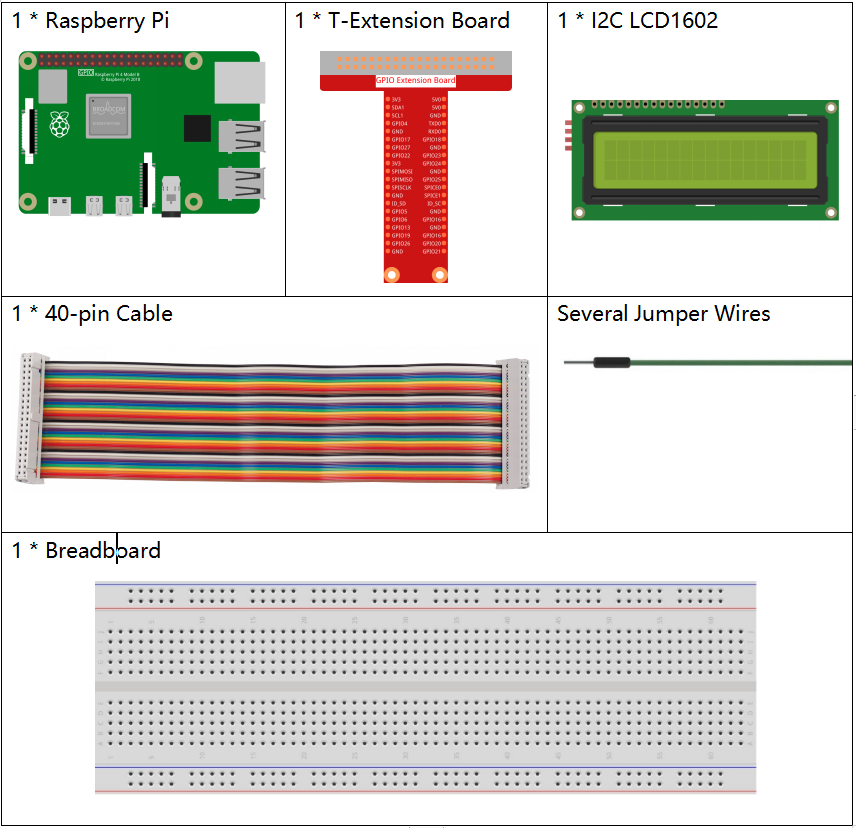

Componenti Necessari

In questo progetto, abbiamo bisogno dei seguenti componenti.

../_images/list_i2c_lcd.png

È sicuramente comodo acquistare un kit completo, ecco il link:

Nome

ARTICOLI IN QUESTO KIT

LINK

Kit Raphael

337

Raphael Kit

Puoi anche acquistarli separatamente dai link qui sotto.

INTRODUZIONE AI COMPONENTI

LINK PER L’ACQUISTO

Scheda di estensione GPIO

ACQUISTA

Breadboard

ACQUISTA

Cavi Jumper

ACQUISTA

I2C LCD1602

ACQUISTA

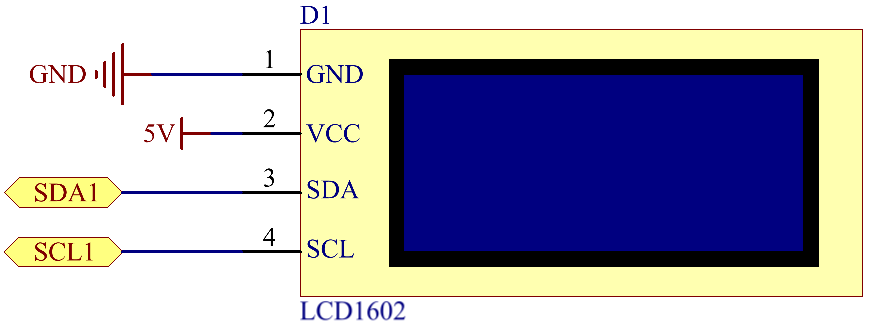

Schema Elettrico

T-Board Name

physical

SDA1

Pin 3

SCL1

Pin 5
../_images/schematic_i2c_lcd.png

Procedure Sperimentali

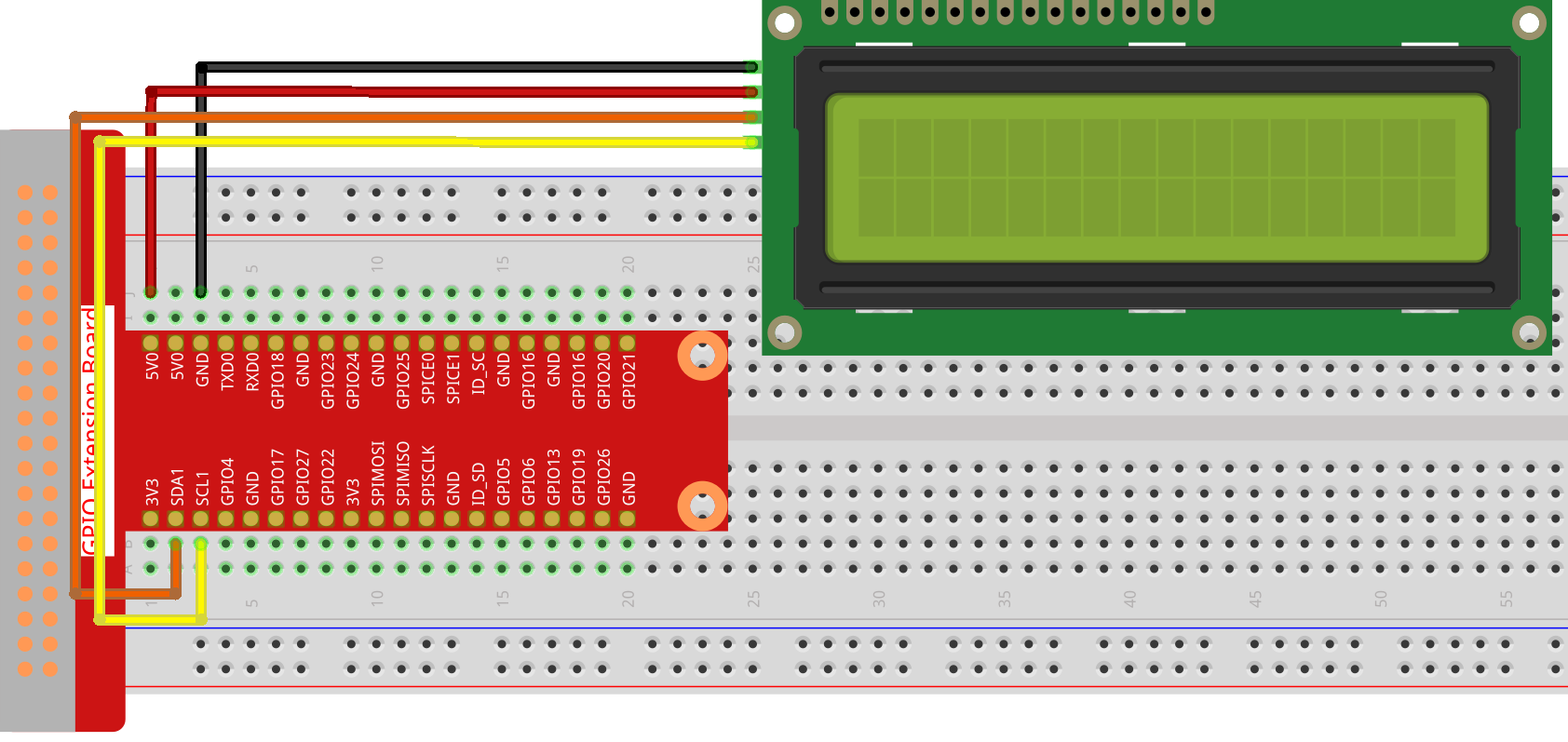

Passo 1: Costruisci il circuito.

../_images/image96.png

Passo 2: Configura l’I2C (vedi Configurazione I²C. Se hai già configurato l’I2C, salta questo passaggio.)

Passo 3: Cambia directory.

cd ~/raphael-kit/python/

Passo 4: Esegui.

sudo python3 1.1.7_Lcd1602.py

Dopo l’esecuzione del codice, vedrai visualizzato su LCD il messaggio Greetings!, From SunFounder.

Nota

  • Se ricevi l’errore FileNotFoundError: [Errno 2] No such file or directory: '/dev/i2c-1', devi fare riferimento a Configurazione I²C per abilitare l’I2C.

  • Se ricevi l’errore ModuleNotFoundError: No module named 'smbus2', esegui sudo apt install python3-smbus2.

  • Se compare l’errore OSError: [Errno 121] Remote I/O error, significa che il modulo è cablato male o è danneggiato.

  • Se il codice e i collegamenti sono corretti, ma l’LCD non visualizza ancora contenuti, puoi regolare il potenziometro sul retro per aumentare il contrasto.

Codice

Nota

Puoi Modificare/Reimpostare/Copiare/Eseguire/Interrompere il codice qui sotto. Ma prima devi accedere al percorso del codice come raphael-kit/python. Dopo aver modificato il codice, puoi eseguirlo direttamente per vedere l’effetto.

import LCD1602
import time

def setup():
    LCD1602.init(0x27, 1)   # init(indirizzo slave, retroilluminazione)
    LCD1602.write(0, 0, 'Greetings!')
    LCD1602.write(1, 1, 'From SunFounder')
    time.sleep(2)

def destroy():
    LCD1602.clear()

if __name__ == "__main__":
    try:
        setup()
    except KeyboardInterrupt:
        destroy()

Spiegazione del Codice

import LCD1602

Questo file è un file open source per controllare l’I2C LCD1602. Ci consente di utilizzare facilmente l’I2C LCD1602.

LCD1602.init(0x27, 1)

La funzione inizializza il sistema I2C con il simbolo del dispositivo designato. Il primo parametro è l’indirizzo del dispositivo I2C, che può essere rilevato tramite il comando i2cdetect (vedi Appendice per i dettagli). L’indirizzo dell’I2C LCD1602 è generalmente 0x27.

LCD1602.write(0, 0, 'Greetings!')

All’interno di questa funzione, “Greetings!” è il carattere che sarà stampato sulla riga 0+1, colonna 0+1 dell’LCD. Ora puoi vedere “Greetings!! From SunFounder” visualizzato su LCD.

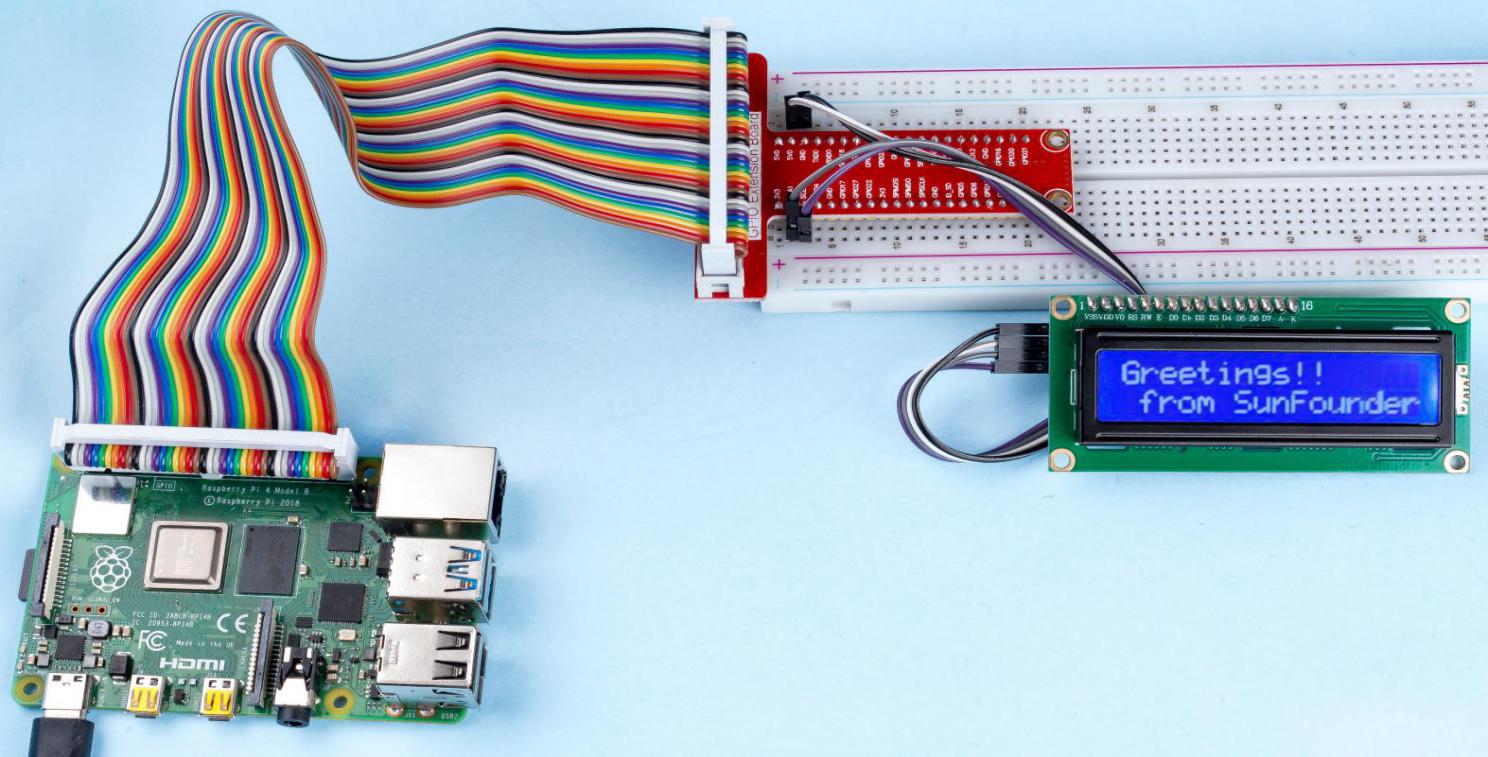

Immagine del Fenomeno

../_images/image97.jpeg
