2.2.2 Thermistance (MCP3008)
Note
Selon la version de votre kit, veuillez identifier si vous avez ADC0834 ou MCP3008 et suivre la section correspondante.
Introduction
Tout comme la photo‑résistance peut détecter la lumière, la thermistance est un dispositif électronique sensible à la température qui peut être utilisé pour réaliser des fonctions de contrôle thermique, comme la création d’une alarme de surchauffe.
Composants requis
Dans ce projet, nous avons besoin des composants suivants :
Il est évidemment plus pratique d’acheter un kit complet, voici le lien :
Nom |
ÉLÉMENTS DANS CE KIT |
LIEN |
|---|---|---|
Kit Raphael |
337 |
Vous pouvez également les acheter séparément via les liens ci‑dessous :
INTRODUCTION DU COMPOSANT |
LIEN D’ACHAT |
|---|---|
- |

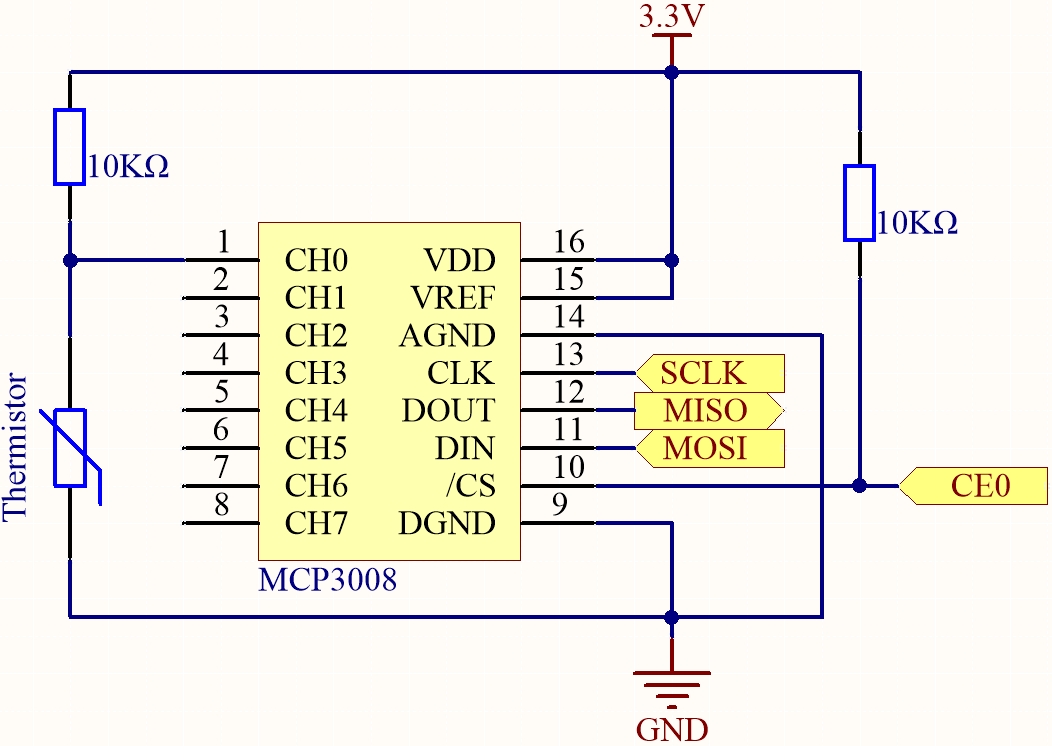

Schéma
Nom T‑Board |
physique |
WiringPi |
BCM |
|---|---|---|---|
SPICE0 |
pin24 |
10 |
8 |
SPIMOSI |
pin19 |
12 |
10 |
SPIMISO |
pin21 |
13 |
9 |
SPISCLK |
pin23 |
14 |
11 |
Procédure expérimentale
Étape 1 : Construire le circuit.
Étape 2 : Configurer l’interface SPI et installer la bibliothèque spidev
(voir Configuration SPI pour des instructions détaillées).
Si vous avez déjà effectué ces étapes, vous pouvez les ignorer.
Étape 3 : Aller dans le dossier du code.
cd ~/raphael-kit/python
Étape 4 : Exécuter le fichier
sudo python3 2.2.2-2_thermistor.py
Lorsque le programme s’exécute, la thermistance détecte la température ambiante et l’affiche à l’écran une fois le calcul terminé.
Avertissement
Si un message d’erreur RuntimeError: Cannot determine SOC peripheral base address apparaît, reportez‑vous à Si « gpiozero » ne fonctionne pas..
Code
Note
Vous pouvez Modifier/Réinitialiser/Copier/Exécuter/Arrêter le code ci‑dessous.
Mais avant cela, vous devez vous placer dans le chemin du code source comme raphael-kit/python.
Après modification, vous pouvez exécuter directement le programme pour voir l’effet.
#!/usr/bin/env python3
# -*- coding: utf-8 -*-
import spidev
import time
import math
import RPi.GPIO as GPIO
# Définir le mode GPIO
GPIO.setmode(GPIO.BCM)
# Initialiser SPI pour MCP3008 (Bus 0, CE0)
spi = spidev.SpiDev()
spi.open(0, 0) # Bus 0, Device 0 (CE0)
spi.max_speed_hz = 1000000 # 1 MHz
def read_adc(channel):
"""
Lire la valeur analogique du canal MCP3008 (0–7)
"""
if channel < 0 or channel > 7:
return -1
adc = spi.xfer2([1, (8 + channel) << 4, 0])
value = ((adc[1] & 0x03) << 8) | adc[2]
return value
try:
while True:
# Lire la valeur analogique du CH0 du MCP3008
analogVal = read_adc(0)
# Convertir en tension (référence supposée à 3,3 V)
Vr = 3.3 * analogVal / 1023.0
# Calculer la résistance de la thermistance (R2 dans le pont diviseur = 10 kΩ)
Rt = 10000.0 * Vr / (3.3 - Vr)
# Calcul de Steinhart–Hart
tempK = 1.0 / (((math.log(Rt / 10000.0)) / 3950.0) + (1.0 / (273.15 + 25.0)))
# Conversion en Celsius et Fahrenheit
Cel = tempK - 273.15
Fah = Cel * 1.8 + 32
# Afficher le résultat
print('Celsius: %.2f °C Fahrenheit: %.2f °F' % (Cel, Fah))
time.sleep(0.2)
except KeyboardInterrupt:
pass
finally:
spi.close()
GPIO.cleanup()
Explication du code
Cette section importe les bibliothèques requises :
spidevpour la communication SPI avec MCP3008timepour les temporisationsmathpour les calculs logarithmiques de la formule Steinhart–HartRPi.GPIOpour l’initialisation et le nettoyage des GPIO (inclus par structure)
#!/usr/bin/env python3 # -*- coding: utf-8 -*- import spidev import time import math import RPi.GPIO as GPIO
Initialise le mode GPIO en BCM et configure l’interface SPI sur le bus 0 et le périphérique 0 (CE0), avec une vitesse de 1 MHz.
GPIO.setmode(GPIO.BCM) spi = spidev.SpiDev() spi.open(0, 0) spi.max_speed_hz = 1000000
Définit la fonction
read_adc(channel)pour lire les valeurs analogiques d’un canal spécifié du MCP3008 (0–7). Elle envoie une commande SPI de trois octets et reçoit une valeur analogique sur 10 bits (0–1023).def read_adc(channel): if channel < 0 or channel > 7: return -1 adc = spi.xfer2([1, (8 + channel) << 4, 0]) value = ((adc[1] & 0x03) << 8) | adc[2] return value
Boucle principale : lit la tension analogique depuis la thermistance sur le canal 0, la convertit en résistance, puis applique l’équation de Steinhart–Hart pour estimer la température en Celsius et Fahrenheit. Les valeurs sont mises à jour toutes les 0,2 secondes.
try: while True: analogVal = read_adc(0) Vr = 3.3 * analogVal / 1023.0 Rt = 10000.0 * Vr / (3.3 - Vr) tempK = 1.0 / (((math.log(Rt / 10000.0)) / 3950.0) + (1.0 / (273.15 + 25.0))) Cel = tempK - 273.15 Fah = Cel * 1.8 + 32 print('Celsius: %.2f °C Fahrenheit: %.2f °F' % (Cel, Fah)) time.sleep(0.2)
Le bloc
finallyassure une fermeture propre. Il ferme l’interface SPI et libère les ressources GPIO.except KeyboardInterrupt: pass finally: spi.close() GPIO.cleanup()
