1.1.3 Graphique à Barres LED

Introduction

Dans ce projet, nous allumons séquentiellement les lumières sur le graphique à barres LED.

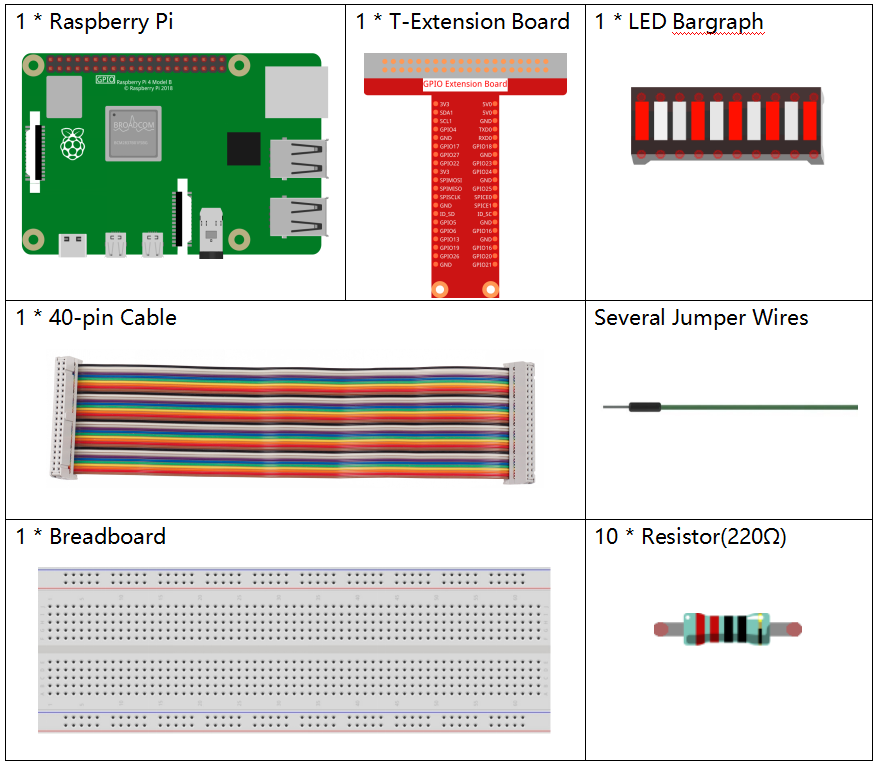

Composants Requis

Dans ce projet, nous avons besoin des composants suivants.

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom	ÉLÉMENTS DANS CE KIT	LIEN
Kit Raphael	337	Raphael Kit

Vous pouvez également les acheter séparément aux liens ci-dessous.

INTRODUCTION DU COMPOSANT	LIEN D’ACHAT
Carte d’extension GPIO	ACHETER
Plaque d’expérimentation (Breadboard)	ACHETER
Fils de Liaison	ACHETER
Résistance	ACHETER
Graphique à barres LED	-

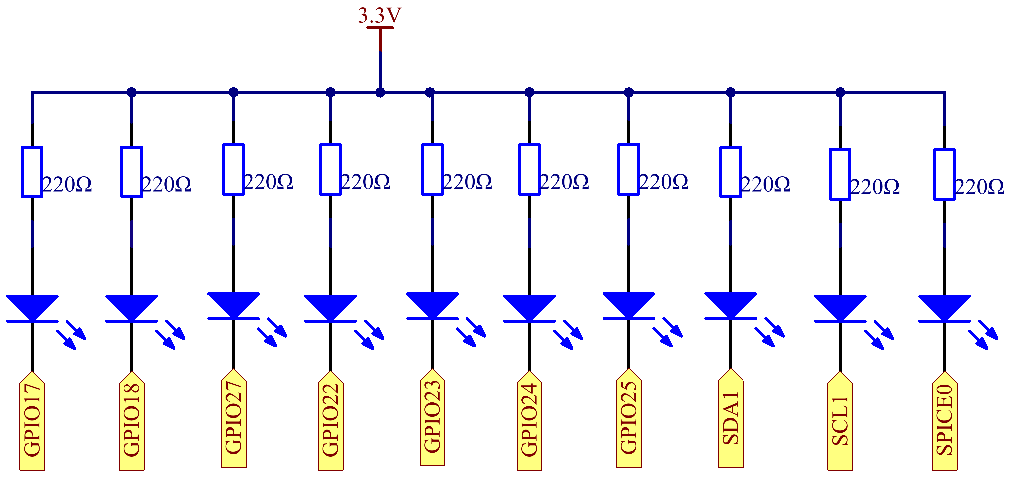

Schéma de Connexion

Procédures Expérimentales

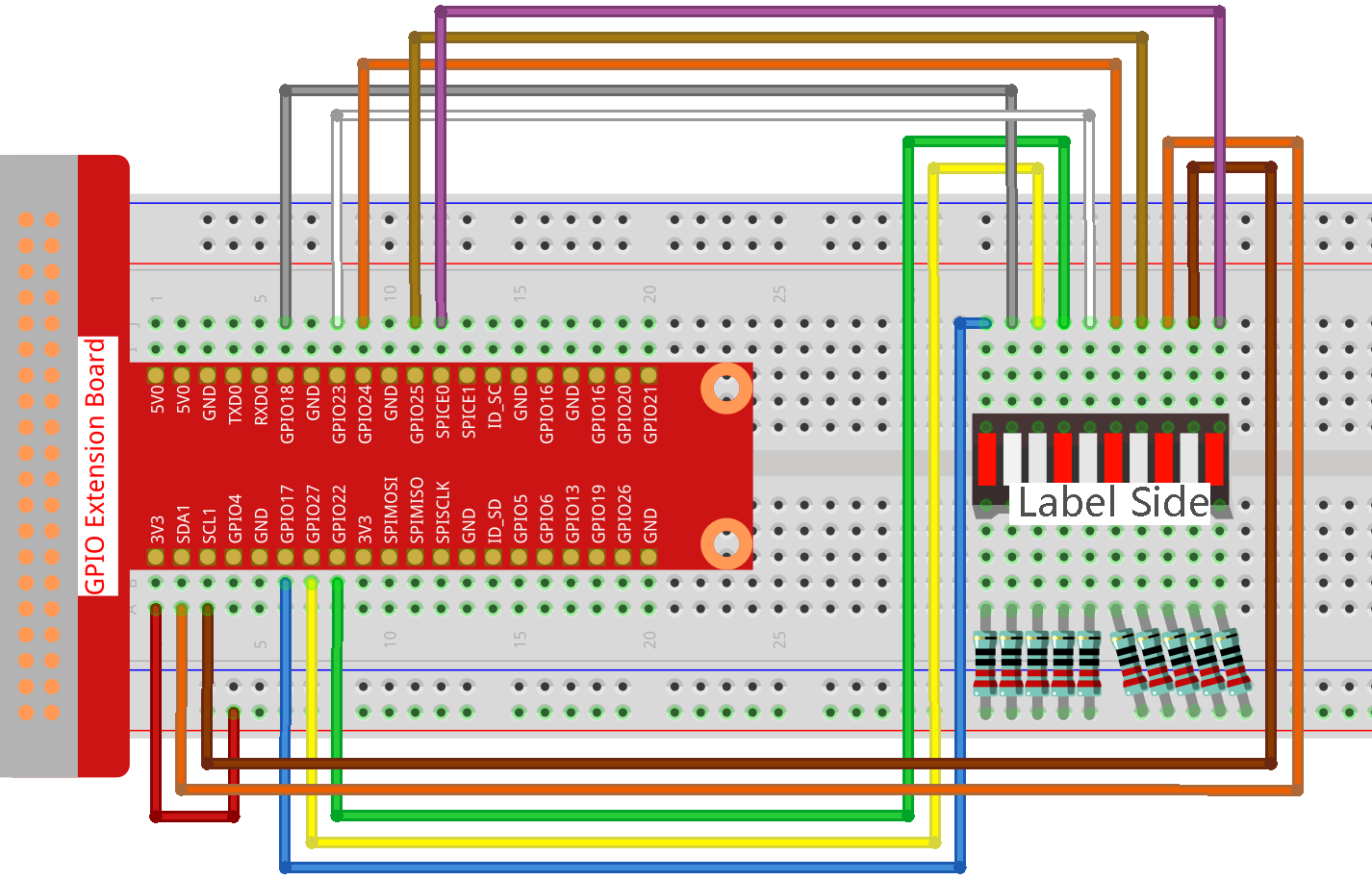

Étape 1 : Construisez le circuit.

Note

Faites attention à la direction lors de la connexion. Si vous le connectez à l’envers, il ne s’allumera pas.

Étape 2 : Allez dans le dossier du code.

cd ~/raphael-kit/nodejs/

Étape 3 : Compilez le code.

sudo node led_bar_graph.js

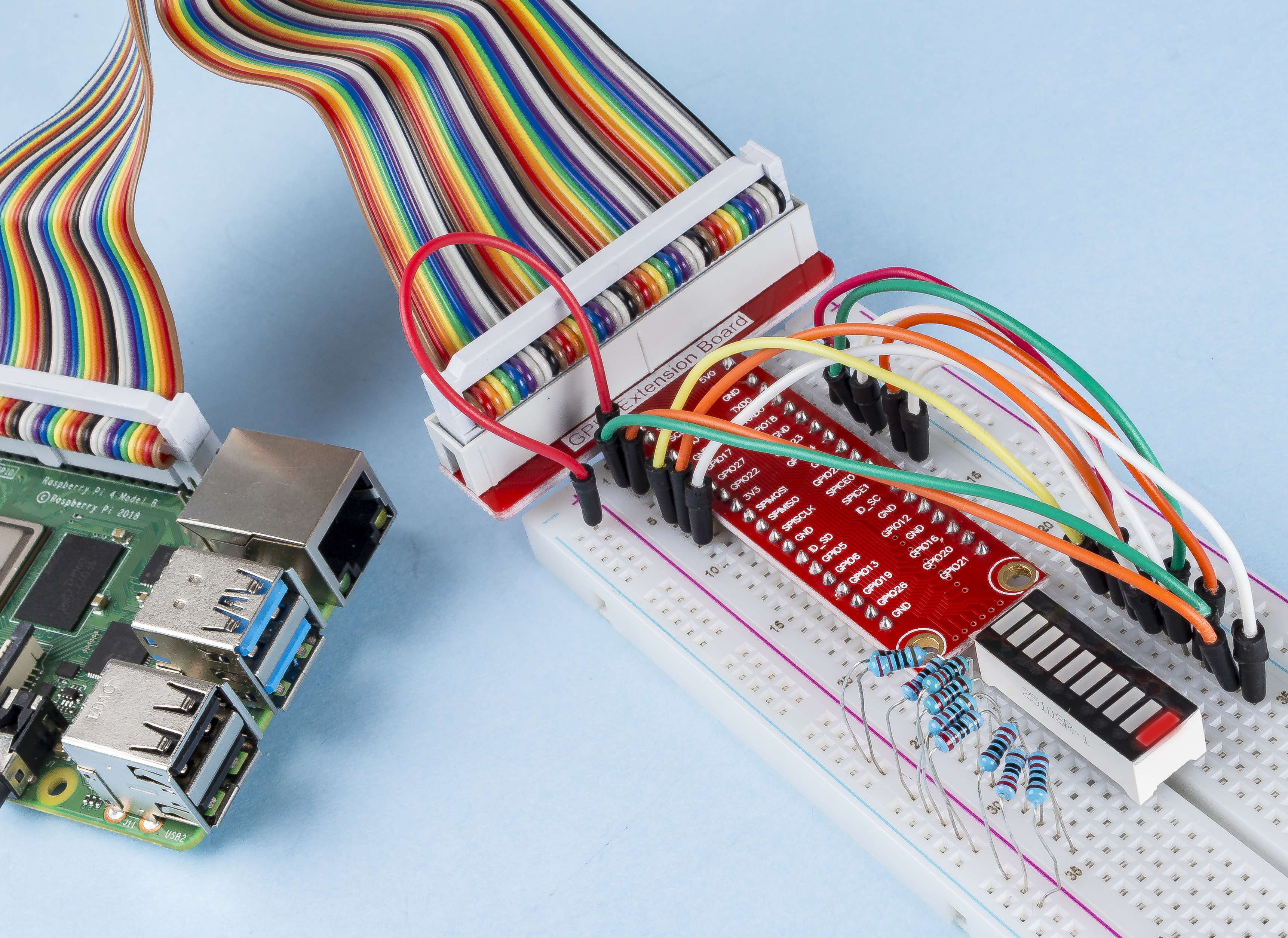

Après l’exécution du code, vous verrez les LED sur le graphique à barres LED s’allumer et s’éteindre régulièrement.

Code

const Gpio = require('pigpio').Gpio;

var pins = [17, 18, 27, 22, 23, 24, 25, 2, 3, 8];
var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

Explication du code

var pins = [17,18,27,22,23,24,25,2,3,8];

Comme le graphique à barres LED utilisera plusieurs broches, nous créons un tableau constant pins pour les stocker en lot.

var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

Instancier ces broches comme objets leds avec une boucle for.

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

Implémenter une fonction oddLedBarGraph() pour faire s’allumer les LED sur les chiffres impairs du graphique à barres LED.

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

Implémenter une fonction evenLedBarGraph() pour faire s’allumer les LED sur les chiffres pairs du graphique à barres LED.

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

L’état de fonctionnement de la LED est commuté toutes les 500 ms.
