1.1.2 LED RGB

Introduction

Dans ce projet, nous allons contrôler une LED RGB pour qu’elle clignote en diverses couleurs.

Composants Nécessaires

Dans ce projet, nous aurons besoin des composants suivants :

../_images/list_rgb_led1.png

Il est certainement pratique d’acheter un kit complet, voici le lien :

Nom

ARTICLES DANS CE KIT

LIEN

Kit Raphael

337

Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DES COMPOSANTS

LIEN D’ACHAT

Carte d’extension GPIO

ACHETER

Plaque d’expérimentation (Breadboard)

ACHETER

Fils de Liaison

ACHETER

Résistance

ACHETER

LED RVB

ACHETER

Schéma de Câblage

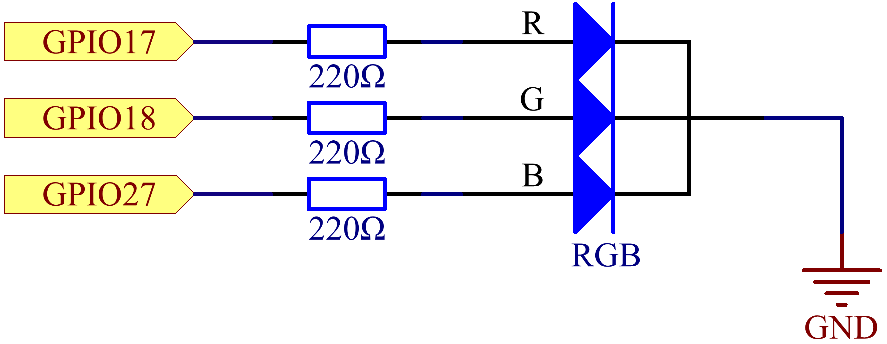

Après avoir connecté les broches R, G et B à une résistance de limitation de courant, connectez-les respectivement aux GPIO17, GPIO18 et GPIO27. La broche la plus longue (GND) de la LED se connecte au GND du Raspberry Pi. Lorsque les trois broches reçoivent différentes valeurs PWM, la LED RGB affichera différentes couleurs.

../_images/rgb_led_schematic1.png

Procédures Expérimentales

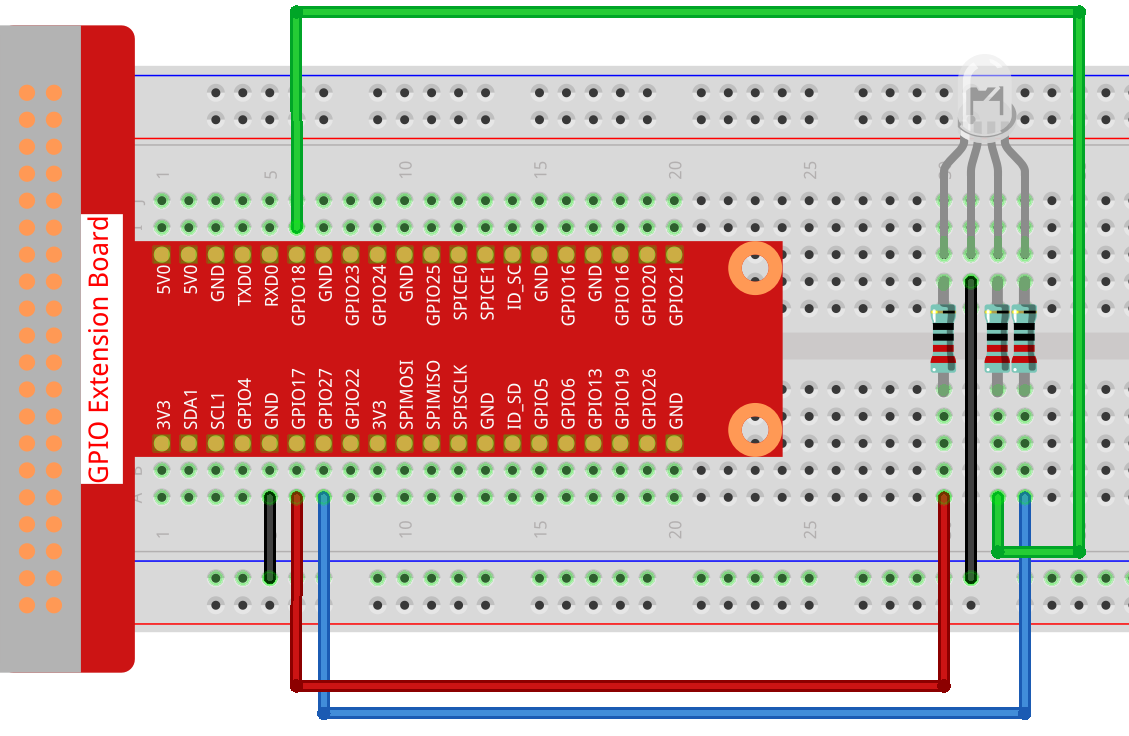

Étape 1: Construire le circuit.

../_images/image611.png

Étape 2: Aller dans le dossier du code.

cd ~/raphael-kit/nodejs/

Étape 3: Exécuter le code.

sudo node rgb_led.js

Après l’exécution du code, vous verrez que la LED RGB affiche les couleurs rouge, vert, bleu, jaune, rose et cyan.

Code

const Gpio = require('pigpio').Gpio;
const ledred = new Gpio(17, { mode: Gpio.OUTPUT });
const ledgreen = new Gpio(18, { mode: Gpio.OUTPUT });
const ledblue = new Gpio(27, { mode: Gpio.OUTPUT });

function colorset(r, g, b) {
    ledred.pwmWrite(r);
    ledgreen.pwmWrite(g);
    ledblue.pwmWrite(b);
}

var color_index = -1;

setInterval(() => {
color_index += 1;
switch (color_index) {
    case 0:
        colorset(0xff, 0x00, 0xFF);
        break;
    case 1:
        colorset(0x00, 0xff, 0x00);
        break;
    case 2:
        colorset(0x00, 0x00, 0xff);
        break;
    case 3:
        colorset(0xff, 0xff, 0x00);
        break;
    case 4:
        colorset(0xff, 0x00, 0xff);
        break;
    case 5:
        colorset(0xc0, 0xff, 0x3e);
        break;
    default:
        color_index=-1;
    }
}, 500);

Explication du Code

const ledred = new Gpio(17,{mode: Gpio.OUTPUT});
const ledgreen = new Gpio(18,{mode: Gpio.OUTPUT});
const ledblue = new Gpio(27,{mode: Gpio.OUTPUT});

Initialiser les broches 17, 18 et 27 en mode sortie, et les assigner respectivement aux constantes ledred, ledgreen et ledblue.

function colorset(r,g,b){
    ledred.pwmWrite(r);
    ledgreen.pwmWrite(g);
    ledblue.pwmWrite(b);
}

Implémenter une fonction colorset(r,g,b), qui est utilisée pour écrire des valeurs de pulsation sur les broches 17, 18 et 27. La bibliothèque Gpio encapsule la fonction pwmWrite() pour écrire des valeurs de pulsation sur les broches, dont les valeurs vont de 0x00 à 0xff. Ensuite, vous pouvez écrire les valeurs RGB dans la LED RGB via la fonction colorset(r,g,b), afin qu’elle puisse afficher une variété de couleurs.

Note

Pour des questions sur le RGB, veuillez consulter le site : https://www.rapidtables.com/web/color/RGB_Color.html

var color_index = -1;

setInterval(() => {
color_index += 1;
switch (color_index) {
    case 0:
        colorset(0xff, 0x00, 0xFF);
        break;
    case 1:
        colorset(0x00, 0xff, 0x00);
        break;
    case 2:
        colorset(0x00, 0x00, 0xff);
        break;
    case 3:
        colorset(0xff, 0xff, 0x00);
        break;
    case 4:
        colorset(0xff, 0x00, 0xff);
        break;
    case 5:
        colorset(0xc0, 0xff, 0x3e);
        break;
    default:
        color_index=-1;
    }
}, 500);

La LED RGB est contrôlée par colorset() exécutée toutes les 500ms. Un switch case est utilisé ici pour sélectionner la couleur émise par les LEDs RGB. Comme color_index est changé de un à chaque cycle, la couleur de cette LED RGB changera en ordre.

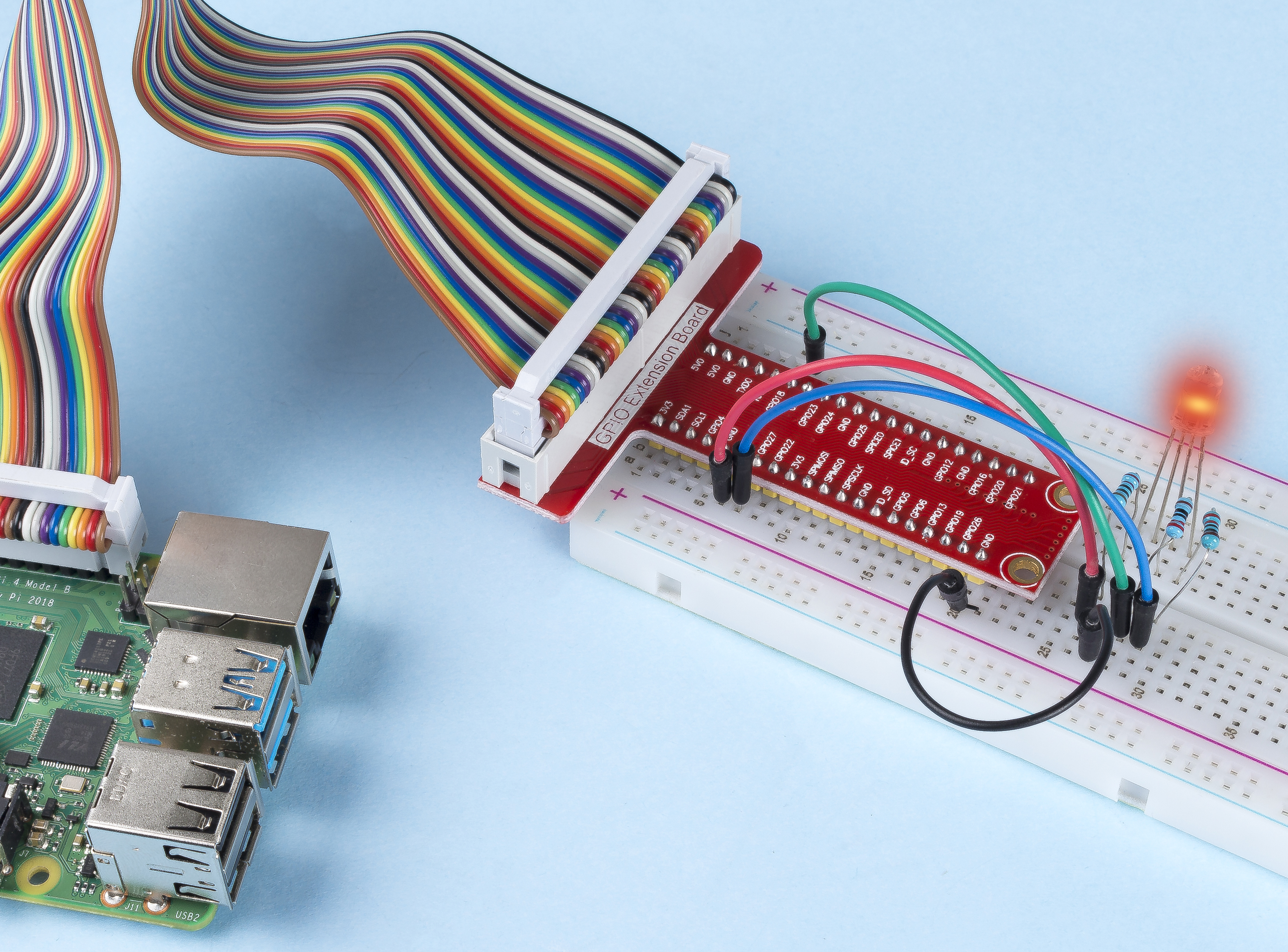

Image du Phénomène

../_images/image621.jpeg
