1.2.1 Buzzer Actif

Introduction

Dans ce projet, nous allons apprendre à faire sonner un buzzer actif à l’aide d’un transistor PNP.

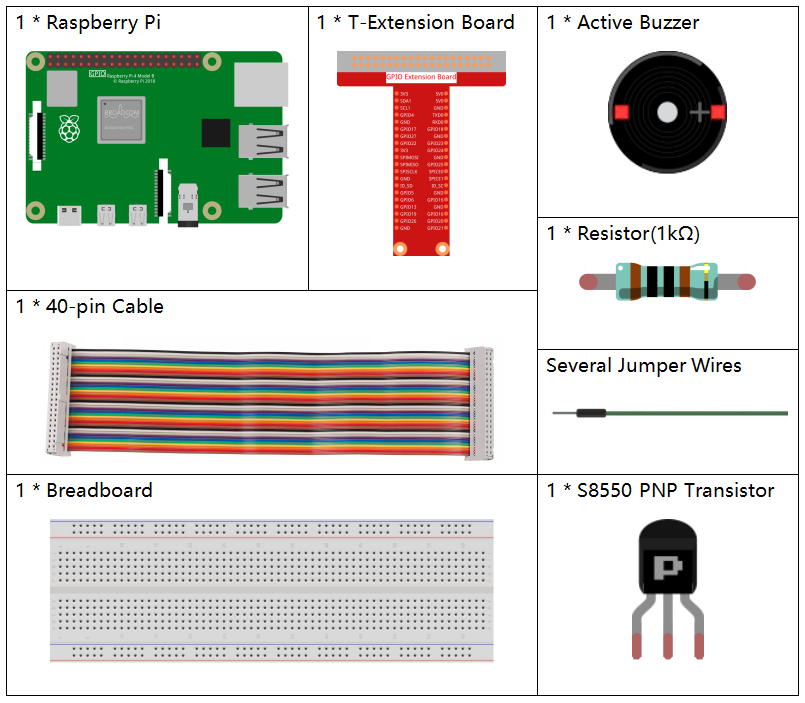

Composants nécessaires

Dans ce projet, nous avons besoin des composants suivants.

../_images/list_1.2.1.png

Il est certainement pratique d’acheter un kit complet, voici le lien :

Name

ITEMS IN THIS KIT

LINK

Raphael Kit

337

Raphael Kit

Vous pouvez également les acheter séparément via les liens ci-dessous.

INTRODUCTION DES COMPOSANTS

LIEN D’ACHAT

Carte d’extension GPIO

ACHETER

Plaque d’expérimentation (Breadboard)

ACHETER

Fils de Liaison

ACHETER

Résistance

ACHETER

Buzzer

-

Transistor

ACHETER

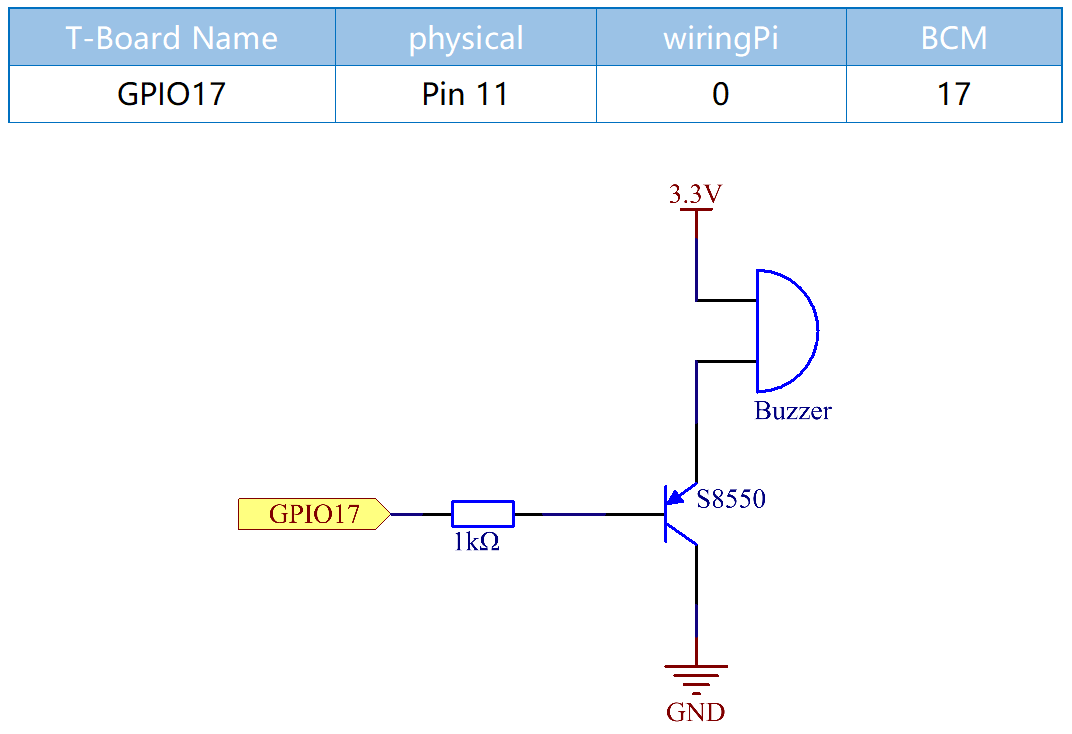

Schéma de câblage

Dans cette expérience, un buzzer actif, un transistor PNP et une résistance de 1k sont utilisés

entre la base du transistor et le GPIO pour protéger le transistor. Lorsque le GPIO17 de la Raspberry Pi est alimenté en niveau bas (0V) par programmation, le transistor sera conducteur en raison de la saturation du courant et le buzzer émettra des sons. Mais lorsque le GPIO de la Raspberry Pi est alimenté en niveau haut, le transistor sera coupé et le buzzer n’émettra pas de sons.

../_images/image332.png

Procédures expérimentales

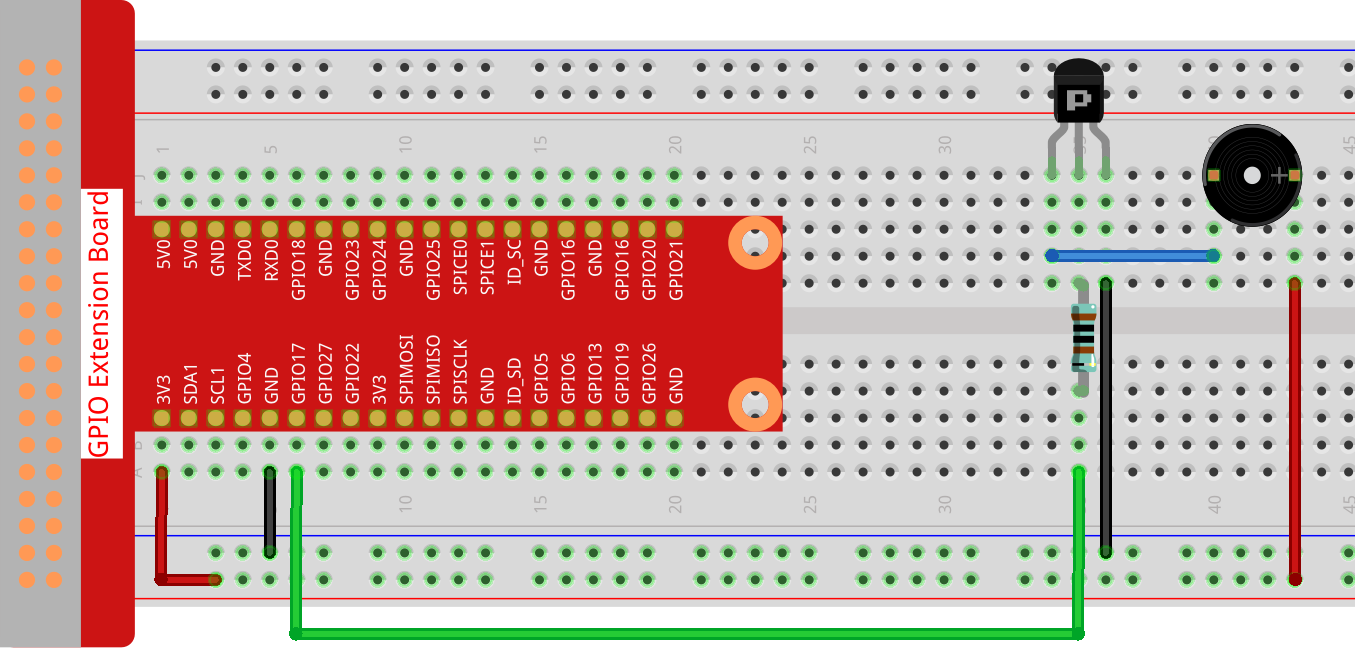

Étape 1 : Construire le circuit. (Le buzzer actif a un autocollant blanc sur la surface et un dos noir.)

../_images/image104.png

Étape 2 : Ouvrir le fichier de code.

cd ~/raphael-kit/c/1.2.1/

Étape 3 : Compiler le code.

gcc 1.2.1_ActiveBuzzer.c -lwiringPi

Étape 4 : Exécuter le fichier exécutable ci-dessus.

sudo ./a.out

Une fois le code exécuté, le buzzer émet un bip.

Note

Si cela ne fonctionne pas après l’exécution ou s’il y a un message d’erreur : "wiringPi.h: No such file or directory", veuillez vous référer à Installer et vérifier WiringPi.

Code

#include <wiringPi.h>
#include <stdio.h>

#define BeepPin 0
int main(void){
    if(wiringPiSetup() == -1){ //when initialize wiring failed, print messageto screen
        printf("setup wiringPi failed !");
        return 1;
    }

    pinMode(BeepPin, OUTPUT);   //set GPIO0 output
    while(1){
        //beep on
        printf("Buzzer on\n");
        digitalWrite(BeepPin, LOW);
        delay(100);
        printf("Buzzer off\n");
        //beep off
        digitalWrite(BeepPin, HIGH);
        delay(100);
    }
    return 0;
}

Explication du code

digitalWrite(BeepPin, LOW);

Nous utilisons un buzzer actif dans cette expérience, donc il émettra automatiquement un son lorsqu’il est connecté au courant continu. Ce programme consiste à configurer le port I/O à un niveau bas (0V), afin de gérer le transistor et de faire sonner le buzzer.

digitalWrite(BeepPin, HIGH);

Pour configurer le port I/O à un niveau haut (3,3V), ainsi le transistor n’est pas alimenté et le buzzer ne sonne pas.

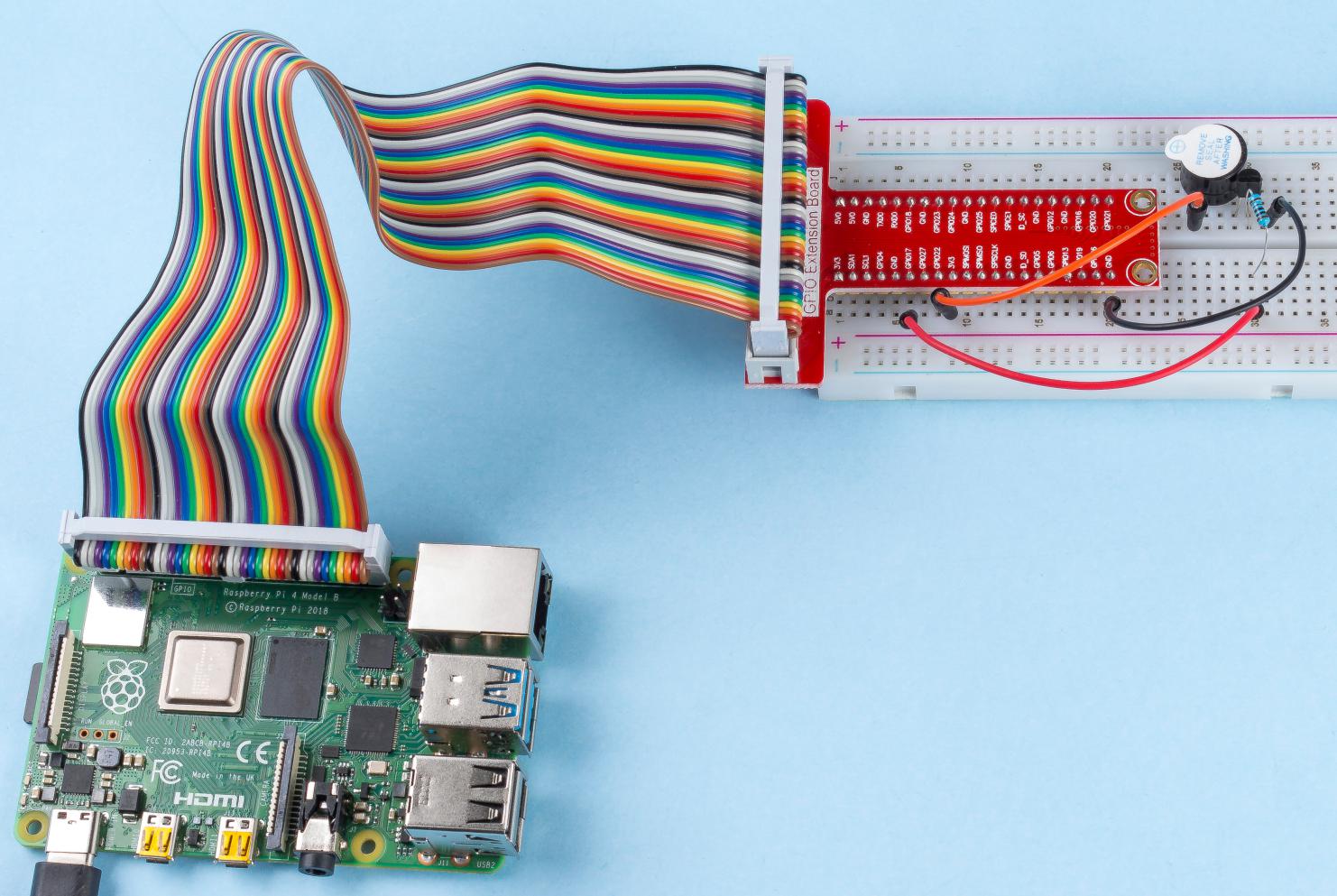

Image du phénomène

../_images/image105.jpeg
