Relais

../../_images/relay_pic.png

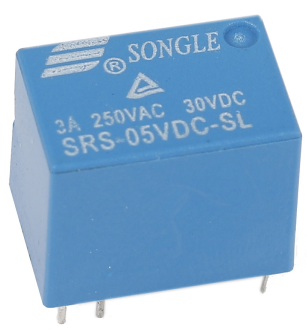

Comme nous le savons, un relais est un dispositif utilisé pour établir une connexion entre deux ou plusieurs points ou dispositifs en réponse au signal d’entrée appliqué. En d’autres termes, les relais assurent l’isolation entre le contrôleur et le dispositif, car les dispositifs peuvent fonctionner en courant alternatif (AC) ainsi qu’en courant continu (DC). Cependant, ils reçoivent des signaux d’un microcontrôleur fonctionnant en DC, nécessitant ainsi un relais pour combler le fossé. Le relais est extrêmement utile lorsque vous avez besoin de contrôler une grande quantité de courant ou de tension avec un petit signal électrique.

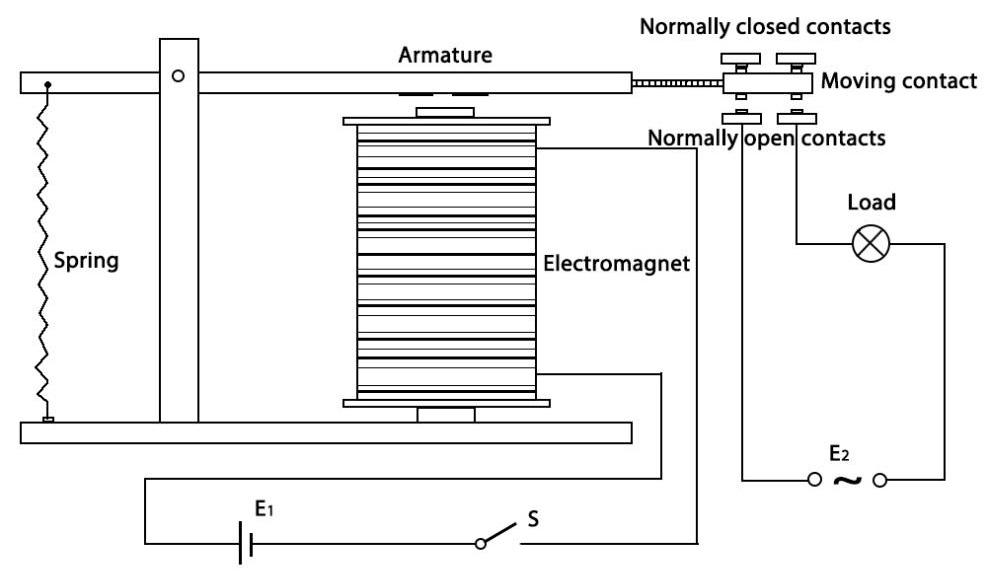

Chaque relais se compose de 5 parties :

../../_images/relay142.jpeg

Électroaimant - Il se compose d’un noyau de fer entouré d’une bobine de fils. Lorsque l’électricité passe à travers, il devient magnétique. Par conséquent, il est appelé électroaimant.

Armature - La bande magnétique mobile est connue sous le nom d’armature. Lorsque le courant passe à travers elle, la bobine est énergisée, produisant ainsi un champ magnétique utilisé pour établir ou interrompre les points normalement ouverts (N/O) ou normalement fermés (N/C). L’armature peut être déplacée par un courant continu (DC) ainsi qu’un courant alternatif (AC).

Ressort - Lorsque aucun courant ne passe à travers la bobine de l’électroaimant, le ressort tire l’armature de sorte que le circuit ne peut pas être complété.

Ensemble de contacts électriques - Il y a deux points de contact :

  • Normalement ouvert - connecté lorsque le relais est activé, et déconnecté lorsqu’il est inactif.

  • Normalement fermé - non connecté lorsque le relais est activé, et connecté lorsqu’il est inactif.

Cadre moulé - Les relais sont recouverts de plastique pour la protection.

Le principe de fonctionnement du relais est simple. Lorsqu’une alimentation est fournie au relais, le courant commence à circuler à travers la bobine de commande ; en conséquence, l’électroaimant commence à s’énergiser. Ensuite, l’armature est attirée par la bobine, abaissant le contact mobile et se connectant ainsi aux contacts normalement ouverts. Le circuit avec la charge est alors énergisé. L’interruption du circuit se fait de manière similaire, le contact mobile étant remonté vers les contacts normalement fermés sous l’effet du ressort. De cette manière, l’activation et la désactivation du relais peuvent contrôler l’état d’un circuit de charge.
