1.1.3 Gráfico de Barras de LED

Introducción

En este proyecto, iluminaremos secuencialmente las luces en el Gráfico de Barras de LED.

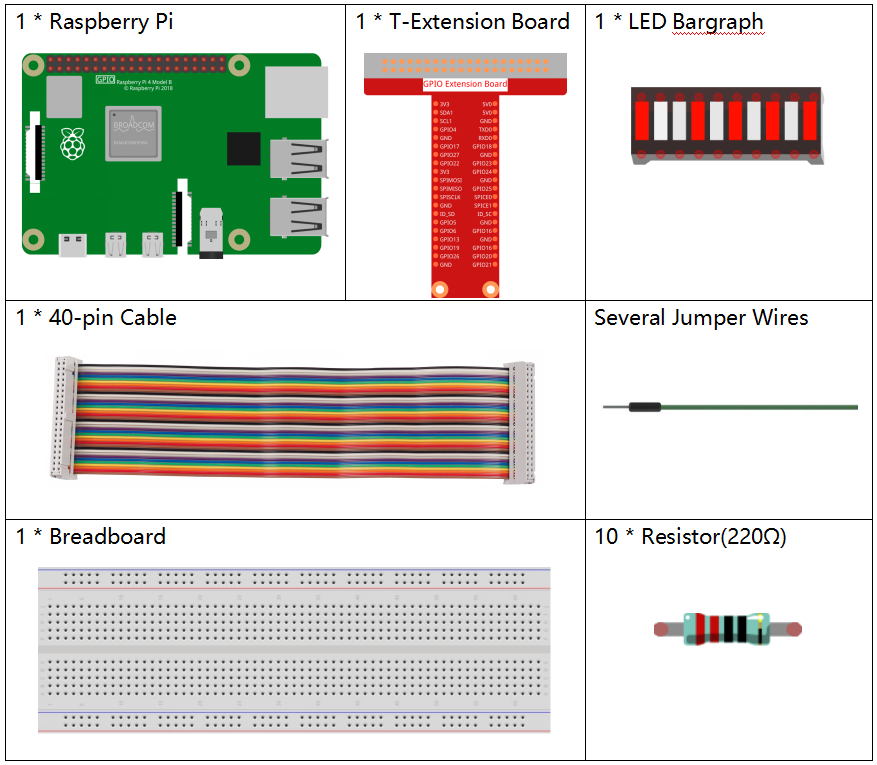

Componentes Necesarios

En este proyecto, necesitamos los siguientes componentes.

Es definitivamente conveniente comprar un kit completo, aquí está el enlace:

Nombre	ELEMENTOS EN ESTE KIT	ENLACE
Kit Raphael	337	Raphael Kit

También puedes comprarlos por separado en los enlaces a continuación.

INTRODUCCIÓN DEL COMPONENTE	ENLACE DE COMPRA
Placa de Extensión GPIO	COMPRAR
Protoboard	COMPRAR
Cables de Puente	COMPRAR
Resistor	COMPRAR
Gráfico de Barras LED	-

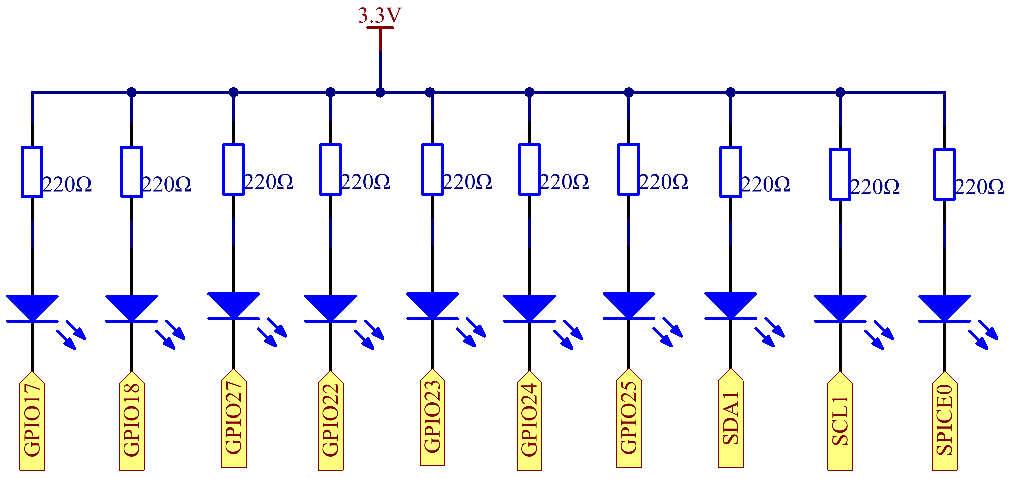

Diagrama Esquemático

Procedimientos Experimentales

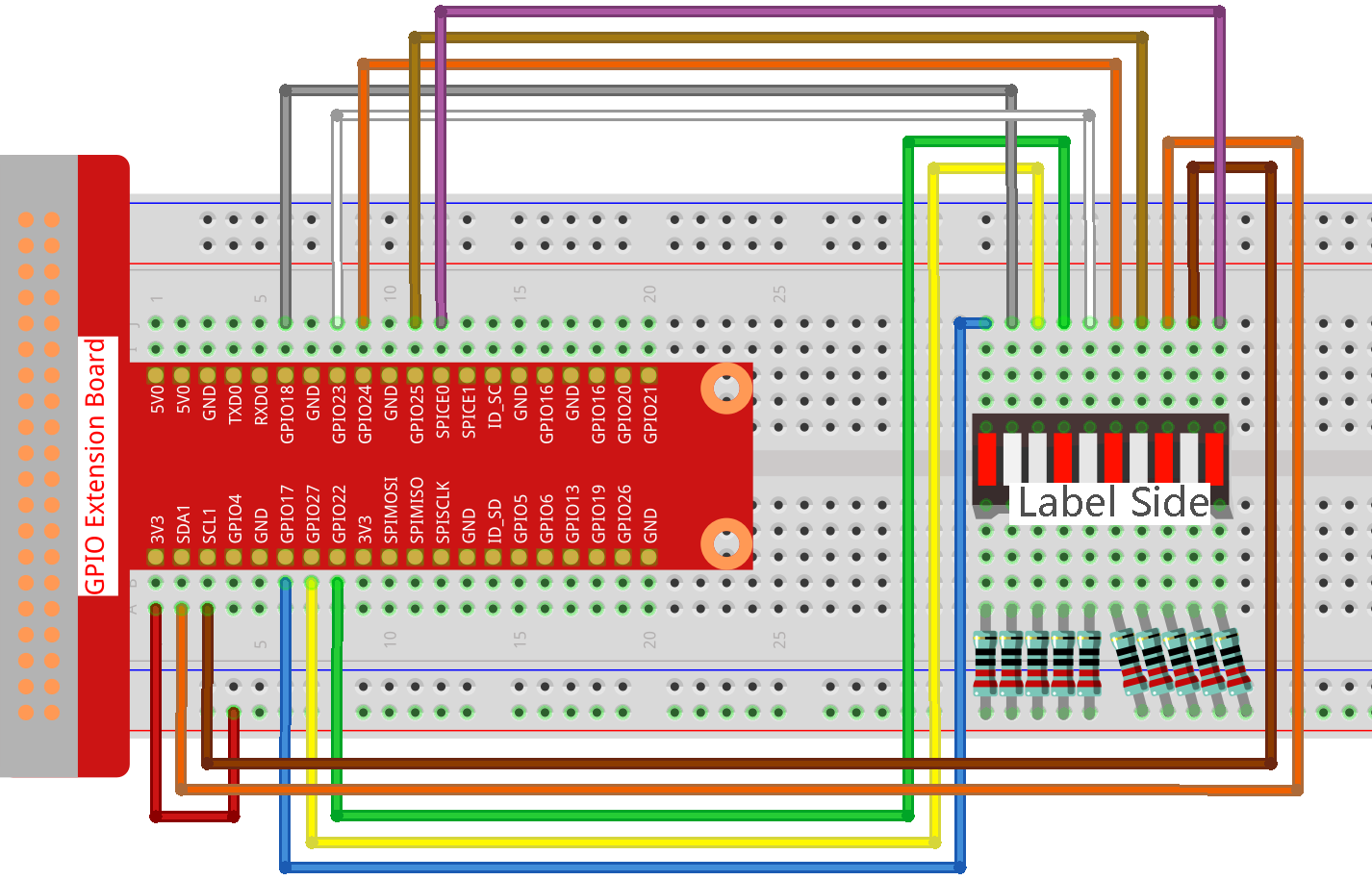

Paso 1: Construye el circuito.

Nota

Presta atención a la dirección al conectar. Si lo conectas al revés, no se encenderá.

Paso 2: Ve a la carpeta del código.

cd ~/raphael-kit/nodejs/

Paso 3: Compila el código.

sudo node led_bar_graph.js

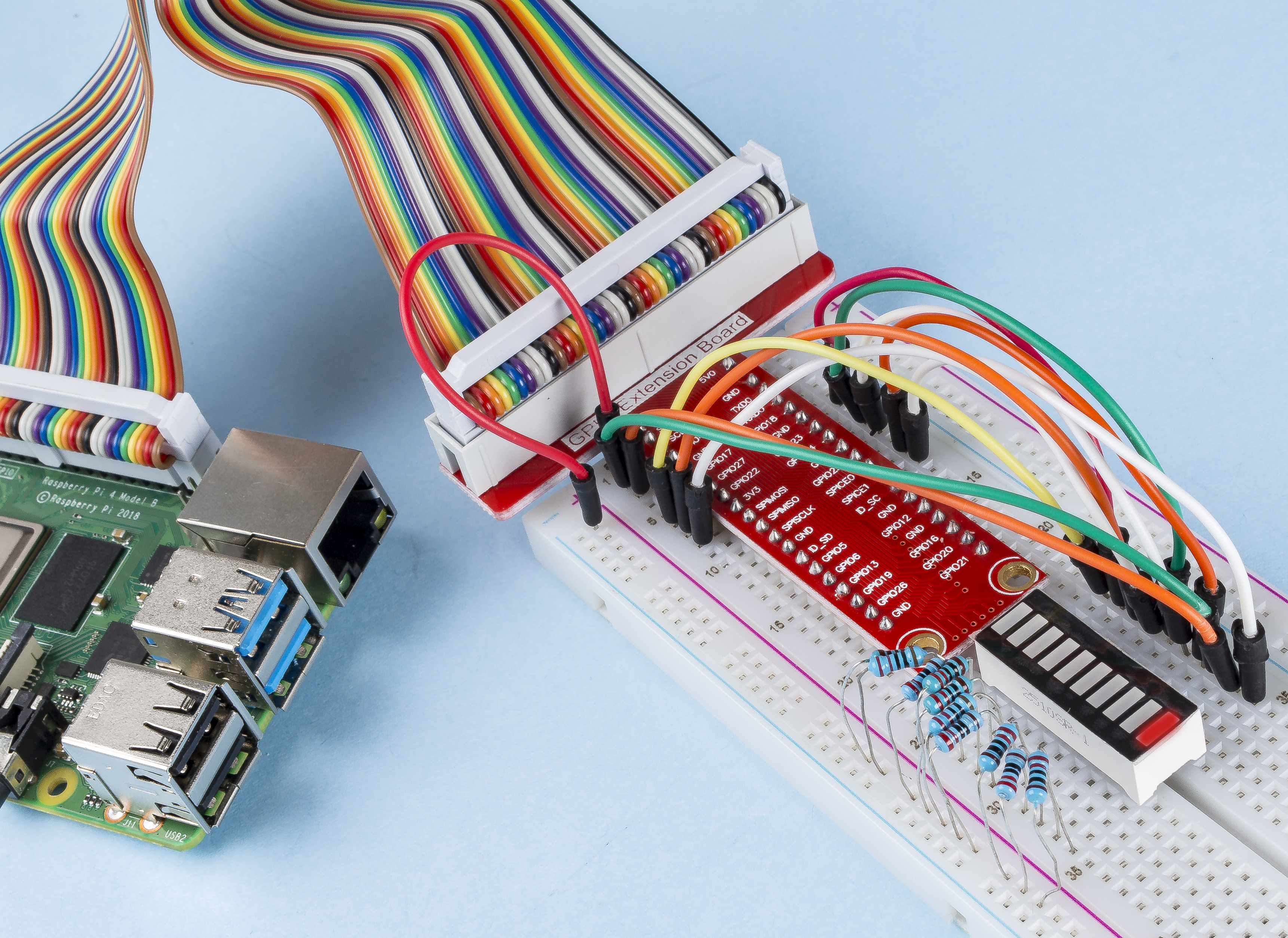

Después de ejecutar el código, verás que los LED en el gráfico de barras de LED se encienden y apagan regularmente.

Código

const Gpio = require('pigpio').Gpio;

var pins = [17, 18, 27, 22, 23, 24, 25, 2, 3, 8];
var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

Explicación del Código

var pins = [17,18,27,22,23,24,25,2,3,8];

Debido a que el gráfico de barras de LED utilizará múltiples pines, creamos una constante array pins para almacenarlos en lotes.

var leds = [];
for (let i = 0; i < pins.length; i++) {
    leds[i] = new Gpio(pins[i], { mode: Gpio.OUTPUT });
}

Instancia estos pines como objetos leds con un bucle for.

function oddLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 1) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    }
}

Implementa una función oddLedBarGraph() para hacer que los LEDs en los dígitos impares del gráfico de barras de LED se iluminen.

function evenLedBarGraph() {
    for (let i = 0; i < leds.length; i++) {
        if (i % 2 == 0) {
            leds[i].digitalWrite(1);
        } else {
            leds[i].digitalWrite(0);
        }
    };
}

Implementa una función evenLedBarGraph() para hacer que los LEDs en los dígitos pares del gráfico de barras de LED se iluminen.

var odd_even = 0;

setInterval(() => {
    odd_even = (odd_even + 1) % 2;
    if (odd_even == 1) {
        oddLedBarGraph();
    } else {
        evenLedBarGraph();
    }
}, 500);

El estado de funcionamiento del LED se cambia cada 500ms.
