1.1.2 LED RGB
Introducción
En este proyecto, controlaremos un LED RGB para que parpadee en varios colores.
Componentes Necesarios
En este proyecto, necesitamos los siguientes componentes.
Es definitivamente conveniente comprar un kit completo, aquí está el enlace:
Nombre |
ELEMENTOS EN ESTE KIT |
ENLACE |
|---|---|---|
Kit Raphael |
337 |
También puedes comprarlos por separado en los enlaces a continuación.
INTRODUCCIÓN DEL COMPONENTE |
ENLACE DE COMPRA |
|---|---|
Diagrama Esquemático
Después de conectar los pines de R, G y B a una resistencia limitadora de corriente, conéctalos a los GPIO17, GPIO18 y GPIO27 respectivamente. La pata más larga (GND) del LED se conecta al GND de la Raspberry Pi. Cuando los tres pines reciben diferentes valores PWM, el LED RGB mostrará diferentes colores.
Procedimientos Experimentales

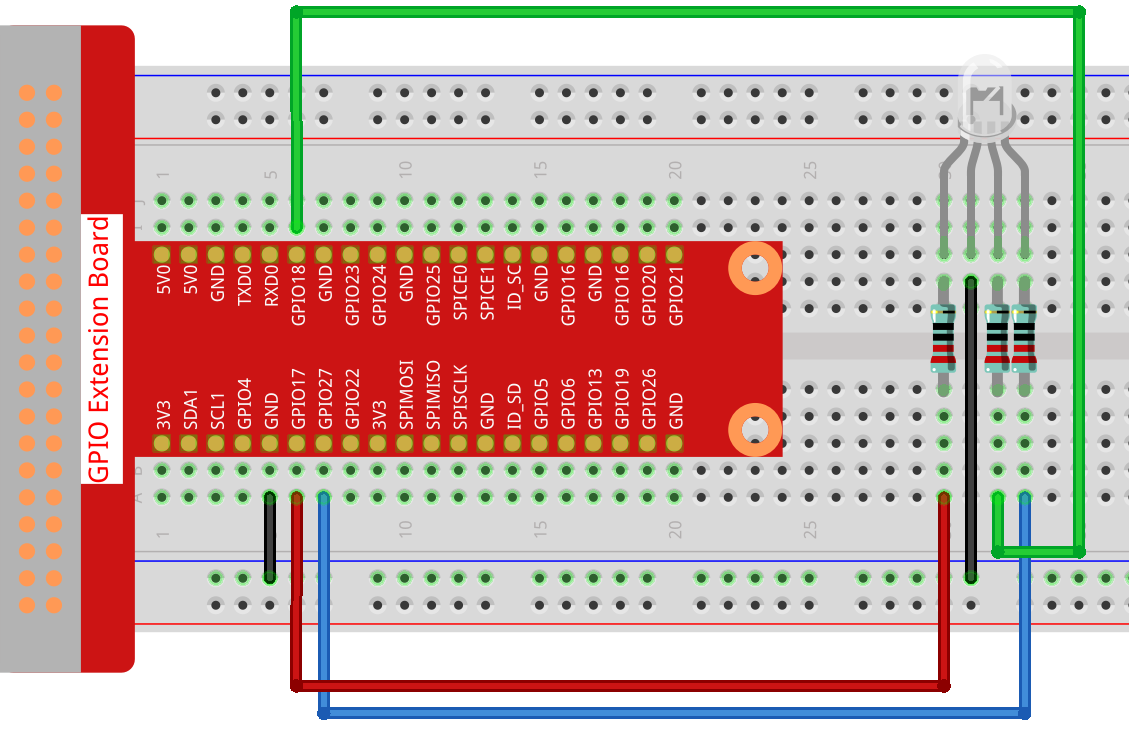

Paso 1: Construye el circuito.
Paso 2: Ve a la carpeta del código.
cd ~/raphael-kit/nodejs/
Paso 3: Ejecuta el código.
sudo node rgb_led.js
Después de ejecutar el código, verás que el LED RGB muestra los colores rojo, verde, azul, amarillo, rosa y cian.
Código
const Gpio = require('pigpio').Gpio;
const ledred = new Gpio(17, { mode: Gpio.OUTPUT });
const ledgreen = new Gpio(18, { mode: Gpio.OUTPUT });
const ledblue = new Gpio(27, { mode: Gpio.OUTPUT });
function colorset(r, g, b) {
ledred.pwmWrite(r);
ledgreen.pwmWrite(g);
ledblue.pwmWrite(b);
}
var color_index = -1;
setInterval(() => {
color_index += 1;
switch (color_index) {
case 0:
colorset(0xff, 0x00, 0xFF);
break;
case 1:
colorset(0x00, 0xff, 0x00);
break;
case 2:
colorset(0x00, 0x00, 0xff);
break;
case 3:
colorset(0xff, 0xff, 0x00);
break;
case 4:
colorset(0xff, 0x00, 0xff);
break;
case 5:
colorset(0xc0, 0xff, 0x3e);
break;
default:
color_index=-1;
}
}, 500);
Explicación del Código
const ledred = new Gpio(17,{mode: Gpio.OUTPUT});
const ledgreen = new Gpio(18,{mode: Gpio.OUTPUT});
const ledblue = new Gpio(27,{mode: Gpio.OUTPUT});
Inicializa los pines 17, 18 y 27 en modo de salida, y asígnalos a las constantes ledred, ledgreen y ledblue respectivamente.
function colorset(r,g,b){
ledred.pwmWrite(r);
ledgreen.pwmWrite(g);
ledblue.pwmWrite(b);
}
Implementa una función colorset(r,g,b), que se usa para escribir valores de pulso en los pines 17, 18, 27. La biblioteca Gpio encapsula la función pwmWrite() para escribir en los pines el valor del pulso, que varía de 0x00 a 0xff. Luego, puedes escribir valores RGB en el LED RGB a través de la función colorset(r,g,b), para que pueda mostrar una variedad de colores.
Nota
Para preguntas sobre RGB, por favor consulta el sitio web: https://www.rapidtables.com/web/color/RGB_Color.html
var color_index = -1;
setInterval(() => {
color_index += 1;
switch (color_index) {
case 0:
colorset(0xff, 0x00, 0xFF);
break;
case 1:
colorset(0x00, 0xff, 0x00);
break;
case 2:
colorset(0x00, 0x00, 0xff);
break;
case 3:
colorset(0xff, 0xff, 0x00);
break;
case 4:
colorset(0xff, 0x00, 0xff);
break;
case 5:
colorset(0xc0, 0xff, 0x3e);
break;
default:
color_index=-1;
}
}, 500);
El LED RGB es controlado por colorset() ejecutado cada 500ms.
Se utiliza un switch case aquí para seleccionar el color emitido por los LEDs RGB.
Dado que color_index cambia en uno cada ciclo, el color de este LED RGB cambiará en orden.

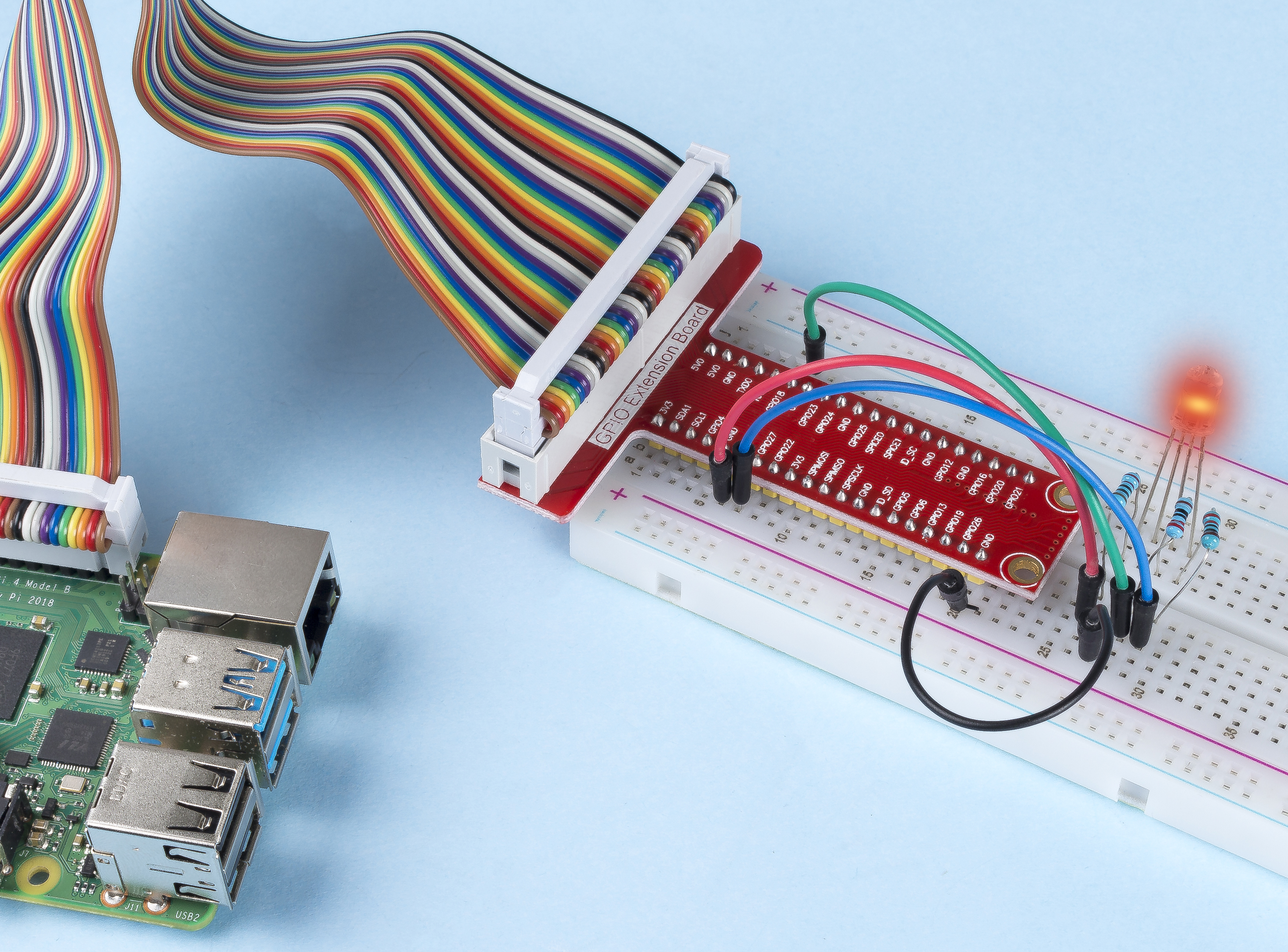

Imagen del Fenómeno
