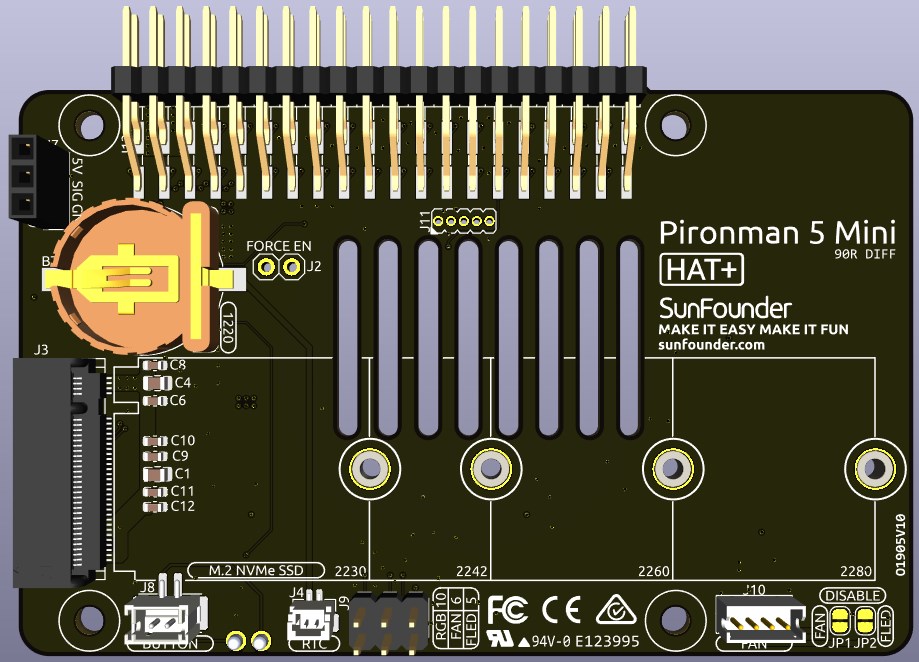

Pironman 5 Mini HAT

../../_images/pironman5mini_hat.png

LED RGB

../../_images/io_board_rgb2.png

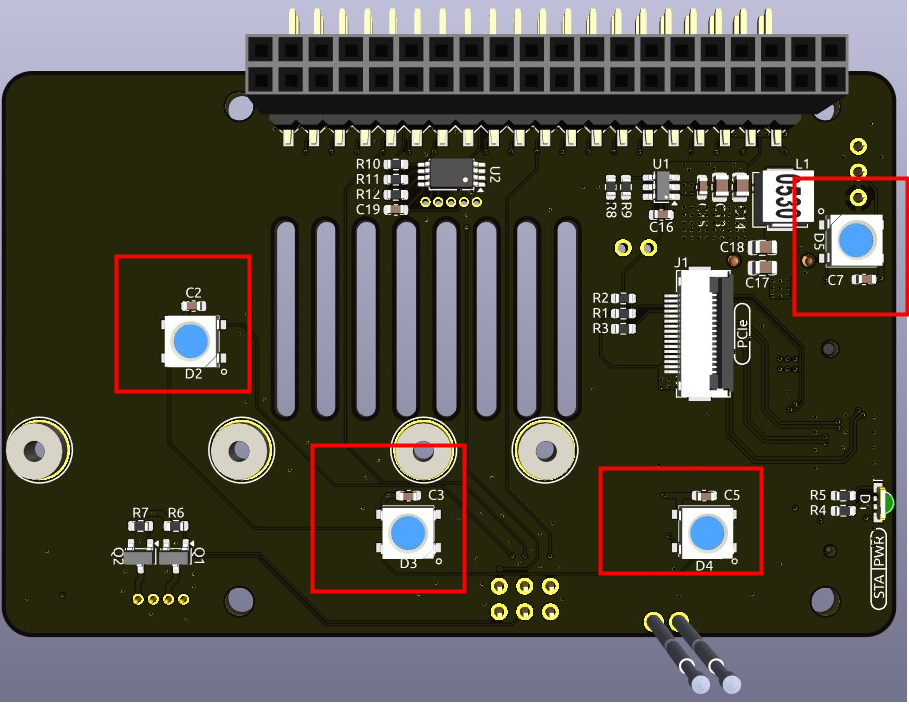

La scheda integra 4 LED RGB WS2812, con controllo completamente personalizzabile. Gli utenti possono accenderli o spegnerli, modificarne il colore, regolare la luminosità, cambiare le modalità di visualizzazione e impostare la velocità degli effetti.

  • Per accendere o spegnere i LED RGB, usa true per accenderli, false per spegnerli.

sudo pironman5 -re true
  • Per modificarne il colore, inserisci un valore esadecimale come fe1a1a.

sudo pironman5 -rc fe1a1a
  • Per regolare la luminosità (intervallo: 0 ~ 100%):

sudo pironman5 -rb 100
  • Per cambiare modalità di visualizzazione, scegli tra: solid/breathing/flow/flow_reverse/rainbow/rainbow_reverse/hue_cycle:

Nota

Se imposti la modalità su rainbow, rainbow_reverse o hue_cycle, non potrai cambiare il colore tramite sudo pironman5 -rc.

sudo pironman5 -rs breathing
  • Per regolare la velocità degli effetti (intervallo: 0 ~ 100%):

sudo pironman5 -rp 80

Pin di Controllo RGB

Il controllo dei LED RGB avviene tramite SPI, connessi a GPIO10, che corrisponde al pin MOSI SPI. Due pin sono utilizzati per collegare i LED a GPIO10. Se non necessari, i ponticelli possono essere rimossi.

../../_images/io_board_rgb_pin2.png

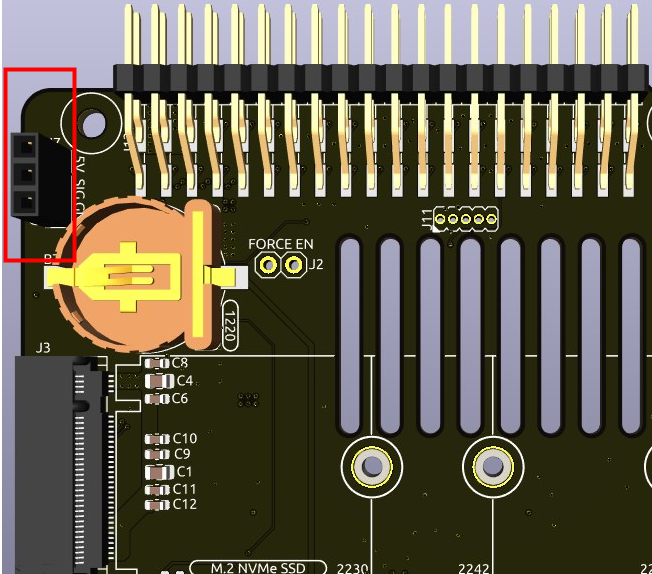

Pin di Uscita RGB

../../_images/io_board_rgb_out2.png

I LED WS2812 supportano connessioni in serie, permettendo l’aggiunta di una striscia LED RGB esterna. Collega il pin SIG della scheda al pin DIN della striscia esterna.

La configurazione predefinita prevede 4 LED RGB. Per aggiungerne altri, aggiorna il numero con:

sudo pironman5 -rl 12

Pin della Ventola RGB

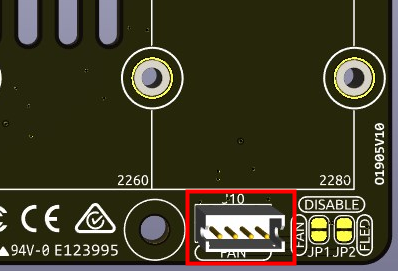

La scheda di espansione IO supporta una ventola da 5V non-PWM.

Collega i fili della ventola alla porta FAN.

../../_images/io_board_fan2.png

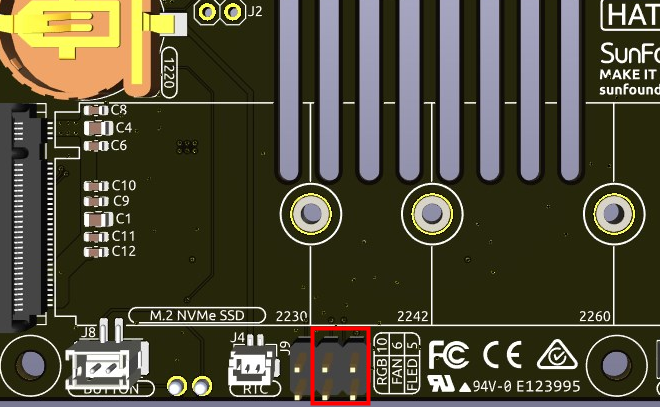

I due gruppi di pin sotto J9 abilitano il controllo della ventola e dei suoi LED. Di default, i ponticelli sono inseriti per permettere a GPIO6 e GPIO5 di controllarne accensione e spegnimento. Se non desideri controllare la ventola o i LED, rimuovi i ponticelli corrispondenti per liberare GPIO6 o GPIO5.

../../_images/io_board_fan_j92.png

Puoi configurare la modalità operativa della ventola RGB tramite comando. Le modalità determinano le condizioni di attivazione della ventola.

Ad esempio, impostando la modalità 1: Performance, la ventola RGB si attiverà a 50°C.

sudo pironman5 -gm 3
  • 4: Quiet: la ventola si attiva a 70°C.

  • 3: Balanced: la ventola si attiva a 67,5°C.

  • 2: Cool: la ventola si attiva a 60°C.

  • 1: Performance: la ventola si attiva a 50°C.

  • 0: Always On: la ventola resta sempre accesa.

Se colleghi il pin di controllo della ventola RGB a un altro pin del Raspberry Pi, puoi modificarlo con:

sudo pironman5 -gp 18

Convertitore Interruttore di Alimentazione

Aggiunta del Pulsante di Accensione

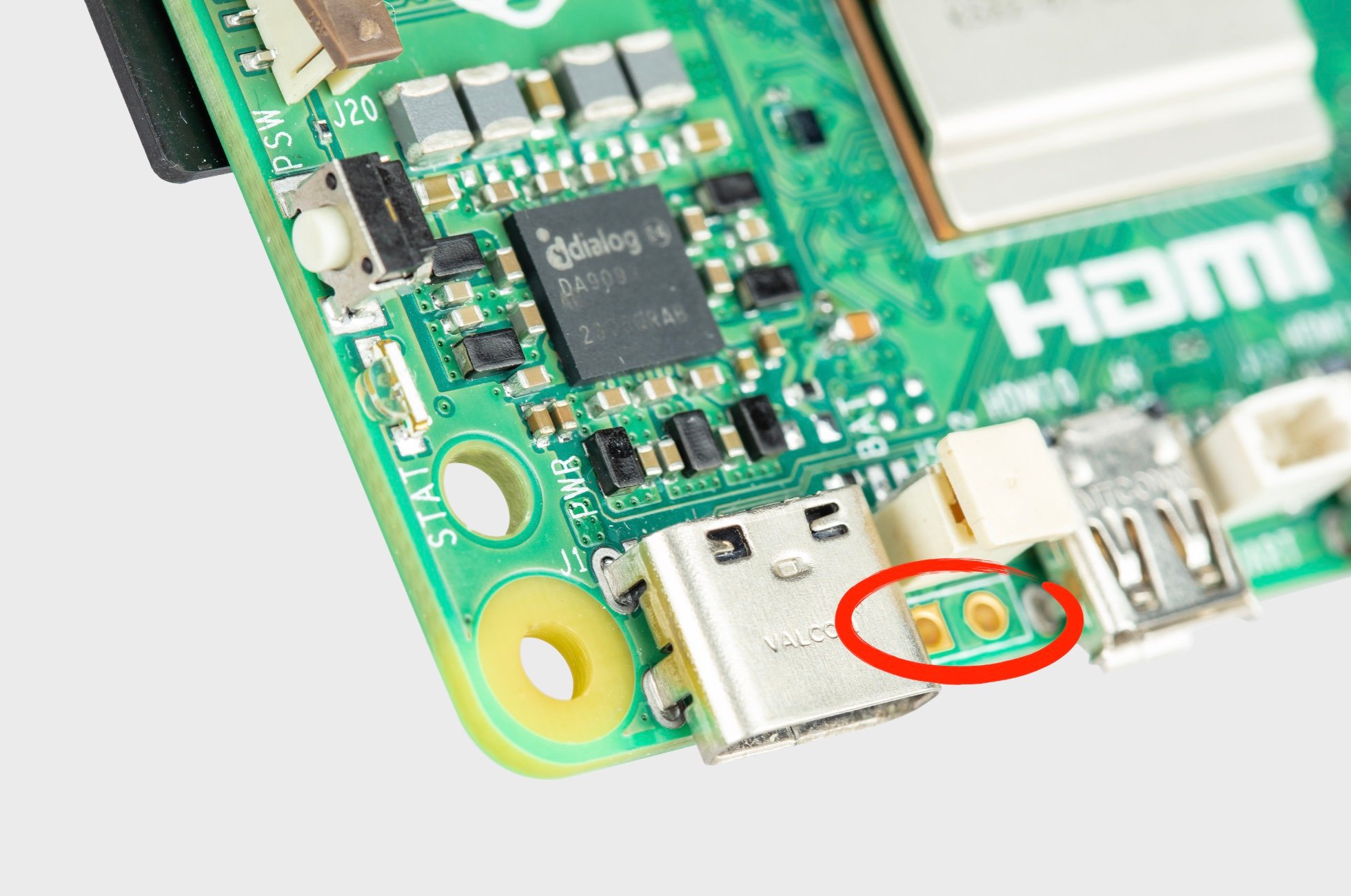

  • Il Raspberry Pi 5 dispone di un jumper J2, situato tra il connettore della batteria RTC e il bordo della scheda. Collegando un pulsante momentaneo NO ai due pad, è possibile aggiungere un pulsante di accensione personalizzato.

    ../../_images/pi5_j22.jpg

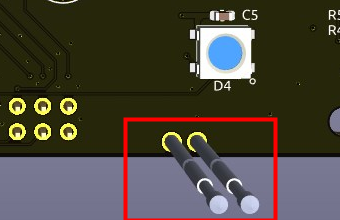

  • Il Pironman 5 Mini estende il jumper J2 a un pulsante esterno tramite due pin a molla (Pogo pins).

    ../../_images/power_switch_j2.jpeg ../../_images/power_switch_j2_2.jpeg
  • Ora è possibile accendere e spegnere il Raspberry Pi 5 utilizzando il pulsante.

    ../../_images/pironman_button2.JPG

Ciclo di Alimentazione

All’avvio iniziale, il Raspberry Pi 5 si accende automaticamente senza bisogno di premere il pulsante.

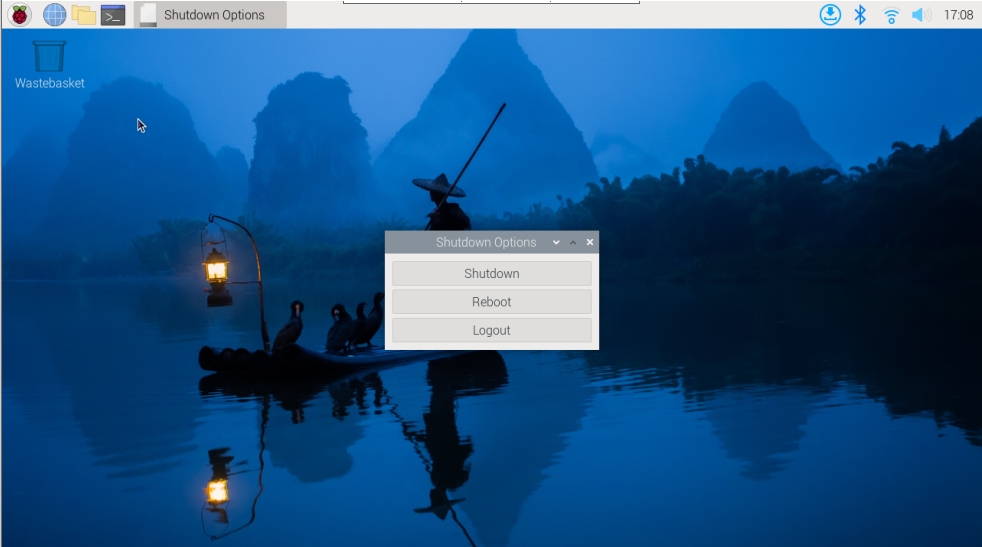

Se è in esecuzione il Raspberry Pi Desktop, una breve pressione sul pulsante avvia uno spegnimento sicuro. Apparirà un menu con opzioni per spegnere, riavviare o disconnettere. Scegli un’opzione oppure premi di nuovo per procedere con lo spegnimento.

../../_images/button_shutdown2.png

Spegnimento

  • Se utilizzi il sistema Raspberry Pi OS Desktop, premi il pulsante due volte velocemente per spegnere.

  • Se utilizzi Raspberry Pi OS Lite (senza desktop), premi il pulsante una sola volta per avviare lo spegnimento.

  • Per forzare lo spegnimento, tieni premuto il pulsante.

Accensione

  • Se la scheda Raspberry Pi è spenta ma alimentata, premi una volta per accenderla.

Nota

Se il tuo sistema non supporta lo spegnimento tramite pulsante, tienilo premuto per 5 secondi per spegnere forzatamente e premi una volta per riaccendere.

Modulo NVMe

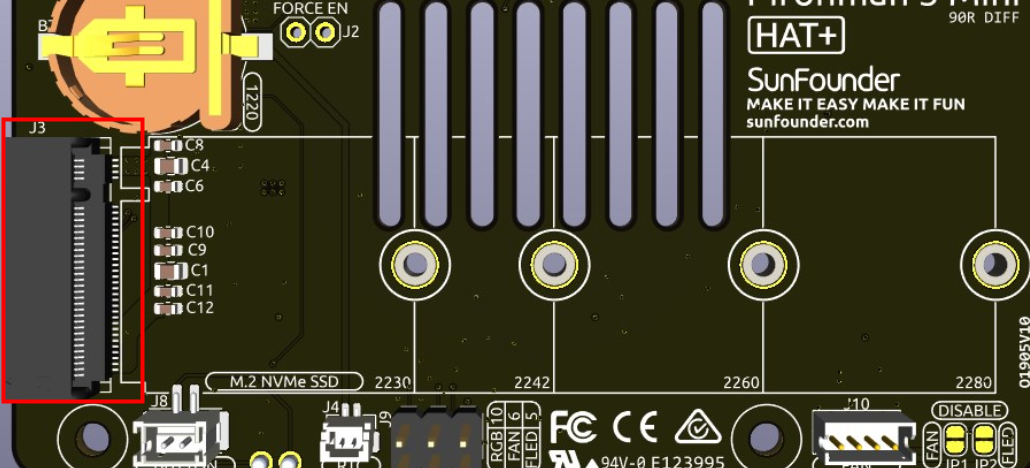

Il Pironman 5 Mini integra un modulo adattatore PCIe per SSD NVMe. Supporta quattro formati: 2230, 2242, 2260 e 2280, tutti compatibili con slot M.2 M key.

../../_images/nvme_p.png
  • STA: Indicatore LED di stato

  • PWR: Indicatore LED di alimentazione

    ../../_images/nvme_led.png

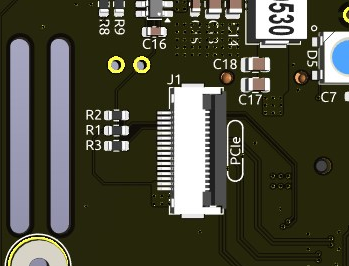

  • Il modulo si collega tramite un cavo FFC 0,5mm 16P inverso o un cavo FPC personalizzato con impedenza controllata.

    ../../_images/nvme_pcie.png

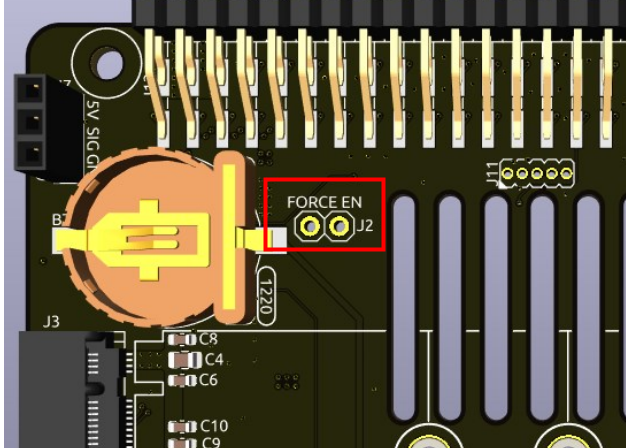

  • FORCE ENABLE: L’alimentazione integrata si attiva tramite un segnale dallo slot PCIe. Dopo l’accensione, il Raspberry Pi invia un segnale per attivare l’alimentazione 3,3V. Se il sistema non supporta tale segnale, è possibile cortocircuitare il jumper J2 FORCE ENABLE saldando un filo per forzare l’alimentazione del modulo NVMe.

    ../../_images/nvme_j2.png

Informazioni sul Modello

Gli SSD M.2, compatti e ad alte prestazioni, si distinguono per chiave (B, M, B+M) e interfaccia (SATA o PCIe).

  • M.2 SATA SSD: usano l’interfaccia SATA, simile agli SSD da 2,5», con velocità fino a 600 MB/s. Compatibili con slot B e M key.

  • M.2 NVMe SSD: utilizzano il protocollo NVMe su interfaccia PCIe, offrendo prestazioni elevate per gaming, editing video e carichi intensivi. Richiedono slot M key e supportano PCIe 3.0, 4.0, 5.0. Raspberry Pi 5 supporta PCIe 3.0, fino a 3.500 MB/s.

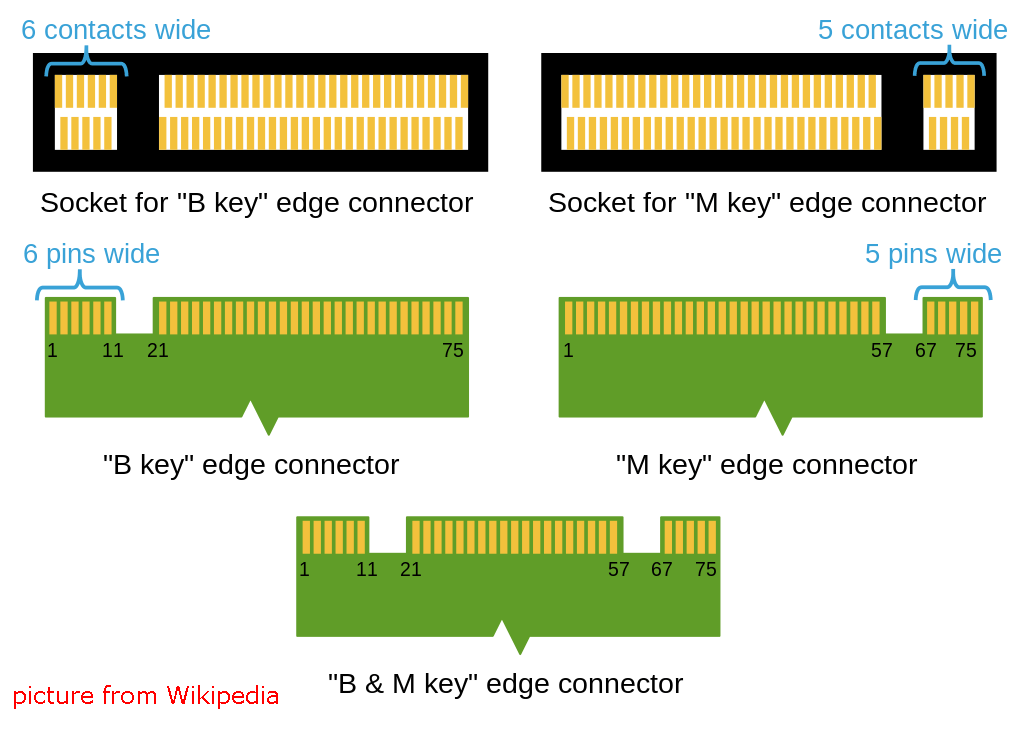

Gli SSD M.2 sono disponibili in versioni B key, M key e B+M key. Il tipo B+M combina entrambi gli standard.

../../_images/ssd_key2.png

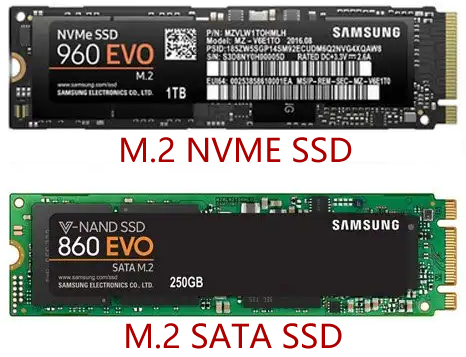

In generale, gli SSD SATA sono B+M key, mentre gli NVMe per PCIe 3.0 x4 sono M key.

../../_images/ssd_model22.png

Informazioni sulla Lunghezza

I moduli M.2 sono disponibili in varie lunghezze e possono essere utilizzati anche per Wi-Fi, WWAN, Bluetooth, GPS e NFC.

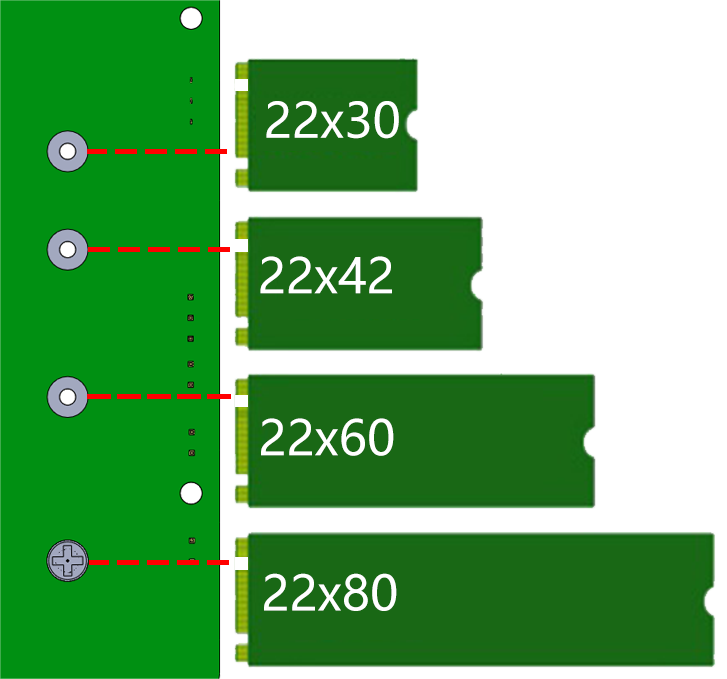

Pironman 5 supporta quattro formati NVMe PCIe Gen 2.0 / Gen 3.0: 2230, 2242, 2260 e 2280. Il numero «22» indica la larghezza (in mm), i successivi la lunghezza. Moduli più lunghi offrono maggiore capacità.

../../_images/m2_ssd_size2.png

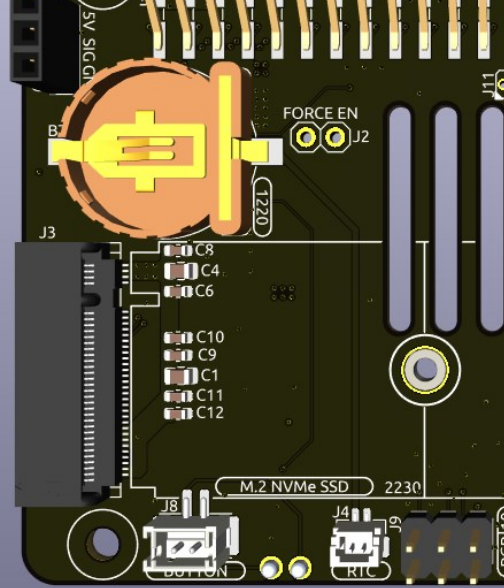

Portabatteria 1220RTC

../../_images/battery_holder.png

Il portabatteria 1220RTC integrato consente l’installazione di una batteria RTC, collegandosi all’interfaccia RTC del Raspberry Pi tramite cavo SH1.0 2P inverso.

È compatibile con batterie CR1220 e ML1220. La ML1220 può essere ricaricata dal Raspberry Pi. La CR1220 non è ricaricabile.

Abilitare la Carica Lenta

Avvertimento

Non abilitare la carica lenta con batterie CR1220: può danneggiarle irreparabilmente e compromettere la scheda.

Di default, la carica lenta è disattivata. I file sysfs mostrano la tensione di carica corrente:

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
0
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_max
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

Per abilitare la carica lenta, aggiungi rtc_bbat_vchg a /boot/firmware/config.txt:

  • Apri /boot/firmware/config.txt.

    sudo nano /boot/firmware/config.txt

  • Aggiungi rtc_bbat_vchg a /boot/firmware/config.txt.

    dtparam=rtc_bbat_vchg=3000000


Dopo il riavvio, verifica:

pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage
3000000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_max
4400000
pi@raspberrypi:~ $ cat /sys/devices/platform/soc/soc:rpi_rtc/rtc/rtc0/charging_voltage_min
1300000

Per disattivare, rimuovi la riga dtparam da config.txt.

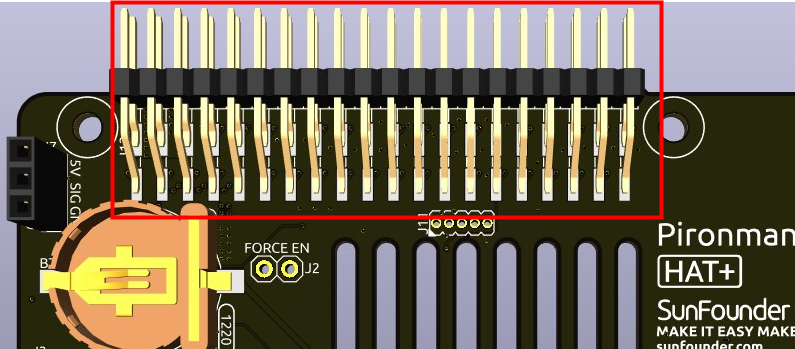

Header GPIO

../../_images/io_board_pin_header2.png

Due connettori angolati espandono i GPIO del Raspberry Pi. Nota: il ricevitore IR, i LED RGB e la ventola utilizzano alcuni pin. Rimuovi i ponticelli corrispondenti per liberare i pin.

Pironman 5 Mini

Raspberry Pi 5

FAN (Opzionale)

GPIO6

FAN RGB (Opzionale)

GPIO5

RGB (Opzionale)

GPIO10
